Câblage et configuration de l'écran

Câblage de l'écran C5

Note importante

• Éteignez l'alimentation avant de connecter l'écran pour éviter de l'endommager.
• Faites attention au sens du câble plat FPC lors du câblage de l'écran pour éviter tout dommage.

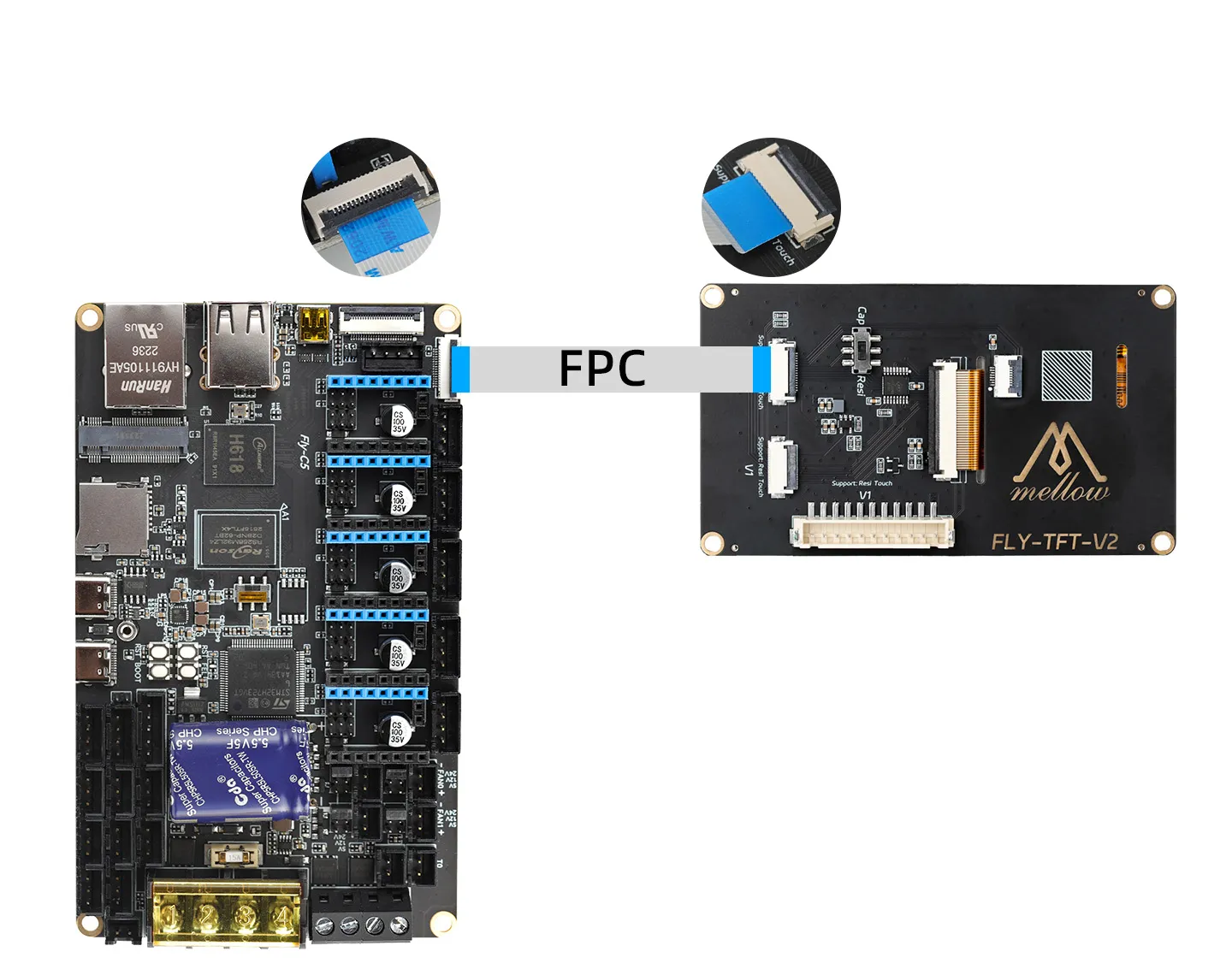

Câblage écran TFT

Câblage et configuration de l'écran TFT

prompt

• Pour un écran résistif, positionnez le commutateur DIP sur Resi.
• Pour un écran capacitif, positionnez le commutateur DIP sur Cap.

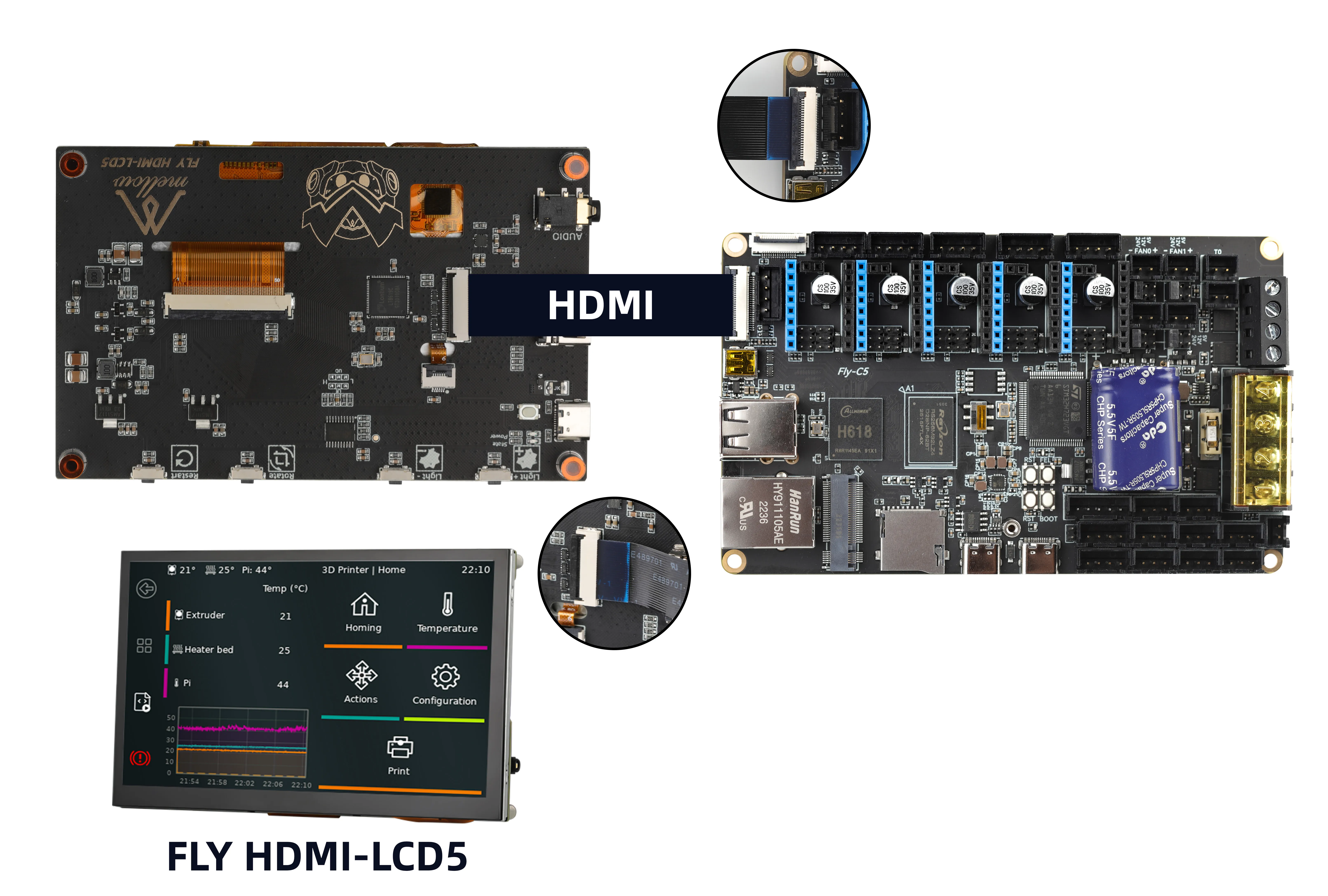

Câblage HDMI FPC tout-en-un

Câblage HDMI FPC tout-en-un

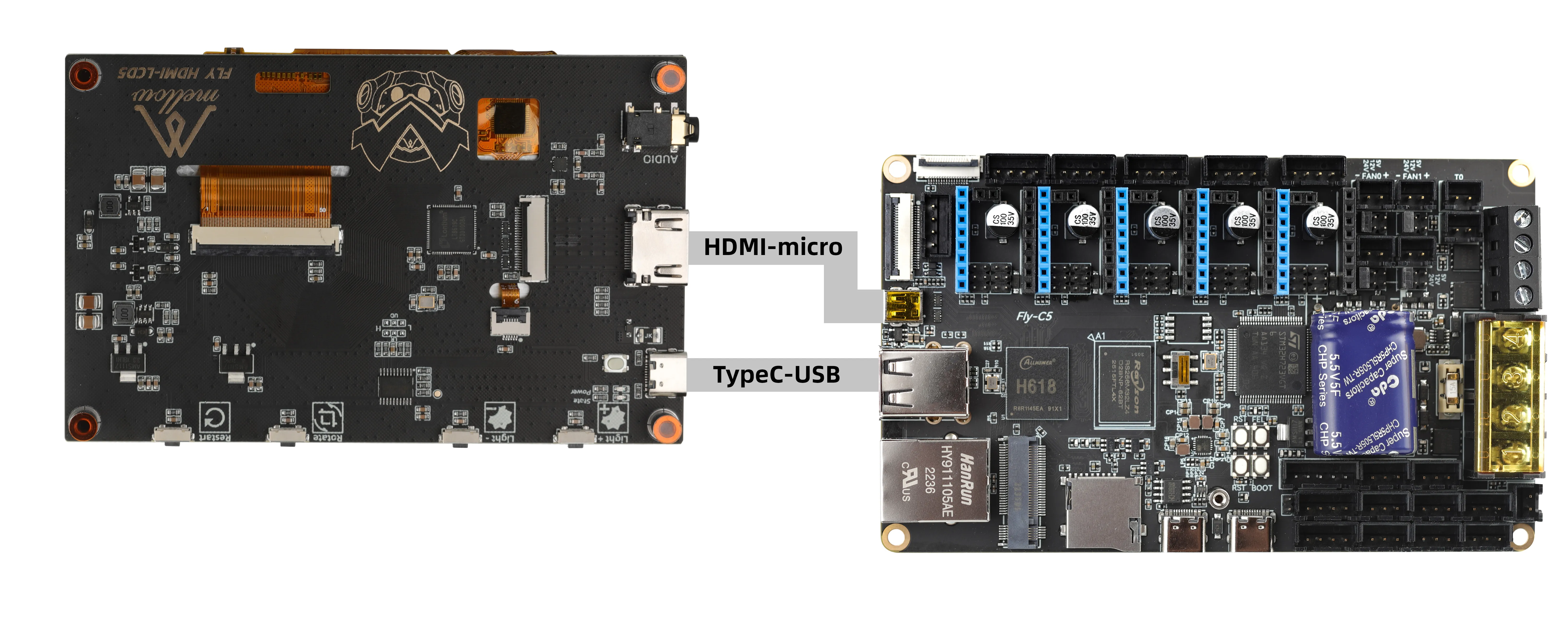

Câblage HDMI standard

Câblage HDMI standard

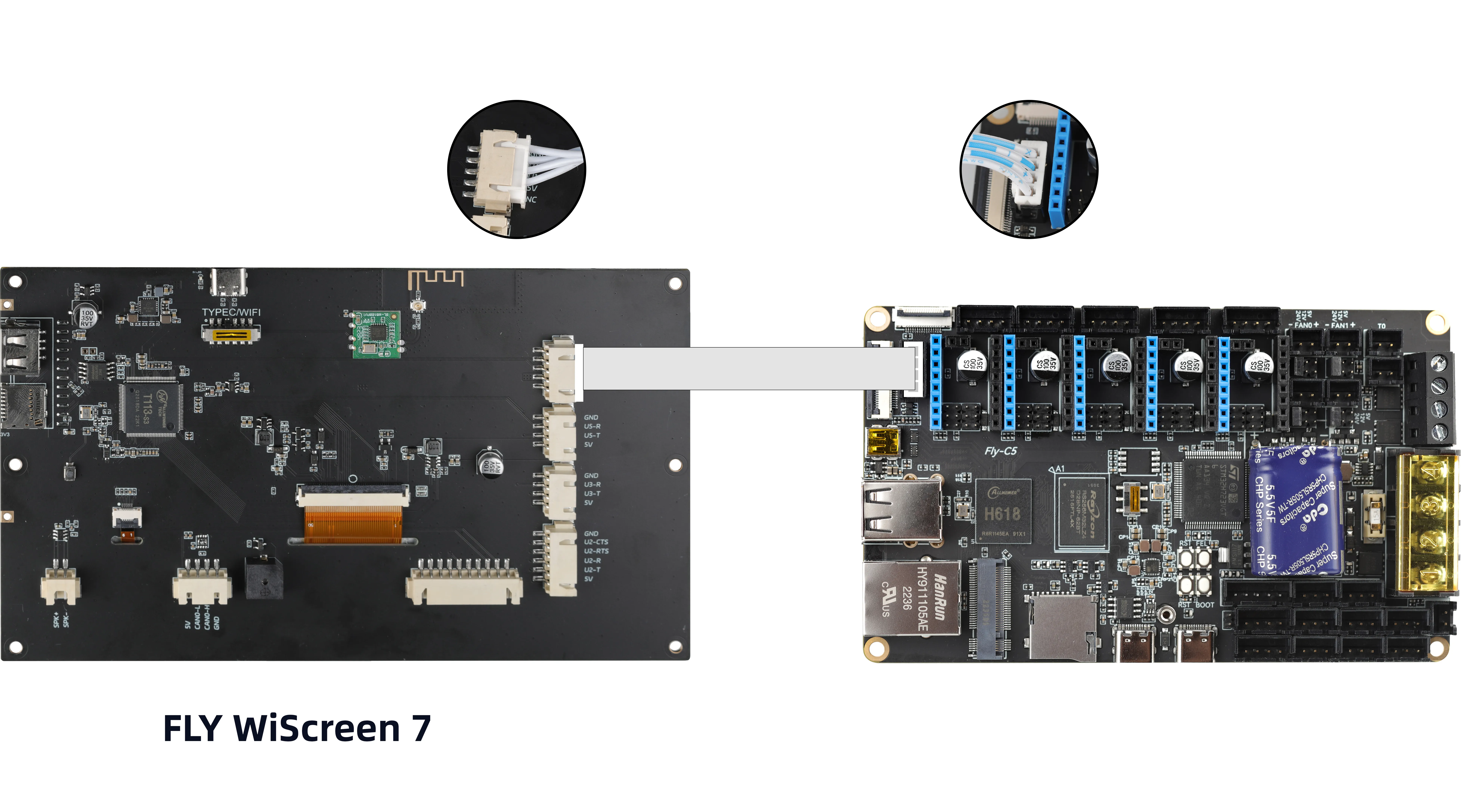

Câblage écran série

Câblage écran série

Notes importantes

Points d'attention pour la configuration

• Il est recommandé d'utiliser les interfaces web mainsail ou fluidd pour modifier la configuration.
• N'activez pas la fonction de traduction de la page web, cela pourrait empêcher le système de démarrer normalement.
• N'entrez pas de caractères chinois ou spéciaux dans les fichiers de configuration.
• Après modification d'un fichier de configuration, un redémarrage du système est nécessaire pour que les changements prennent effet.

Avertissement important

• Ne modifiez pas le contenu situé après ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans les fichiers de configuration.

Méthodes de modification du fichier de configuration

Modification après la gravure

• Pour les paramètres de configuration qui ne sont pris en compte que lors du premier démarrage, vous devez modifier le fichier config.txt situé sur le disque amovible FlyOS-Conf à l'aide d'un éditeur de texte professionnel, après la gravure.

Modification en ligne après le démarrage du système

• Les paramètres de configuration standard peuvent être modifiés via la page de configuration web du système, puis prennent effet après un redémarrage.

1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.1.2/

Interface fluidd : Décochez "Filtrer les fichiers et dossiers cachés"

Interface mainsail : Cochez "Afficher les fichiers cachés"

2. Accédez au dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf.

3. Modifiez le fichier sys-config.conf. Ce fichier est un lien symbolique vers le fichier config.txt du disque amovible FlyOS-Conf.

4. Après avoir modifié les paramètres, enregistrez le fichier et redémarrez le système pour que les changements prennent effet.

Format de configuration

• Le format du fichier de configuration doit être clé=valeur. Ne le modifiez pas en clé : valeur ou tout autre format.
• N'ajoutez pas d'espaces avant ou après le signe égal.

Configuration de l'écran

Configuration écran TFT résistif

• Modifiez la valeur après screen= en fly-tft-v2-r.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence ci-dessous après modification :

screen=fly-tft-v2-r

• À modifier également :

klipper_screen=1

Configuration écran TFT capacitif

• Modifiez la valeur après screen= en fly-tft-v2-c.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence ci-dessous après modification :

screen=fly-tft-v2-c

• À modifier également :

klipper_screen=1

Configuration écran HDMI

• Modifiez la valeur après screen= en hdmi.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence ci-dessous après modification :

screen=hdmi

• À modifier également :

klipper_screen=1

Configuration écran série

• Modifiez la valeur après moon2uart de 0 à 1.
• Modifiez klipper_screen=1 en klipper_screen=0.
• Référence ci-dessous après modification :

moon2uart=1
