Introduction

Présentation du produit

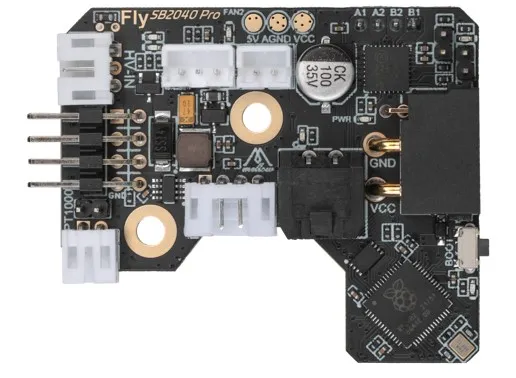

Le FLY SB2040 PRO est une carte d'outil développée par Guangzhou Meilun Electronic Technology Co., Ltd. pour la tête d'impression VORON Stealthburner. Cette carte permet de remplacer les câblages complexes entre la carte mère et la tête d'impression par seulement quatre fils, optimisant ainsi la disposition. Le SB2040 est compatible avec le Stealthburner et l'Afterburner, et intègre un transceiver CAN, un port USB, un pilote TMC2240, un accéléromètre ADXL345, trois ventilateurs contrôlables et d'autres fonctionnalités. Cette carte d'outil est compatible avec les firmwares Klipper et RRF.

Caractéristiques du produit

• Bouton Boot réservé, permettant aux utilisateurs d'entrer en mode Boot via le port Type-C pour mettre à jour le firmware
• Compatible avec le firmware Klipper
• Capteur de température pris en charge : puce MAX31865 intégrée, compatible PT100
• Accéléromètre ADXL345 intégré
• Interface RGB réservée, pilote 2240 intégré, supportant divers capteurs de nivellement tels que Klicky, Voron Tap, PL08n, etc.
• Tension d'entrée supportée : 12-24V, courant d'entrée 15A, port de la cartouche chauffante agrandi, courant nominal 10A

Paramètres du produit

• MCU : Raspberry Pi rp2040, double cœur ARM Cortex-M0+@133MHz
• Connecteur d'interface utilisant XT30 (2+2) supportant un courant de 15A, pic à 30A
• Firmware : Klipper
• Tension d'entrée : DC 12V-24V
• Tension logique : DC 3.3V
• Capteurs intégrés : ADXL345 et MAX31865 optionnel
• Interface de la cartouche chauffante : Cartouche chauffante (HEAT0)
• Interfaces d'extension : Ventilateur contrôlable3, RGB1, limiteur3, tube chauffant1, thermistance*1
• Interface du ventilateur : Trois voies de ventilateur contrôlable
• Pilote de moteur : TMC2240 intégré

Remarques sur le produit

Port de sortie	Courant maximum sous 24V	Courant maximum sous 12V
Port de chauffage	5A	2.5A
Port du ventilateur	1A	0.5A
