1. 製品概要

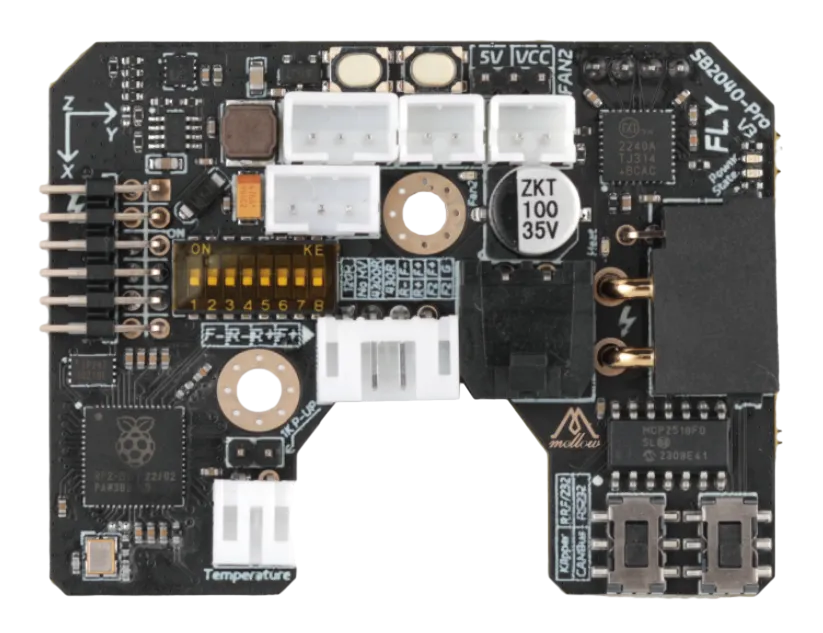

FLY SB2040 PRO V3は、広州マグネシウム電子科技有限公司がVORON Stealthburberプリントヘッド向けに開発したツールボードです。このツールボードを使用することで、従来のメインボードとプリントヘッド間の煩雑な配線を4本のワイヤーに置き換え、レイアウトを最適化できます。SB2040はstealthburnerとafterburnerに適用可能で、CANトランシーバ、RS232トランシーバ、USBポート、TMC2240ドライバ、LIS2DW加速度センサー、3つの制御可能なファンなどの機能を統合したツールボードです。このツールボードはKlipperおよびRRFファームウェアに対応しています。
1.1 製品の特徴
- Bootボタンを予備搭載、ユーザーはType-C経由でBootモードに入りファームウェアを更新可能
- Klipperファームウェア、RRFファームウェアに対応
- CANモード、RS232モード、RRF CANモードに対応
- RS232モードでは、より高い伝送速度と強力な安定性を実現。CANモードではCAN拡張をサポートし、CAN拡張インターフェースを予備搭載
- 温度センサー対応: ボード搭載のMAX31865チップにより、PT100およびPT1000温度センサーに対応。
- ボード搭載のLIS2DW加速度センサーとLDC1612センサー
- RGBインターフェースを予備搭載、ボード搭載の2240ドライバにより、klicky、Voron Tap、PL08nなど多様なレベルセンサーに対応
- 12-24V電圧、15A電流入力に対応、ヒーターポートを拡大し、定格電流10A
1.2 新機能
- Klipper CANモード、RS232モード、RRFCANモードの相互切り替えに対応
- RS232モードを新規追加、より高い伝送速度と強力な安定性を実現し、デバッグもより簡単に
- RRF CANモードを新規追加、RRFツールボードに切り替え可能で、適用性を向上
- CAN拡張インターフェースを新規追加、CANデバイスの拡張が容易に
- 終端抵抗ディップスイッチを新規追加、120Rの終端抵抗をディップスイッチで選択可能、ジャンパー線不要
- 1メートルの電源/信号接続ケーブルを新規追加、ケーブルはツイストペア設計で耐ノイズ性能を強化
1.3 製品仕様
- MCU: Raspberry Pi rp2040, Dual core ARM Cortex-M0+@133MHz
- 接続インターフェース: XT30(2+2)コネクタを使用、15A電流対応、ピーク30A
- ファームウェア: Reprap/Klipper
- 入力電圧: DC12V-24V
- 論理電圧: DC3.3V
- ボード搭載センサー: LIS2DWとオプションのldc1612およびmax31865
- ヒーターインターフェース: ヒーター(HEAT0)
- 拡張インターフェース: RGB, EndStop, PT100/PT1000, XH2.54-2P CANポート
- ファンインターフェース: 1系統DCファン、2系統DCファンまたはPWMファン
- モータードライバ: ボード搭載TMC2240
- 温度センサー: 1系統100K NTCまたはPT1000(TH0)、1系統PT100/PT1000オプション
4. 製品カテゴリー
RRFチュートリアルリンクRRF
| SB2040 | V3 | Plus V3 | Max V3 | Pro V3 | Pro Plus V3 | Pro Max V3 |
|---|---|---|---|---|---|---|
| ドライバー |  | | |  | | |
| Klipper CANBus | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| Klipper RS232 | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| RRF CANBus | ❌ | ❌ | ✅ | ❌ | ❌ | ✅ |
| LIS2DW | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| MAX31865 | ❌ | ✅ | ✅ | ❌ | ✅ | ✅ |
| LDC1612 | ❌ | ❌ | ✅ | ❌ | ❌ | ✅ |
製品に関する注意事項
| 出力ポート | 24V電源時の最大電流 | 12V電源時の最大電流 |
|---|---|---|
| ヒーターポート | 5A | 2.5A |
| ファンポート | 1A | 0.5A |
