概要

1. 製品概要

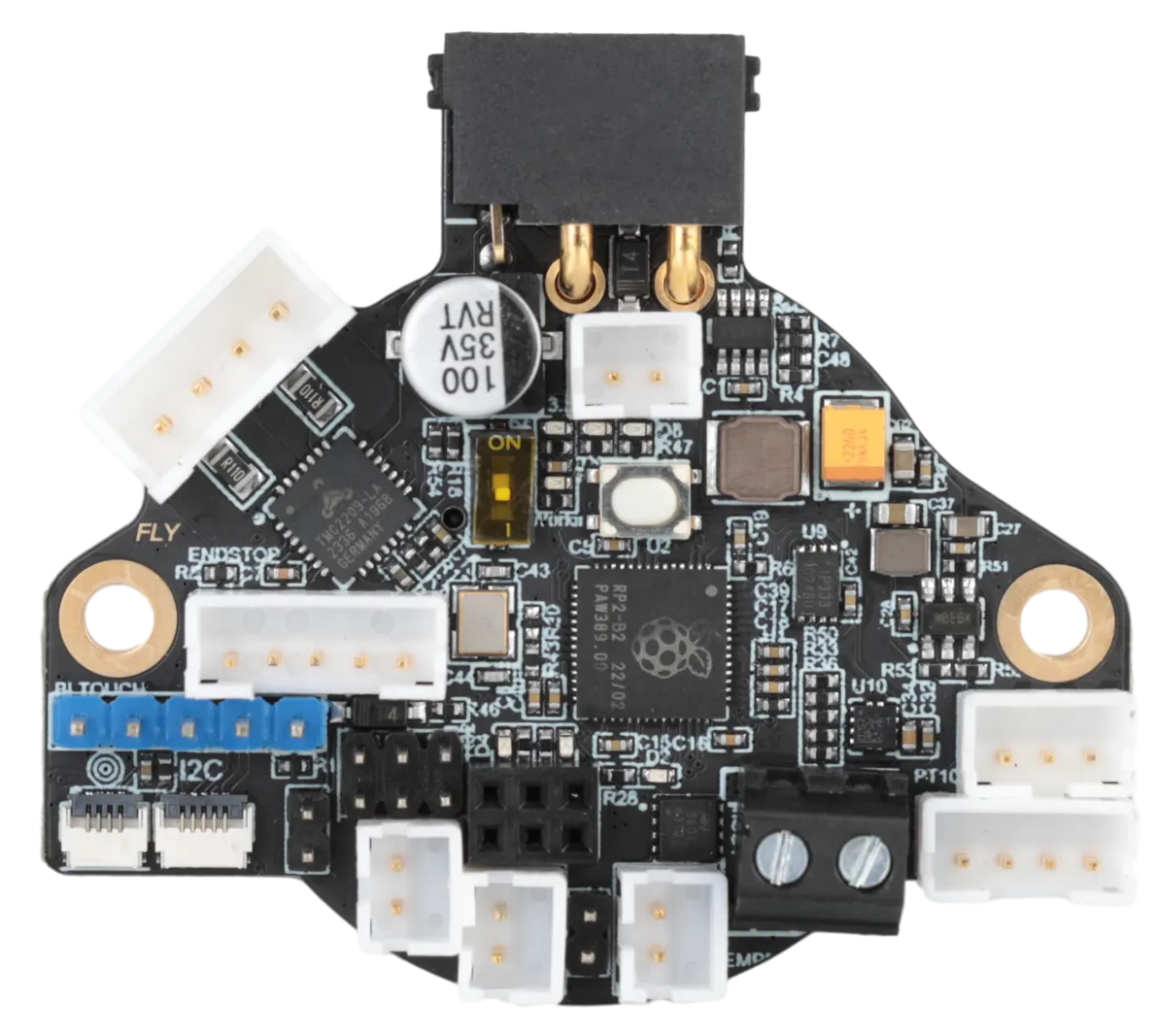

FLY SHT36 V3は、広州マグネシウムレン電子科技有限公司が3Dプリンタのエクストルーダーヘッド向けに設計したノズルツールボードです。このツールボードを使用することで、メインボードとプリントヘッド間の煩雑な配線を4本のワイヤーで置き換え、レイアウトを最適化できます。SHT36 V3は36ステッピングモーターに対応し、CANトランシーバ、RS232トランシーバ、Type-Cポート、TMC2209ドライバ、LIS2DW加速度センサー、2つの制御可能なファンなどの機能を統合したツールボードです。このツールボードはKlipperおよびRRFファームウェアに対応しています。

1.1 製品の特徴

• Bootボタンを予備搭載。ユーザーはType-C経由でBootモードに入り、ファームウェアを更新できます。
• Klipperファームウェア、RRFファームウェアに対応。
• CANモード、RS232モード、RRF CANモードに対応。
• RS232モードでは、より高い転送速度と強力な安定性を実現。CANモードでは、CAN拡張に対応し、CAN拡張インターフェースを予備搭載。
• 温度センサー対応：ボード搭載のMAX31865チップにより、PT100およびPT1000温度センサーと互換性があります。
• 2系統の制御可能なファンをサポート。電圧は選択可能で、Mos小型基板は交換可能なため、メンテナンスや交換が容易です。最大出力電流は1Aです。
• ボード搭載のLIS2DW加速度センサーとLDC1612センサー。
• RGBインターフェースを予備搭載。ボード搭載の2209ドライバは、BLtouch、klicky、Voron Tap、PL08nなど、さまざまなレベル調整センサーに対応。
• 12-24V電圧、15A電流入力に対応。ヒーターポートを拡大し、定格電流は10Aです。

1.2 新機能

• Klipper CANモード、RS232モード、RRF CANモードの相互切り替えに対応。
• RS232モードを新たに追加。より高い転送速度と強力な安定性を実現し、デバッグもより簡単になります。
• RRF CANモードを新たに追加。RRFツールボードに切り替えることができ、適用性が向上します。
• CAN拡張インターフェースを新たに追加。CANデバイスの拡張が容易になります。
• 終端抵抗用のDIPスイッチを新たに追加。120Ωの終端抵抗をジャンパーなしでDIPスイッチで選択可能です。
• 1メートルの電源/信号ケーブルを新たに追加。ケーブルはツイストペア設計で、耐ノイズ性能が向上しています。

1.3 製品仕様

• MCU: Raspberry Pi rp2040, デュアルコア ARM Cortex-M0+@133MHz
• 接続インターフェース: XT30(2+2)コネクタを使用、15A電流対応、ピーク30A
• ファームウェア: Reprap/Klipper
• 入力電圧: DC12V-24V
• 論理電圧: DC3.3V
• ボード搭載センサー: LIS2DWおよびLDC1612
• ヒーターポート: ヒーター(HEAT0)、10A
• 拡張インターフェース: RGB、EndStop、PT100/PT1000、XH2.54-2P CAN拡張ポート
• ファンインターフェース: 2系統のDC制御可能ファン
• モータードライバ: ボード搭載TMC2209
• 温度センサー: 1系統100K NTCまたはPT1000(TH0)、1系統PT100/PT1000選択可能

4. 製品分類

RRFチュートリアルリンクRRF

SHT36 V3	V3	Plus V3	Max V3
Klipper CANBus	✅	✅	✅
Klipper RS232	✅	✅	✅
RRF CANBus	❌	❌	✅
LIS2DW	✅	✅	✅
MAX31865	❌	✅	✅
LDC1612	❌	❌	✅

製品に関する注意事項

出力ポート	24V電源時の最大電流	12V電源時の最大電流
ヒーターポート	5A	2.5A
ファンポート	1A	0.5A
