화면 배선 및 구성

화면 배선

중요한 안전 주의사항

• TFT 또는 HDMI 화면을 FPC 케이블로 연결할 때는 반드시 완전히 전원이 차단된 상태에서 작업하여 화면 손상을 방지하세요.
• TFT 화면 배선 시 FPC 케이블의 삽입 방향을 주의 깊게 확인하고, 케이블 역접촉으로 인한 장치 고장을 피하세요.

TFT-V2 화면 배선

TFT-V2 화면 배선

팁

TFT 화면 연결 및 구성 시 참고사항

• 케이블 선택: 패키지에는 두 개의 FPC 케이블이 포함되어 있습니다: 14핀(좁은 케이블)과 16핀(넓은 케이블). FLY-Pi V3는 반드시 16핀 넓은 케이블을 사용해야 합니다.
• 터치 모드 전환: 화면 유형에 따라 뒷면의 DIP 스위치를 올바르게 설정하세요:
• 저항식 터치스크린을 사용할 경우, Resi 위치로 설정하세요.
• 정전식 터치스크린을 사용할 경우, Cap 위치로 설정하세요.
• 잘못된 설정은 터치 기능이 작동하지 않게 합니다.

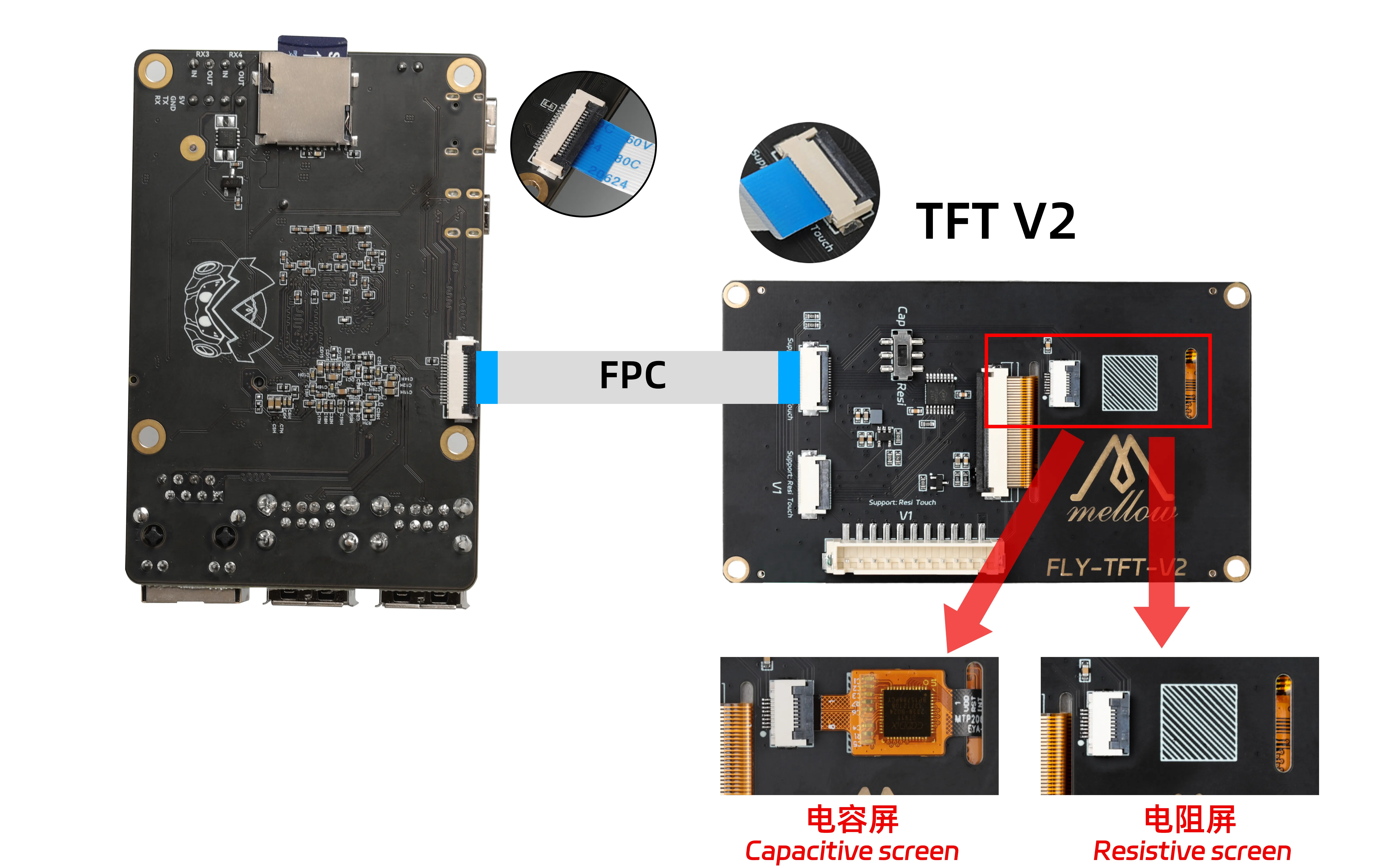

1. FLY-Pi V3 TFT 화면 배선 예시

HDMI 배선

HDMI 배선

1. FLY-HDMI-LCD5 화면 배선 방식

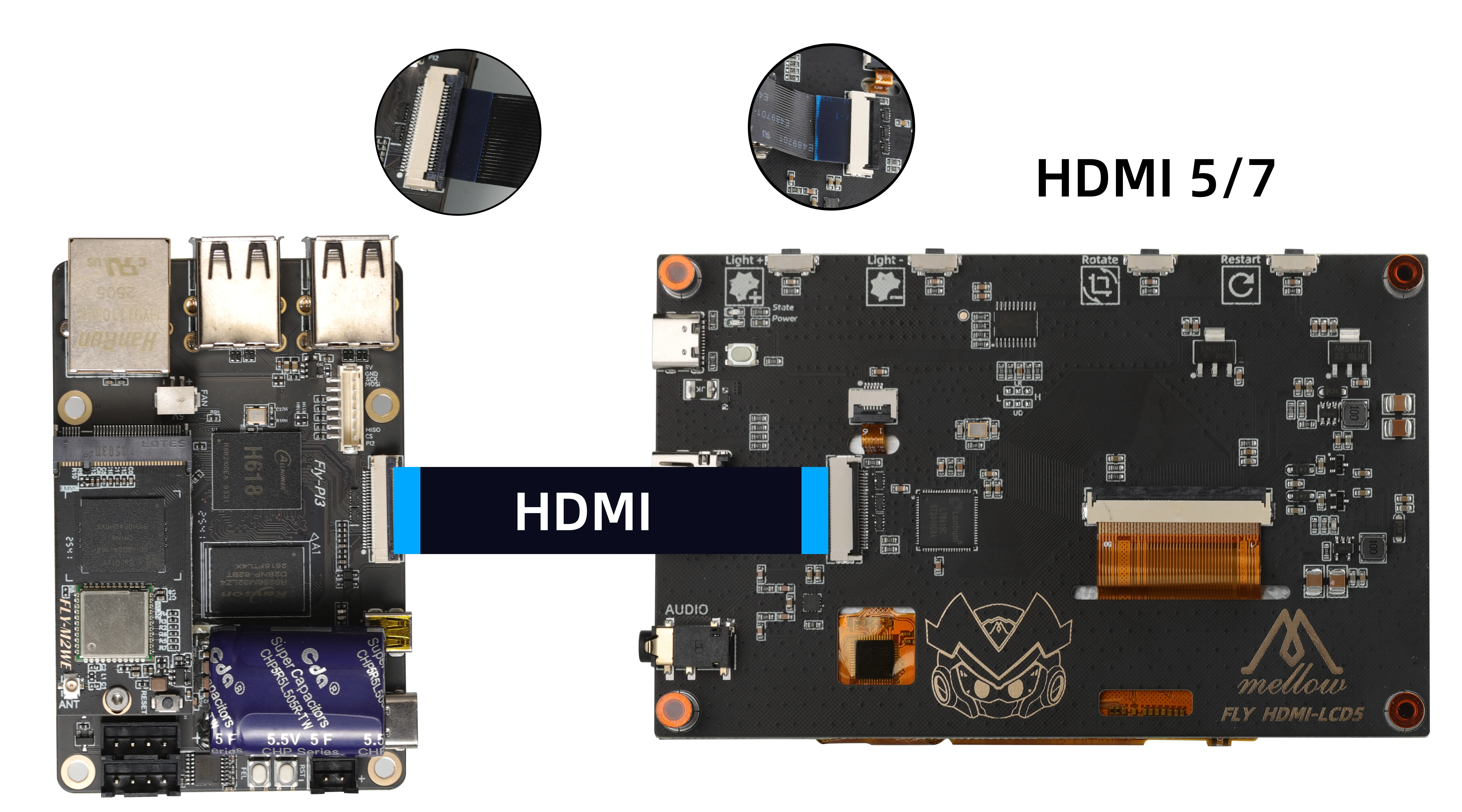

배선 방식 1

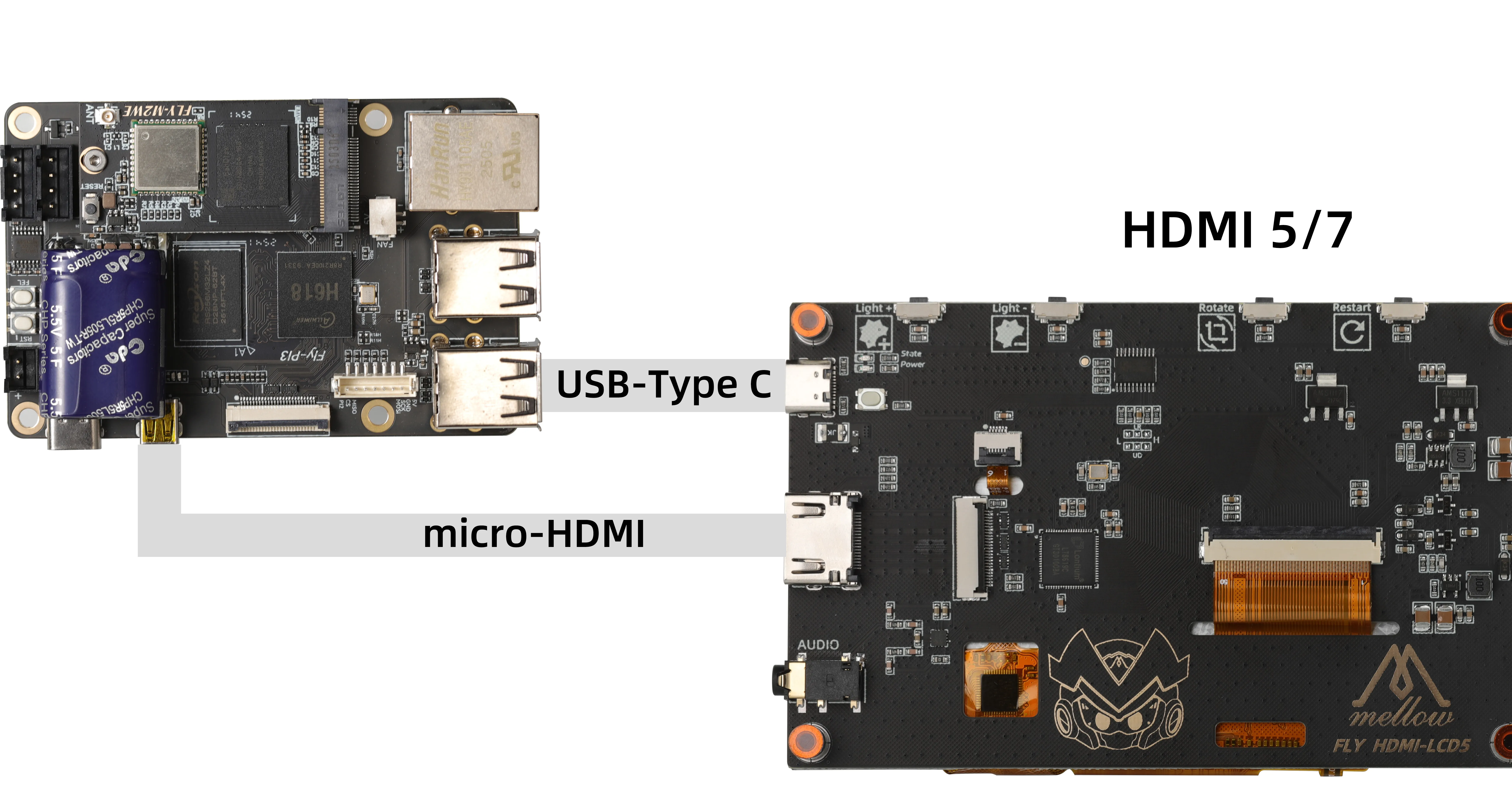

배선 방식 2

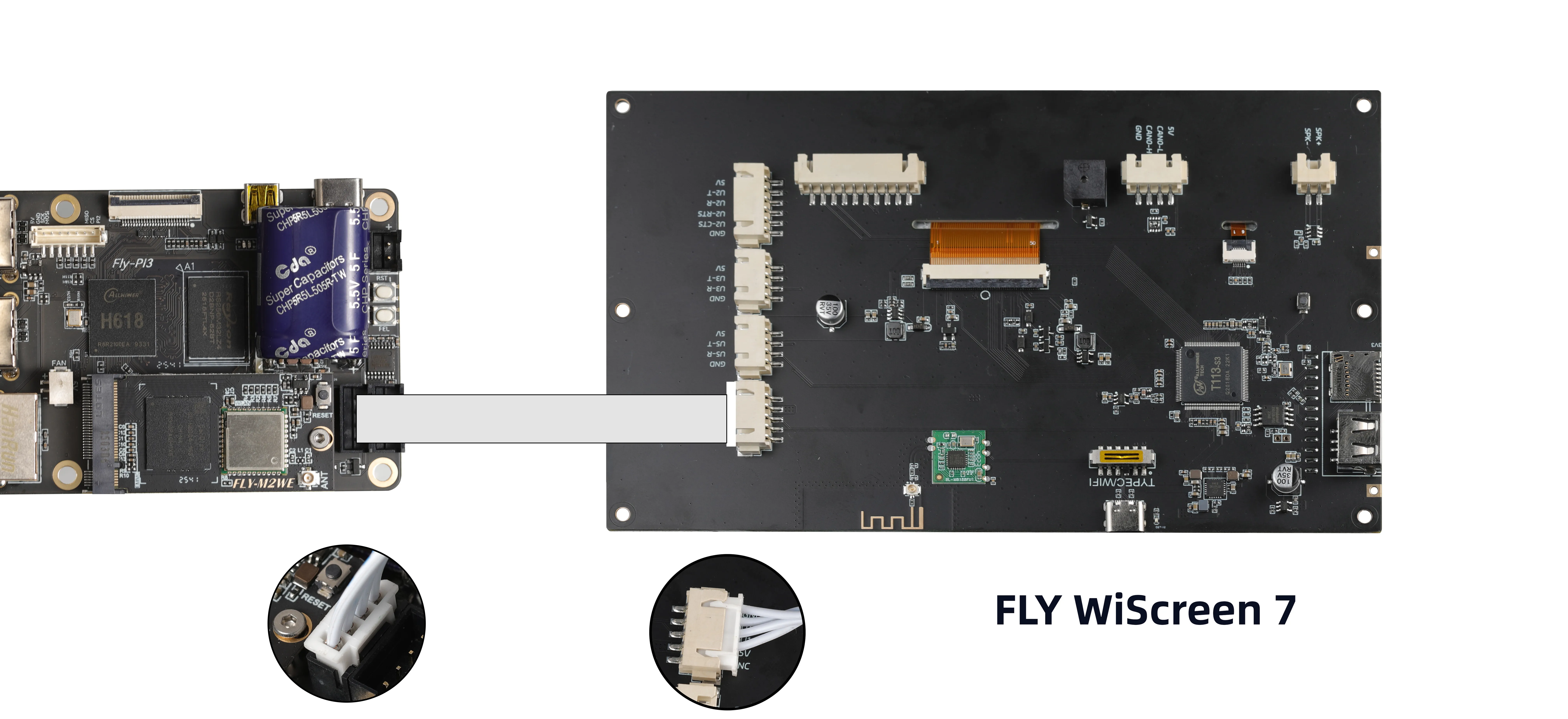

UART 화면 배선

UART 화면 배선

화면 구성

FLYOS-FAST 시스템

FLYOS-FAST 시스템 화면 구성

1. 브라우저에서 장치 IP 주소에 접속합니다. 예: http://192.168.6.110/

fluidd 인터페이스 작업: "숨겨진 파일 및 폴더 필터링" 선택 해제

mainsail 인터페이스 작업: "숨김 파일 표시" 선택

2. 표시된 .flyos-config 폴더로 들어가 sys-config.conf 구성 파일을 찾습니다.

3. sys-config.conf 파일을 편집하고, 화면 유형에 따라 해당 구성 방법을 선택하세요:

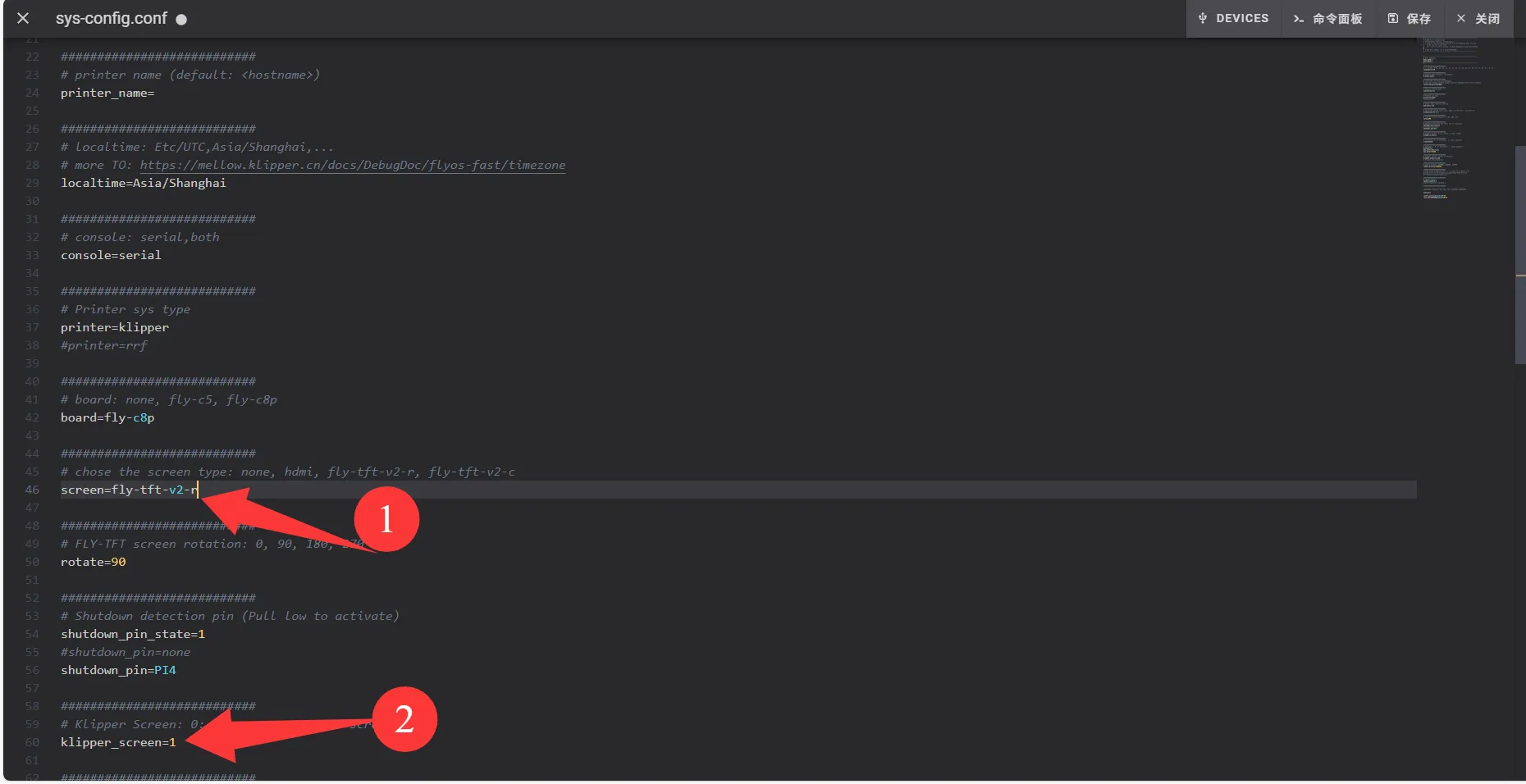

TFT 저항식 화면 구성

• screen= 뒤를 fly-tft-v2-r로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-r

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

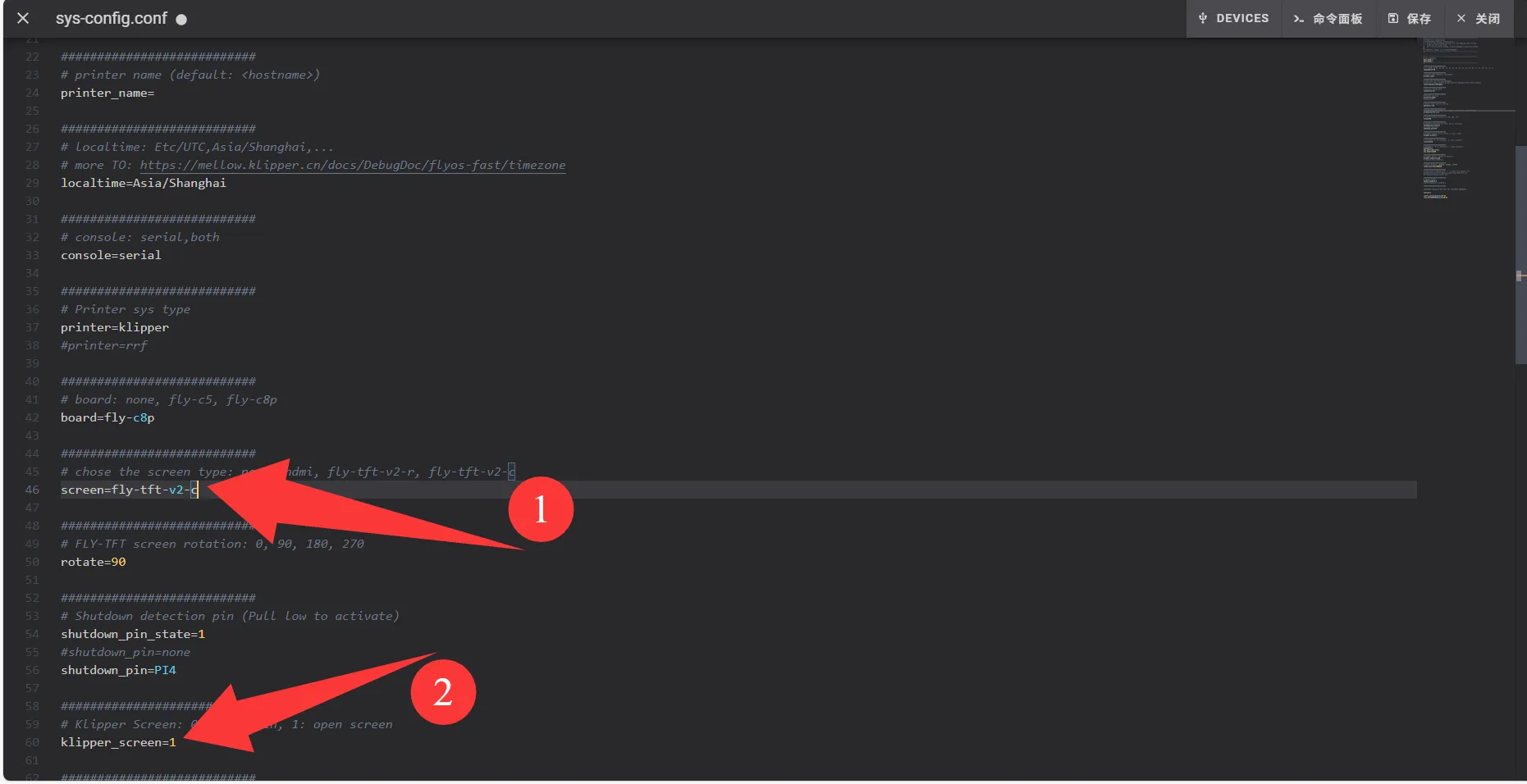

TFT 정전식 화면 구성

• screen= 뒤를 fly-tft-v2-c로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-c

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

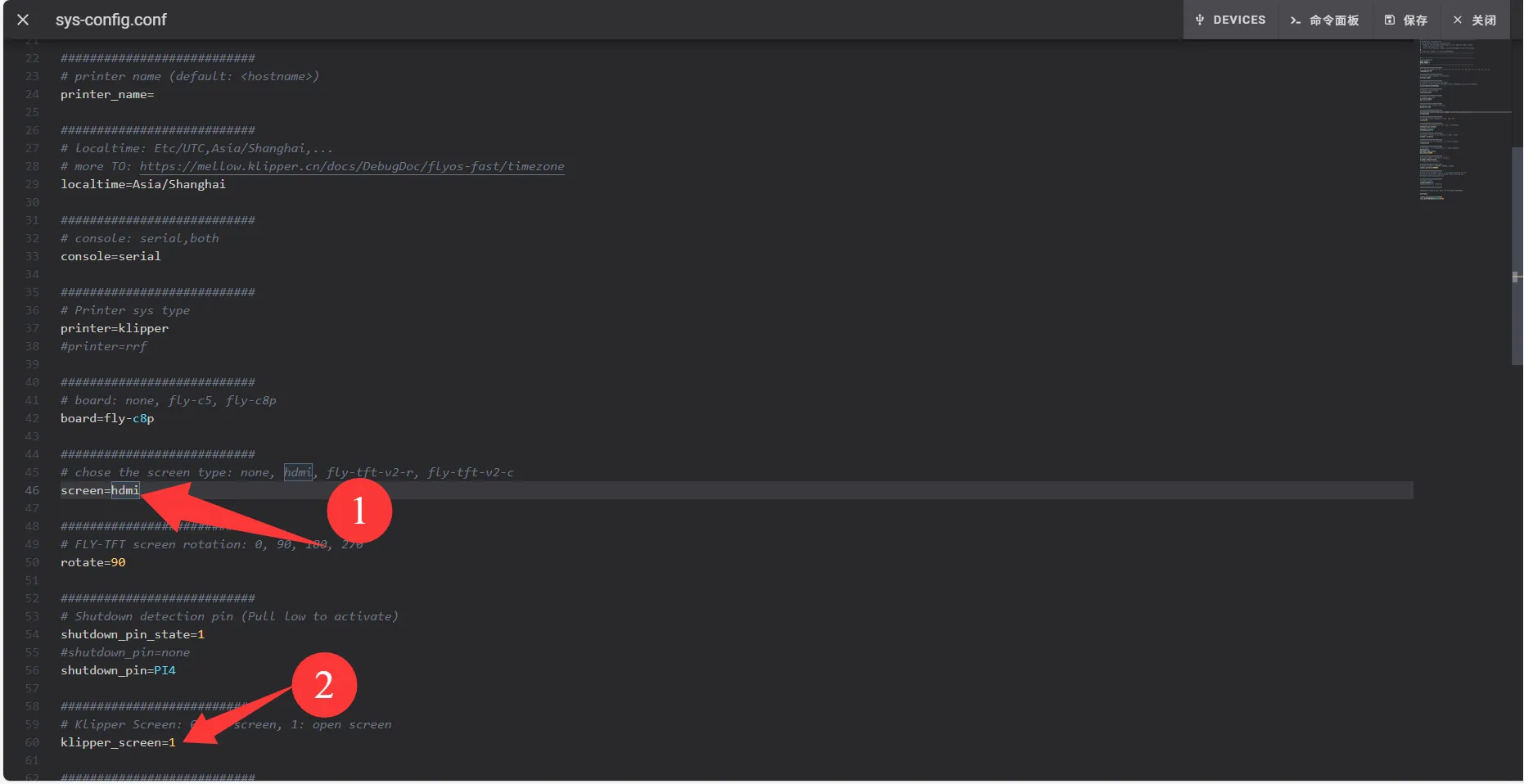

HDMI 화면 구성

• screen= 뒤를 hdmi로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=hdmi

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

UART 화면 구성

• moon2uart 뒤의 0을 1로 수정해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

moon2uart=1

4. 구성 수정 후 파일을 저장하고, 시스템을 재시작하여 구성이 적용되도록 하세요.
