소개

1. 제품 소개

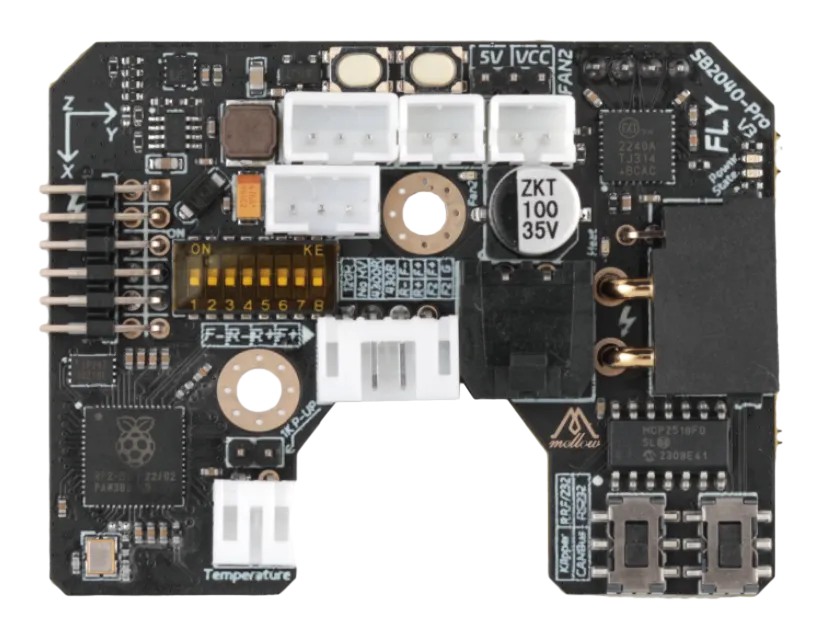

FLY SB2040 PRO V3는 광저우 메이룬 전자 기술 유한회사가 VORON Stealthburber 프린트 헤드를 위해 출시한 툴 보드로, 이 툴 보드를 사용하면 메인보드와 프린트 헤드 사이의 복잡한 배선을 네 개의 선으로 대체하여 레이아웃을 최적화할 수 있습니다. SB2040는 Stealthburner와 Afterburner에 적용 가능하며, CAN 트랜시버, RS232 트랜시버, USB 포트, TMC2240 드라이버, LIS2DW 가속도 센서, 세 개의 제어 가능한 팬 등 다른 기능을 통합한 툴 보드입니다. 이 툴 보드는 Klipper와 RRF 펌웨어에 적합합니다.

1.1 제품 특징

• Boot 버튼을 예약하여 사용자가 Type-C를 통해 Boot 모드로 진입해 펌웨어를 업데이트할 수 있음
• Klipper 펌웨어, RRF 펌웨어 지원
• CAN 모드, RS232 모드, RRF CAN 모드 지원
• RS232 모드에서는 더 높은 전송 속도와 더 강력한 안정성을 가짐. CAN 모드에서는 CAN 확장을 지원하며, CAN 확장 인터페이스를 예약함
• 온도 센서 지원: 보드 내장 MAX31865 칩으로 PT100 및 PT1000 온도 센서와 호환됨.
• 보드 내장 LIS2DW 가속도 센서와 LDC1612 센서
• RGB 인터페이스 예약, 보드 내장 2240 드라이버로 klicky, Voron Tap, PL08n 등 다양한 레벨링 센서 지원
• 12-24V 전압, 15A 전류 입력 지원, 히터 포트 확대, 정격 전류 10A

1.2 신규 기능

• Klipper CAN 모드, RS232 모드, RRF CAN 모드 간 전환 지원
• RS232 모드 신규 추가: 더 높은 전송 속도와 더 강력한 안정성을 가지며, 디버깅 사용도 더 간편함
• RRF CAN 모드 신규 추가: RRF 툴 보드로 전환 가능하여 적용성 향상
• CAN 확장 인터페이스 신규 추가: CAN 장비 확장이 용이함
• 터미네이터 저항 DIP 스위치 신규 추가: 120R 터미네이터 저항을 DIP 선택으로 설정 가능하며, 점퍼가 필요 없음
• 1미터 전원/신호 연결 케이블 신규 추가: 연결 케이블은 트위스트 페어 설계를 사용하여 간섭 방지 성능이 더욱 강화됨

1.3 제품 사양

• MCU: Raspberry Pi rp2040, 듀얼 코어 ARM Cortex-M0+@133MHz
• 연결 인터페이스: XT30(2+2) 커넥터 사용, 15A 전류 지원, 피크 30A
• 펌웨어: Reprap/Klipper
• 입력 전압: DC12V-24V
• 논리 전압: DC3.3V
• 보드 내장 센서: LIS2DW 및 선택 가능한 ldc1612와 max31865
• 히터 인터페이스: 히터(HEAT0)
• 확장 인터페이스: RGB, EndStop, PT100/PT1000, XH2.54-2P CAN 포트
• 팬 인터페이스: DC 팬 1개, DC 팬 또는 PWM 팬 2개
• 모터 드라이버: 보드 내장 TMC2240
• 온도 센서: 100K NTC 또는 PT1000(TH0) 1개, PT100/PT1000 선택 가능 1개

4. 제품 분류

RRF 튜토리얼 링크RRF

SB2040	V3	Plus V3	Max V3	Pro V3	Pro Plus V3	Pro Max V3
드라이버
Klipper CANBus	✅	✅	✅	✅	✅	✅
Klipper RS232	✅	✅	✅	✅	✅	✅
RRF CANBus	❌	❌	✅	❌	❌	✅
LIS2DW	✅	✅	✅	✅	✅	✅
MAX31865	❌	✅	✅	❌	✅	✅
LDC1612	❌	❌	✅	❌	❌	✅

제품 주의사항

출력 포트	24V 전원 하 최대 전류	12V 전원 하 최대 전류
히터 포트	5A	2.5A
팬 포트	1A	0.5A
