소개

1. 제품 소개

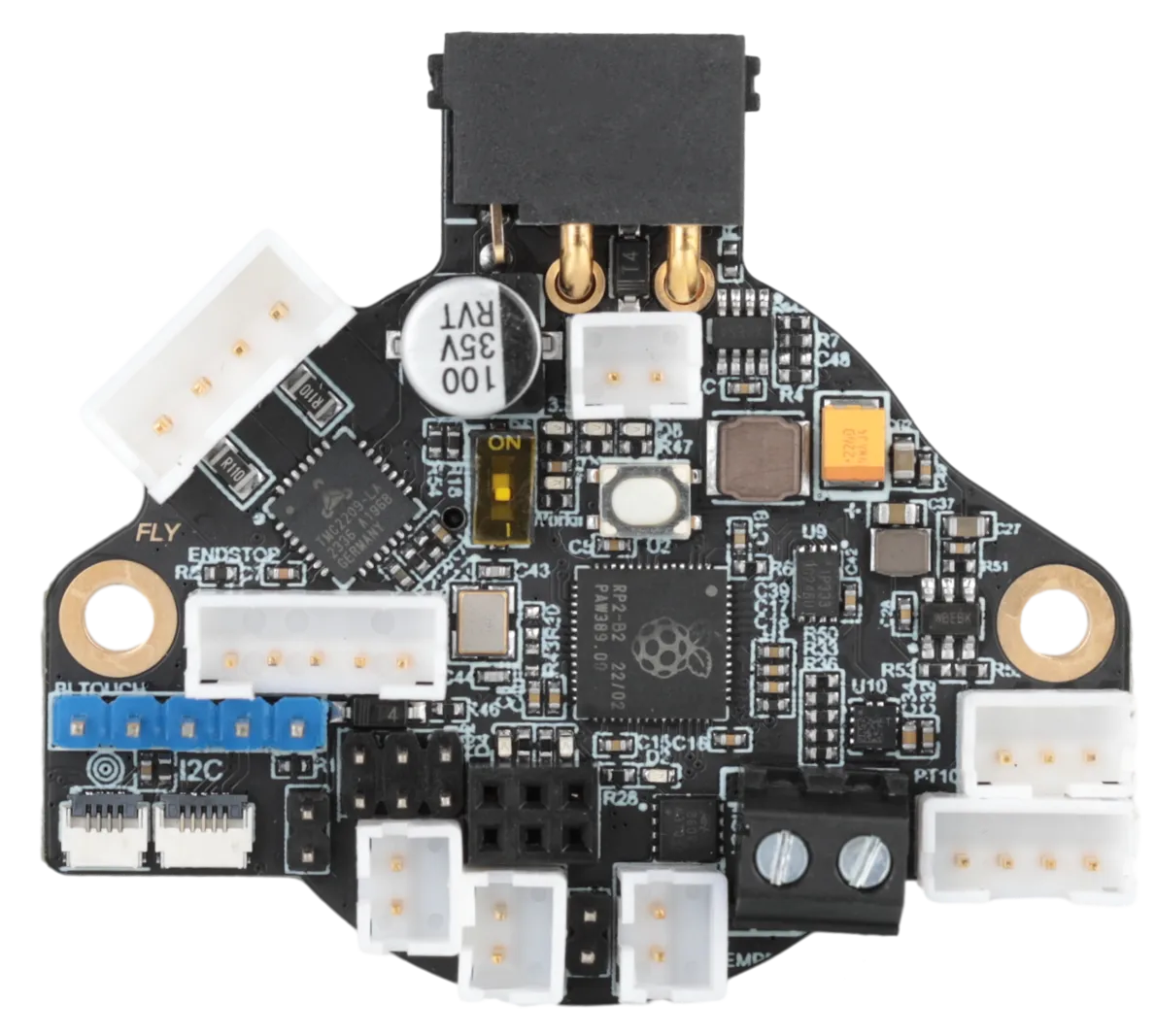

FLY SHT36 V3은 광저우 마그네슘런 전자 기술 유한회사가 3D 프린터 익스트루더 헤드를 위해 설계한 헤드 툴 보드입니다. 이 툴 보드를 사용하면 기존 메인보드와 프린트 헤드 사이의 복잡한 배선을 4개의 선으로 대체하여 레이아웃을 최적화할 수 있습니다. SHT36 V3은 36 스테퍼 모터에 적합하며, CAN 트랜시버, RS232 트랜시버, Type-C 포트, TMC2209 드라이버, LIS2DW 가속도 센서, 2개의 제어 가능한 팬 등 다른 기능을 통합한 툴 보드입니다. 이 툴 보드는 Klipper 및 RRF 펌웨어에 적합합니다.

1.1 제품 특징

• Boot 버튼을 예비하여, 사용자가 Type-C를 통해 Boot 모드로 진입하여 펌웨어를 업데이트할 수 있음
• Klipper 펌웨어, RRF 펌웨어 지원
• CAN 모드, RS232 모드, RRF CAN 모드 지원
• RS232 모드에서는 더 높은 전송 속도와 더 강력한 안정성을 가짐. CAN 모드에서는 CAN 확장을 지원하며, CAN 확장 인터페이스를 예비함
• 온도 센서 지원: 보드 내장 MAX31865 칩, PT100 및 PT1000 온도 센서와 호환됨.
• 2개의 제어 가능한 팬 지원, 전압 선택 가능, Mos 소형 보드 교체 가능하여 수리 및 교체가 용이함, 최대 출력 전류 1A
• 보드 내장 LIS2DW 가속도 센서와 LDC1612 센서
• RGB 인터페이스 예비, 보드 내장 2209 드라이버, BLtouch, klicky, Voron Tap, PL08n 등 다양한 레벨링 센서 지원
• 12-24V 전압, 15A 전류 입력 지원, 히터 포트 증대, 정격 전류 10A

1.2 신규 기능

• Klipper CAN 모드, RS232 모드, RRF CAN 모드 간 전환 지원
• RS232 모드 신규 추가, 더 높은 전송 속도와 더 강력한 안정성을 가지며, 디버깅 사용도 더 간단함
• RRF CAN 모드 신규 추가, RRF 툴 보드로 전환 가능하여 적용성 향상
• CAN 확장 인터페이스 신규 추가, CAN 장비 확장이 용이함
• 터미네이터 저항 DIP 스위치 신규 추가, 120R 터미네이터 저항을 DIP 스위치로 선택 가능하며 점퍼선 불필요
• 1미터 전원/신호 연결 케이블 신규 추가, 연결 케이블은 트위스트 페어 설계를 사용하여 간섭 방지 성능이 더 강함

1.3 제품 사양

• MCU: Raspberry Pi rp2040, 듀얼 코어 ARM Cortex-M0+@133MHz
• 연결 인터페이스는 XT30(2+2) 커넥터 사용, 15A 전류 지원, 피크 30A
• 펌웨어: Reprap/Klipper
• 입력 전압: DC12V-24V
• 논리 전압: DC3.3V
• 보드 내장 센서: LIS2DW 및 LDC1612
• 히터 포트: 히터(HEAT0), 10A
• 확장 인터페이스: RGB, EndStop, PT100/PT1000, XH2.54-2P CAN 확장 포트
• 팬 인터페이스: 2개의 DC 제어 가능 팬
• 모터 드라이버: 보드 내장 TMC2209
• 온도 센서: 1채널 100K NTC 또는 PT1000(TH0), 1채널 PT100/PT1000 선택 가능

4. 제품 분류

RRF 튜토리얼 링크RRF

SHT36 V3	V3	Plus V3	Max V3
Klipper CANBus	✅	✅	✅
Klipper RS232	✅	✅	✅
RRF CANBus	❌	❌	✅
LIS2DW	✅	✅	✅
MAX31865	❌	✅	✅
LDC1612	❌	❌	✅

제품 주의사항

출력 포트	24V 전원 하 최대 전류	12V 전원 하 최대 전류
히터 포트	5A	2.5A
팬 포트	1A	0.5A
