Подключение и настройка экрана

Подключение экрана C5

Важное примечание

• Перед подключением экрана обязательно отключите питание, чтобы избежать повреждения экрана.
• При подключении экрана обратите внимание на направление FPC-шлейфа, чтобы избежать его повреждения.

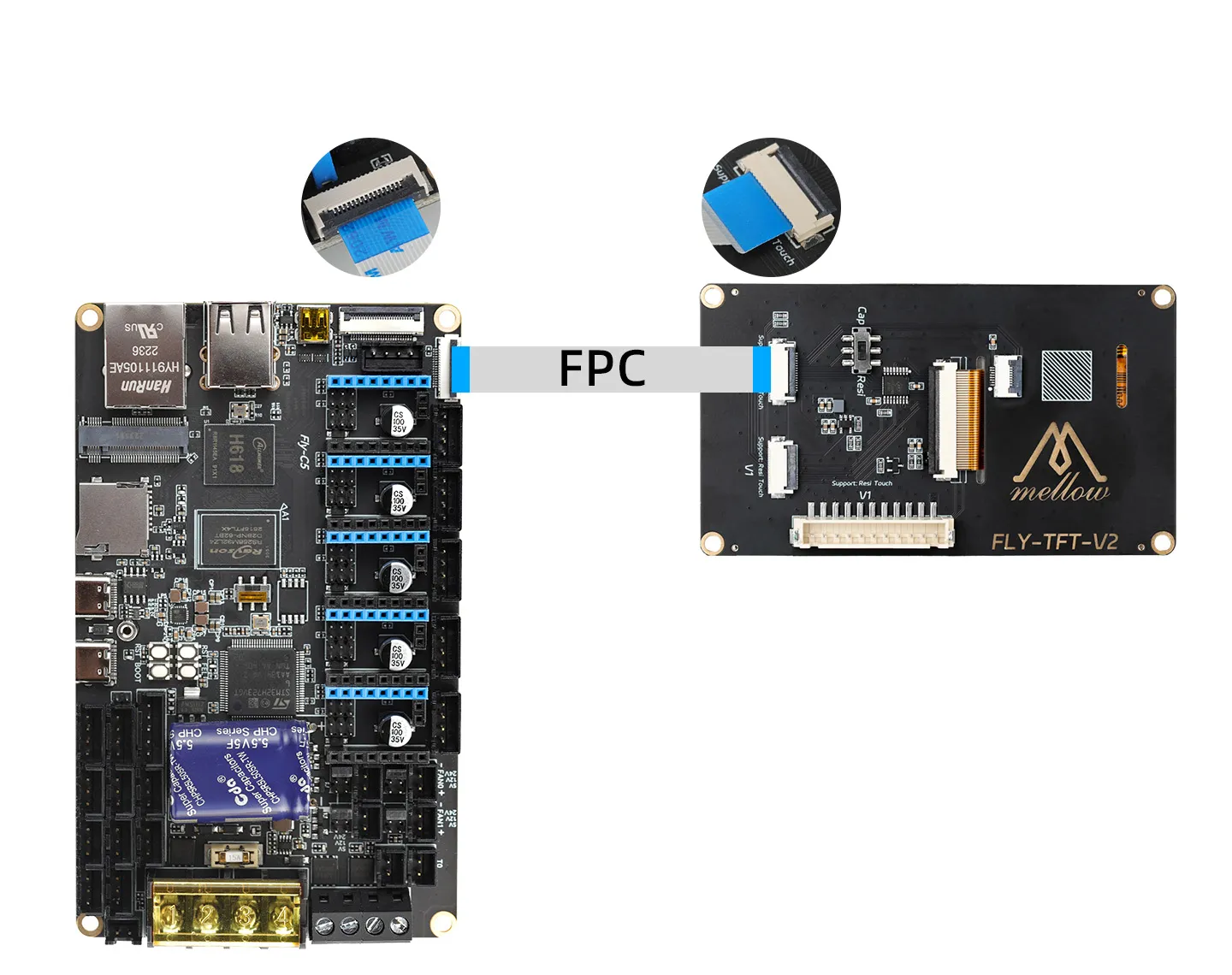

Подключение TFT-экрана

Подключение и настройка TFT-экрана

подсказывать

• Для резистивного экрана переведите переключатель в положение Resi.
• Для емкостного экрана переведите переключатель в положение Cap.

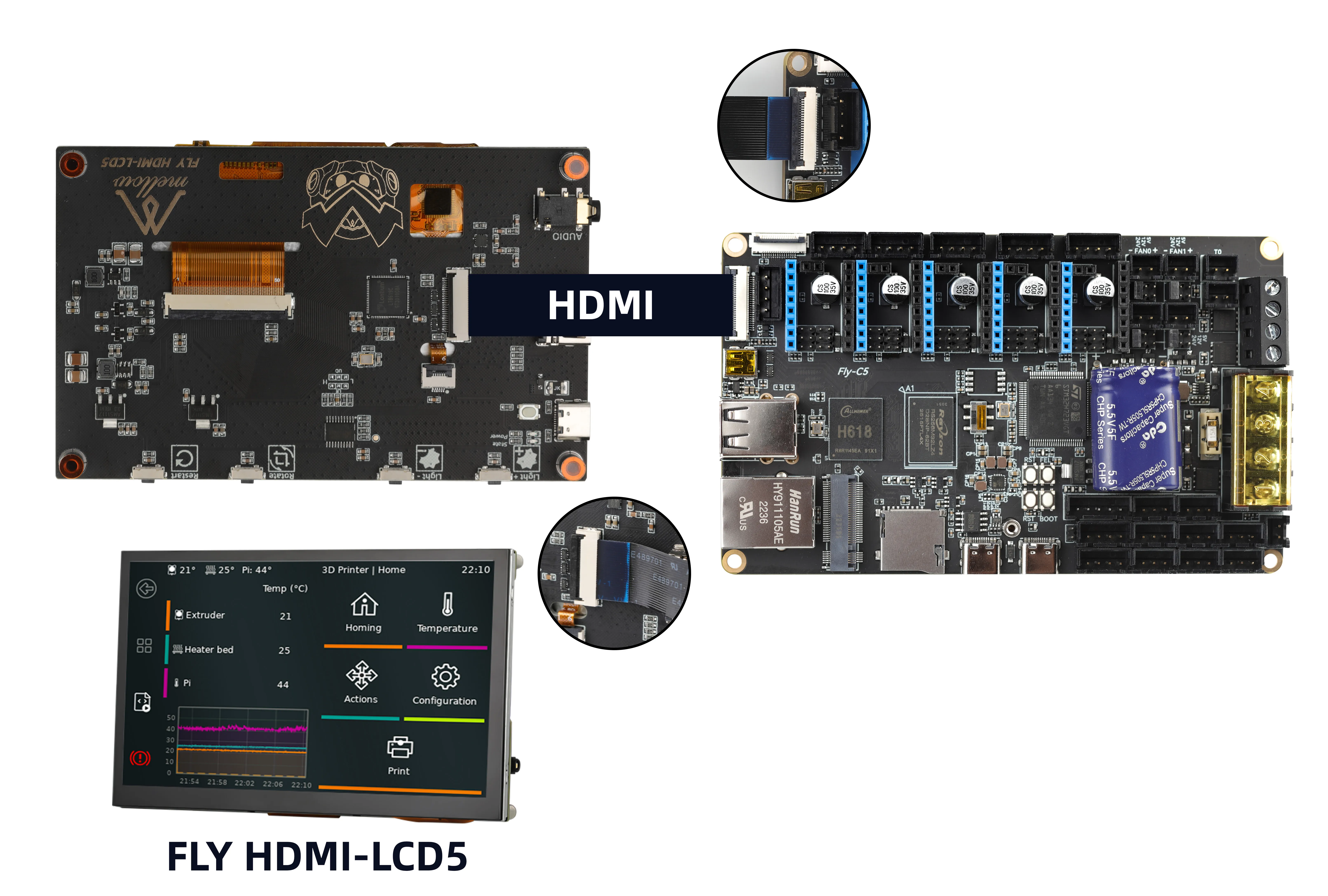

Подключение HDMI FPC (однокабельное)

Подключение HDMI FPC (однокабельное)

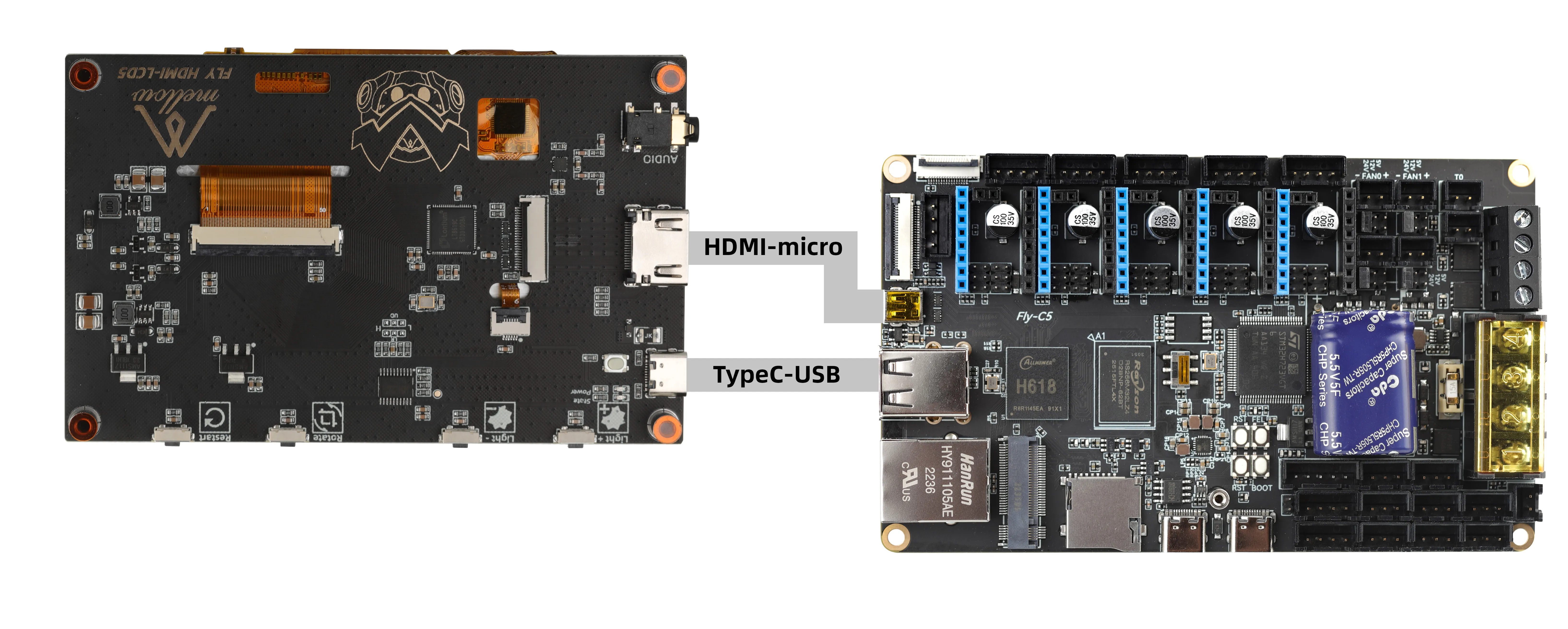

Обычное подключение HDMI

Обычное подключение HDMI

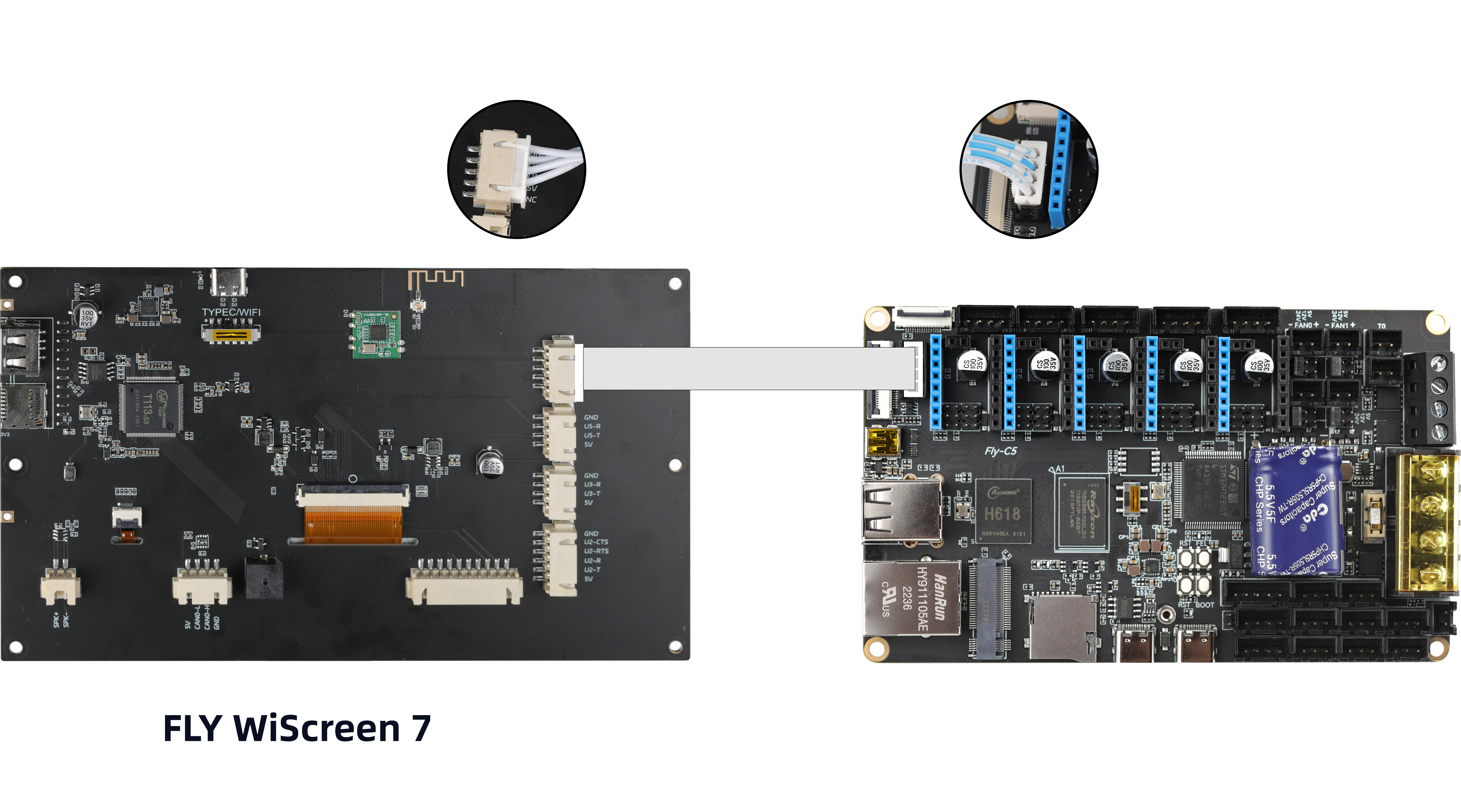

Подключение UART-экрана

Подключение UART-экрана

Важные примечания

Внимание при настройке

• Рекомендуется использовать веб-интерфейсы mainsail или fluidd для изменения конфигурации.
• Не включайте функцию перевода веб-страниц, так как это может привести к невозможности нормальной загрузки системы.
• Не вводите китайские иероглифы или специальные символы в файлы конфигурации.
• После изменения файла конфигурации необходимо перезагрузить систему для вступления изменений в силу.

Важное предупреждение

• Не изменяйте содержимое после строки ######### PLEASE DO NOT EDIT THE FOLLOWING ######### в файле конфигурации.

Методы изменения файла конфигурации

Изменение файла конфигурации после прошивки

• Параметры конфигурации, которые вступают в силу только при первом запуске, должны быть изменены путем открытия файла конфигурации config.txt на съемном диске FlyOS-Conf с помощью профессионального текстового редактора после завершения прошивки.

Онлайн-изменение конфигурации после запуска системы

• Обычные параметры конфигурации можно изменить на веб-странице настройки системы, изменения вступят в силу после перезагрузки.

1. Откройте браузер и перейдите по IP-адресу устройства, например: http://192.168.1.2/

Действия в интерфейсе fluidd: снимите флажок "Скрывать скрытые файлы и папки"

Действия в интерфейсе mainsail: установите флажок "Показать скрытые файлы"

2. Перейдите в отображаемую папку .flyos-config и найдите файл конфигурации sys-config.conf

3. Отредактируйте файл sys-config.conf, который является символической ссылкой на файл конфигурации config.txt на съемном диске FlyOS-Conf

4. После изменения параметров сохраните файл и перезагрузите систему для вступления изменений в силу.

Пояснение формата конфигурации

• Формат файла конфигурации должен быть key=value, не изменяйте его на key: value или другие форматы.
• Не добавляйте пробелы до или после знака равенства.

Настройка экрана

Настройка резистивного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-r
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример после изменений:

screen=fly-tft-v2-r

• Также необходимо изменить:

klipper_screen=1

Настройка емкостного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-c
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример после изменений:

screen=fly-tft-v2-c

• Также необходимо изменить:

klipper_screen=1

Настройка HDMI-экрана

• Необходимо изменить значение после screen= на hdmi
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример после изменений:

screen=hdmi

• Также необходимо изменить:

klipper_screen=1

Настройка UART-экрана

• Необходимо изменить значение после moon2uart с 0 на 1
• Необходимо изменить klipper_screen=1 на klipper_screen=0
• Ниже приведен пример после изменений:

moon2uart=1
