Подключение к хосту через SSH

осторожно

• Этот документ применим только к хосту FLY
• Если требуется компиляция и прошивка прошивки, обратитесь к руководству по сетевому подключению, а не к руководству по последовательному подключению

• Для подключения к устройству можно использовать последовательный порт или Wi-Fi
• Пожалуйста, заранее подготовьте MobaXterm_Personal или другой терминальный инструмент SSH
• Убедитесь, что на SD-карте или M2WE записана соответствующая операционная система для хоста
• Если хост не запускается нормально, отключите драйверы, концевики, вентиляторы и другие периферийные устройства!!!
• В конце подключитесь к SSH через сеть для удобства компиляции прошивки!!
• Для компиляции прошивки обратитесь к руководству по подключению к хосту через Wi-Fi или Ethernet-кабель

Установка системной карты памяти

• Убедитесь, что на системной карте записана соответствующая операционная система, иначе устройство не запустится

Схема установки M2WE на C8P

Схема установки TF-карты на C8P

Питание

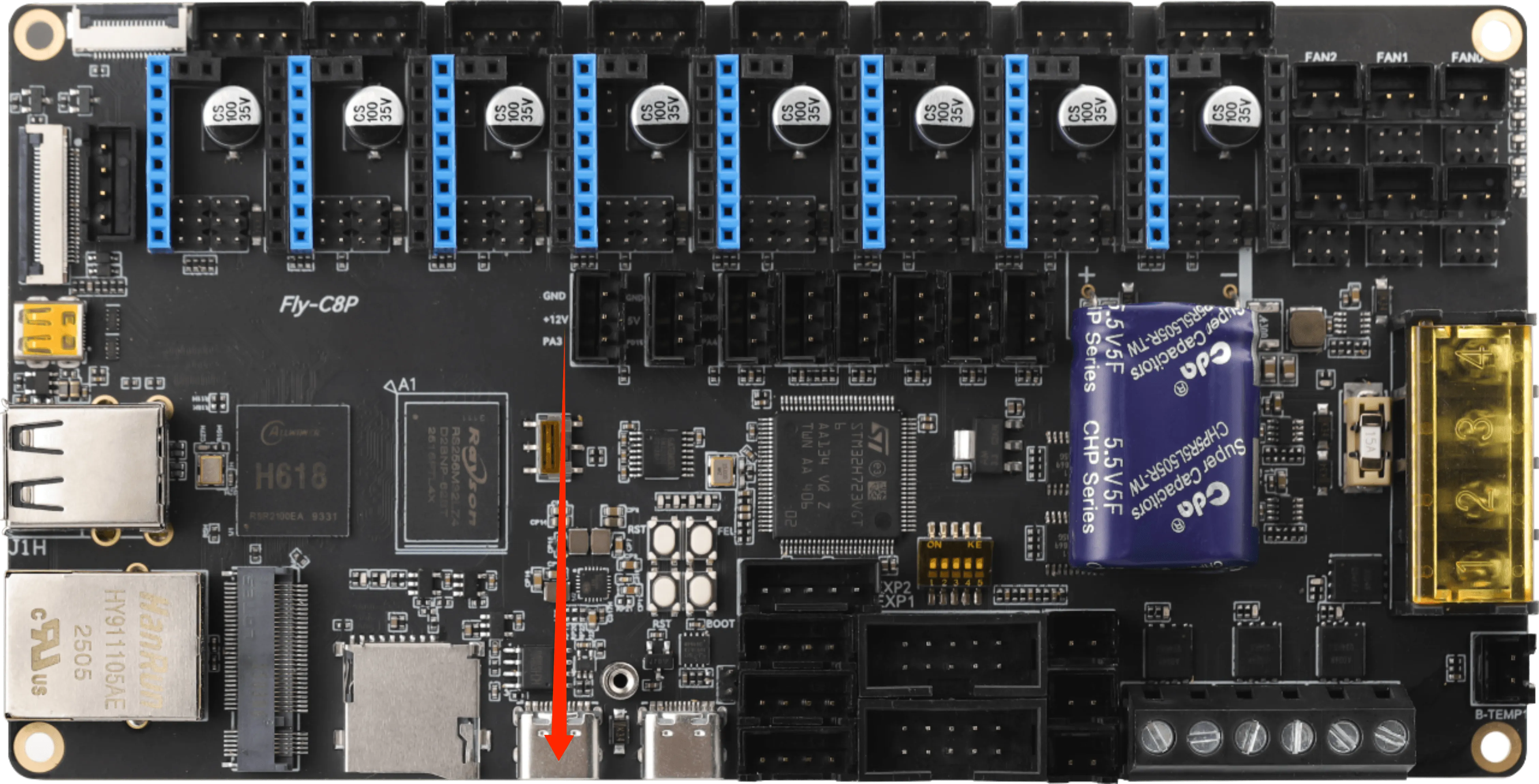

• Подключите хост FLY к компьютеру с помощью кабеля USB Type-C
• Убедитесь, что кабель USB Type-C поддерживает передачу данных!
• После запуска системы индикатор будет быстро мигать!!
• Мигание означает, что система запущена


Последовательное подключение

Подключение к хост-компьютеру через последовательный порт SSH

• Если плата правильно подключена к компьютеру, откройте диспетчер устройств, и вы увидите порт CH340

• Откройте MobaXterm и выполните следующие настройки. В качестве порта выберите тот, который вы увидели в диспетчере устройств.

• Обратите внимание, что в поле Speed(bps)* необходимо выбрать значение 115200

• Если все настроено правильно, то вы увидите экран запуска
• Подождите немного, если появится такой экран, значит система запущена

Если через несколько минут экран остается пустым, как показано ниже, нажмите несколько раз клавишу Enter

• Обратите внимание, что если используется система FAST, то потребуется ввести имя пользователя и пароль. Пароль при вводе не отображается

• FlyOS-FAST по умолчанию использует имя пользователя root и пароль mellow

• Начиная с версии V1.3.2, для системы FAST при подключении через последовательный порт дважды нажмите клавишу Enter для автоматического входа

• После нажатия Enter отобразится следующий экран



подсказывать

• Появление следующего экрана означает успешный вход
• В версии V1.3.0 и выше стиль интерфейса системы FAST был обновлен

• Чтобы просмотреть IP-адрес устройства, необходимо подключить сетевой кабель или подключиться к WIFI Подключиться к WIFI

Подключение по сети

Подключение к хост-компьютеру по IP-сети через SSH

• Войдите в административный интерфейс маршрутизатора, к которому подключен хост-компьютер, если только вы не знаете его IP-адрес
• Убедитесь, что вы знаете имя пользователя и пароль хост-компьютера
• FlyOS-FAST по умолчанию использует имя пользователя root и пароль mellow
• Если плата уже запущена и подключена к сети, можно использовать следующий способ для подключения к SSH
• Откройте MobaXterm и выполните следующие настройки. В поле IP-адреса введите адрес, который вы узнали ранее, или найдите его в административном интерфейсе маршрутизатора

Важно: на шаге 4 введите имя пользователя хост-компьютера

• При первом подключении появится окно, нажмите Accept для продолжения

• При появлении запроса введите пароль хост-компьютера и нажмите Enter

Важно: введенный пароль не отображается. После ввода нажмите Enter

• Для системы FLY-FAST имя пользователя: root, пароль: mellow

подсказывать

• Появление следующего экрана означает успешный вход
• В версии V1.3.0 и выше стиль интерфейса системы FAST был обновлен

• Вход выполнен успешно
