BL прошивка

подсказывать

• Обратите внимание, что bootloader уже установлен на заводе, его не нужно переписывать

Вход в режим прошивки

• Существует два способа войти в режим прошивки

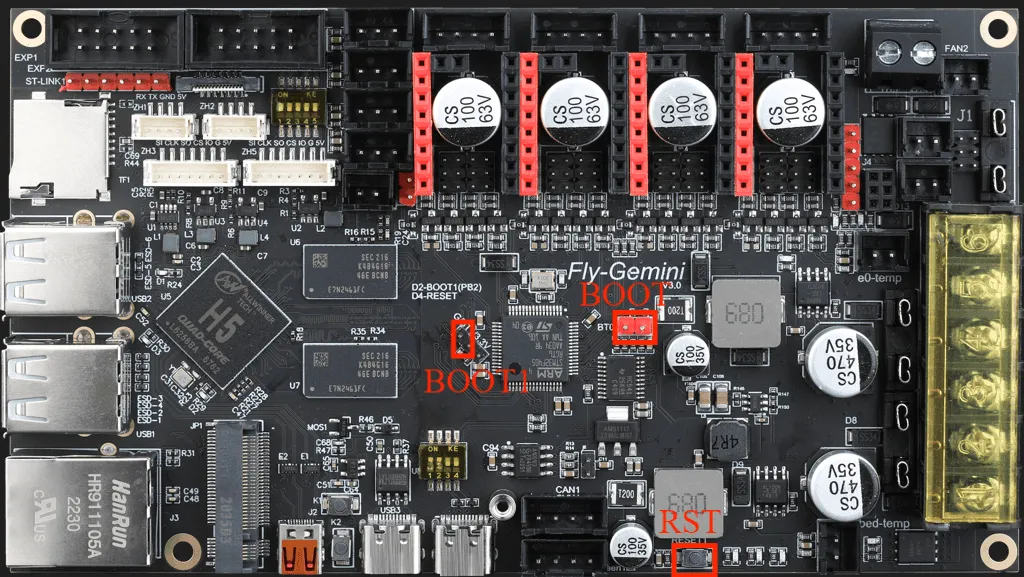

• Первый способ: при полном отключении питания платы, закоротите BOOT и BOOT1, затем подключите кабель с передачей данных к плате и к вашему устройству
• Второй способ: после подключения кабеля с передачей данных к плате и к вашему устройству закоротите BOOT и BOOT1, нажмите кнопку RST, отпустите кнопку RST и отсоедините короткое замыкание на перемычке BOOT


Прошивка прошивки

Руководство по прошивке для Windows

• Прошивка загрузчика Gemini

  • Нажмите на ссылку ниже для скачивания
  • Loading...

• Переключатель кода 3, 4 переведите вправо, соедините нижний модуль и верхний модуль через встроенный USB

• Переключатель кода 1, 2 переведите влево, иначе это повлияет на соединение нижнего модуля и верхнего модуля



Обратите внимание

Для обеспечения успешной прошивки STM32 обратите внимание на следующие моменты:

• Некоторые USB-порты на компьютере могут из-за проблем с драйверами или совместимостью сигналов привести к нестабильной прошивке. Рекомендуем вам попробовать подключиться через другой USB-порт.
• Если смена порта не помогла, эффективным решением будет подключение через внешний USB-хаб, который часто улучшает совместимость.
• Если программное обеспечение выводит ошибку, показанную ниже, в первую очередь попробуйте использовать хаб. Если проблема сохраняется, проверьте или выполните прошивку через верхний компьютер


1. Инструмент для прошивки Скачать
2. Необходимо скачать SetupSTM32CubeProgrammer и драйвер STM32 DFU
3. Скачайте прошивку в любую директорию на вашем компьютере
4. Подключите основную плату к компьютеру с помощью кабеля Type-C, убедитесь, что вы вошли в режим прошивки dfu
5. В программе STM32CubeProgrammer выберите режим USB и обновите соединение

6. Если окно ошибки не появилось, соединение установлено успешно.
   Предупреждение

   Если появляется изображение, показанное ниже, значит, проблема в компьютере или программе. Выполните прошивку через верхний компьютер:Инструкция по прошивке через верхний компьютер


7. Нажмите на значок загрузки слева и установите несколько флажков ниже

8. Нажмите Browse (Обзор), указанное стрелкой, и выберите нужную вам прошивку

9. Выберите Start address (Начальный адрес) и введите 0x08000000
   • Обратите внимание, если прошивка имеет формат HEX, вы можете пропустить этот шаг!!

10. Нажмите кнопку Start automatic mode (Запустить автоматический режим) внизу, чтобы начать прошивку

11. Появление сообщения, как показано ниже, означает, что прошивка успешно завершена


Руководство по прошивке верхнего модуля

• Переключатель кода 1, 2 переведите вправо, соедините нижний модуль и верхний модуль через встроенный USB
• Переключатель кода 3, 4 переведите влево, иначе это повлияет на соединение нижнего модуля и верхнего модуля

• После переключения переключателя, нижний порт USB будет занят нижним модулем, не подключайте другие устройства


1. Установка инструмента прошивки

• Для верхнего компьютера FLY данный шаг выполнять не нужно.
• При необходимости установки убедитесь, что верхний компьютер подключен к интернету.
• Если инструмент прошивки уже установлен, этот шаг можно пропустить.

sudo apt update
sudo apt install dfu-util -y

2. Проверка подключения устройства

• Выполните следующую команду, чтобы убедиться, что устройство подключено успешно:

lsusb

• Если устройство DFU не определяется, попробуйте снова войти в режим прошивки.
• В некоторых версиях систем имена устройств могут отличаться, если отображается 0483:df11, значит режим прошивки успешно активирован.

3. Получение предварительно скомпилированного прошивочного обеспечения

• Ниже приведены предварительно скомпилированные файлы прошивки. Выберите соответствующую команду в соответствии с типом вашей системы (убедитесь, что верхний компьютер имеет доступ в интернет). Если из-за проблем с сетью загрузка невозможна, обратитесь к администратору группы поддержки для получения помощи.

---

FlyOS-Armbian или обычная система

cd && git clone https://github.com/FengHua741/FLY_Katapult.git

Система FlyOS-FAST

git clone https://github.com/FengHua741/FLY_Katapult.git /data/FLY_Katapult
ln -s /data/FLY_Katapult /root/FLY_Katapult

---

• Если пакет прошивки уже загружен ранее, рекомендуется сначала обновить его до последней версии, прежде чем продолжить:

cd ~/FLY_Katapult && git pull

---

4. Прошивка прошивки

подсказывать

Необходимо прошить только одну из прошивок

• Ниже приведены команды для прошивки загрузчика

  sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY_Katapult/BL/Gemini/GeminiV3.bin

5. Если появится сообщение File downloaded successfully в указанном месте, прошивка выполнена успешно

заметка

Пожалуйста, игнорируйте ошибки после строки, указанной красной стрелкой!

подсказывать

После завершения прошивки необходимо полностью отключить питание платы.
