Введение

1. Описание продукта

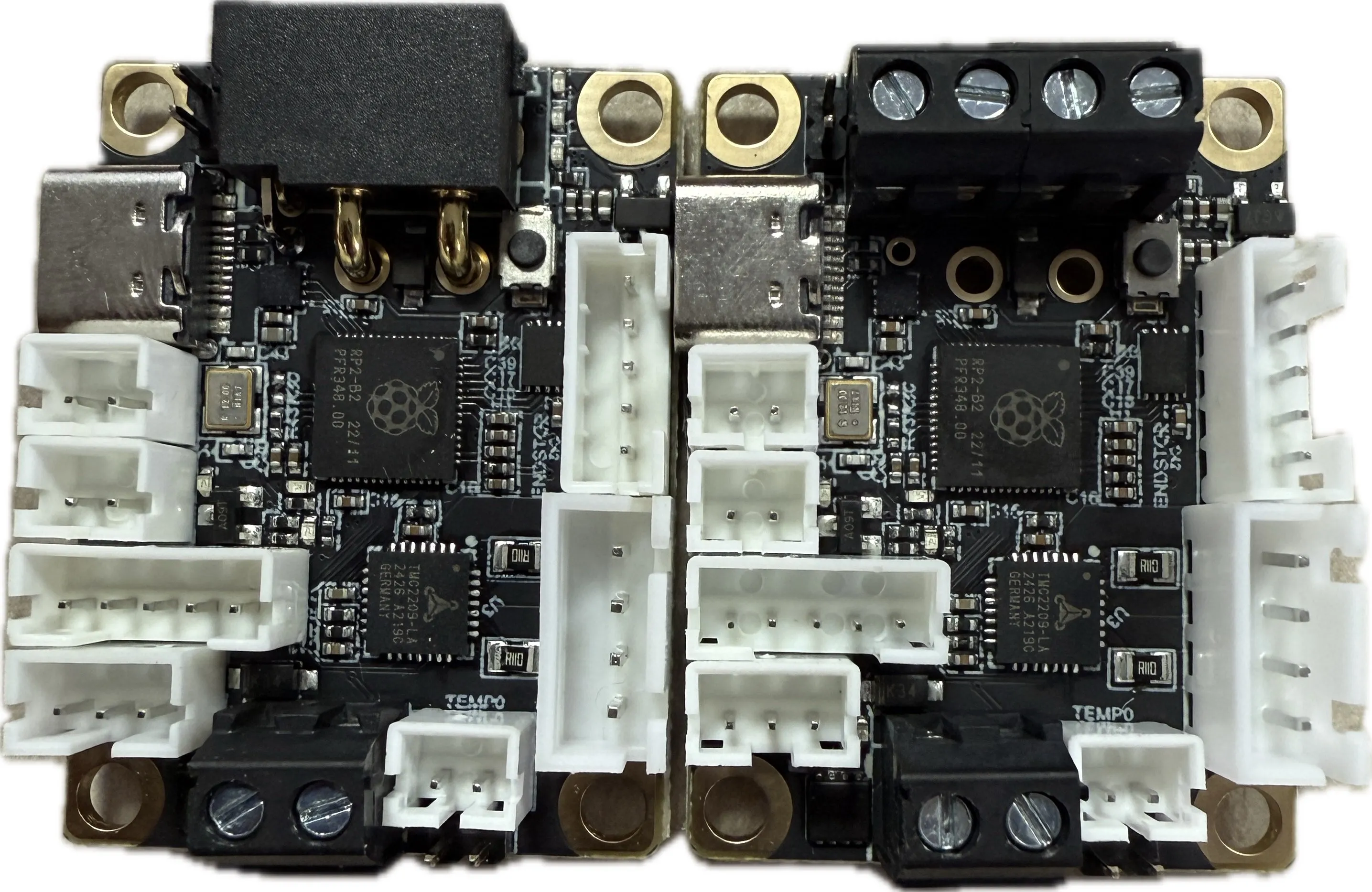

FLY TOOL-LITE-CAN — это инструментальная плата, разработанная компанией Guangzhou Magnesium Lun Electronic Technology Co., Ltd. для 3D-принтеров. Данная плата предоставляет интерфейсы xt30/kf, позволяя заменить сложную проводку между основной платой и печатающей головкой всего четырьмя проводами, что оптимизирует компоновку. TOOL-LITE-CAN совместима со шаговыми двигателями 36/42 и представляет собой инструментальную плату, интегрирующую CANBus-трансивер, порт Type-C, драйвер TMC2209, акселерометр LIS2DW, 2 управляемых вентилятора и другие функции. Эта плата предназначена для работы с прошивкой Klipper.

4. Классификация продуктов

TOOL-LITE	TOOL-LITE-232	TOOL-LITE-CAN
Klipper CANBus	❌	✅
Klipper RS232	✅	❌
RRF CANBus	❌	❌
LIS2DW	✅	✅
MAX31865	❌	❌

1.1 Особенности продукта

• Предусмотрена кнопка Boot, позволяющая пользователю перейти в режим Boot через Type-C для обновления прошивки.
• Поддержка прошивки Klipper.
• Поддержка режима CANBus.
• В режиме CANBus обеспечивается более высокая скорость передачи данных и повышенная стабильность.
• Поддержка датчиков температуры: ntc100k и PT1000.
• Поддержка двух управляемых вентиляторов с максимальным выходным током до 1А.
• Встроенный акселерометр LIS2DW.
• Предусмотрен интерфейс для высоковольтного зонда, встроенный драйвер 2209, поддержка различных датчиков выравнивания, таких как BLtouch, klicky, Voron Tap, PL08n и др.
• Поддержка входного напряжения 12-24В и тока 15А, увеличенный порт нагревателя с номинальным током 10А.

1.2 Новые функции

• Добавлен 1-метровый кабель питания/сигнала с витой парой, обеспечивающий повышенную устойчивость к помехам.

1.3 Параметры продукта

• MCU: Raspberry Pi rp2040, двухъядерный ARM Cortex-M0+@133МГц.
• Интерфейс подключения: разъем XT30 (2+2), поддерживает ток 15А, пиковый ток 30А.
• Прошивка: Klipper.
• Входное напряжение: DC12V-24V.
• Логическое напряжение: DC3.3V.
• Встроенный датчик: LIS2DW.
• Интерфейс нагревателя: нагреватель (HEAT0), 10А.
• Расширенные интерфейсы: высоковольтный интерфейс зонда, EndStop, PT100/PT1000, разъем расширения CAN XH2.54-2P.
• Интерфейсы вентиляторов: два управляемых DC-вентилятора.
• Драйвер двигателя: встроенный TMC2209.
• Датчик температуры: один канал для 100K NTC или PT1000 (TH0).

Важные замечания по продукту

Выходной порт	Максимальный ток при 24В	Максимальный ток при 12В
Порт нагревателя	5А	2.5А
Порт вентилятора	1А	0.5А
