Câblage et configuration de l'écran

Câblage de l'écran

Avertissement de sécurité important

• Lors de la connexion d'un écran TFT ou HDMI avec un câble plat FPC, assurez-vous que l'appareil est complètement hors tension pour éviter d'endommager l'écran.
• Pour le câblage de l'écran TFT, vérifiez attentivement le sens d'insertion du câble plat FPC pour éviter tout dysfonctionnement dû à une connexion inversée.

Câblage écran TFT résistif

Câblage écran TFT résistif

prompt

• Le pack de l'écran TFT comprend deux câbles plats FPC : 14P (câble étroit) et 16P (câble large).
• Pour un écran résistif, utilisez obligatoirement le câble 14P (câble étroit).

Câblage écran TFT résistif FLY-Gemini V1

Câblage écran TFT résistif FLY-Gemini V2

Câblage câble TFT V1

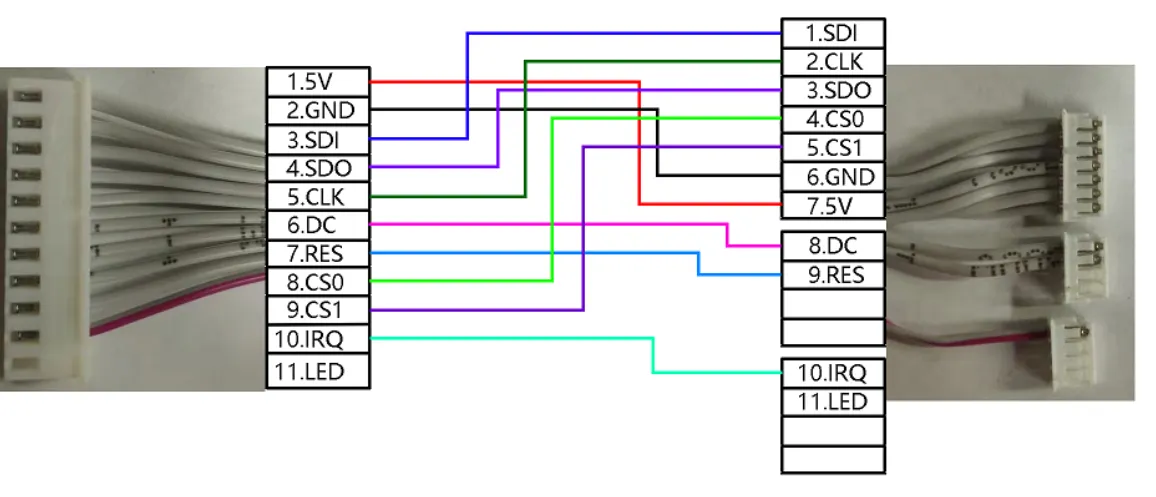

Câblage du câble plat pour écran TFT résistif

prompt

• Veuillez noter la séquence des broches du câble pour assurer une connexion correcte.

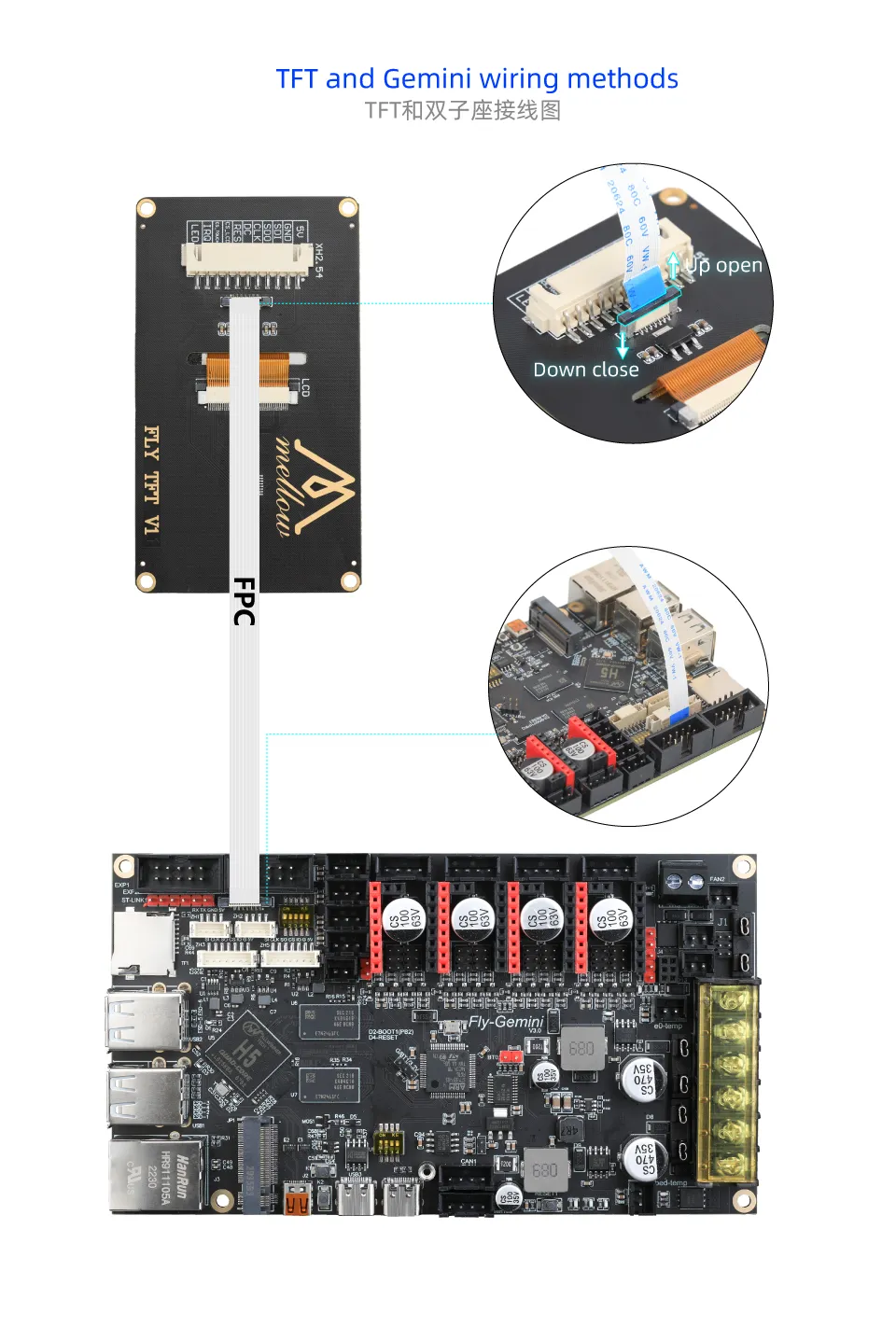

1. Schéma d'installation de l'écran TFT

Référence de séquence des broches

Méthode de connexion

Câblage HDMI

Câblage HDMI

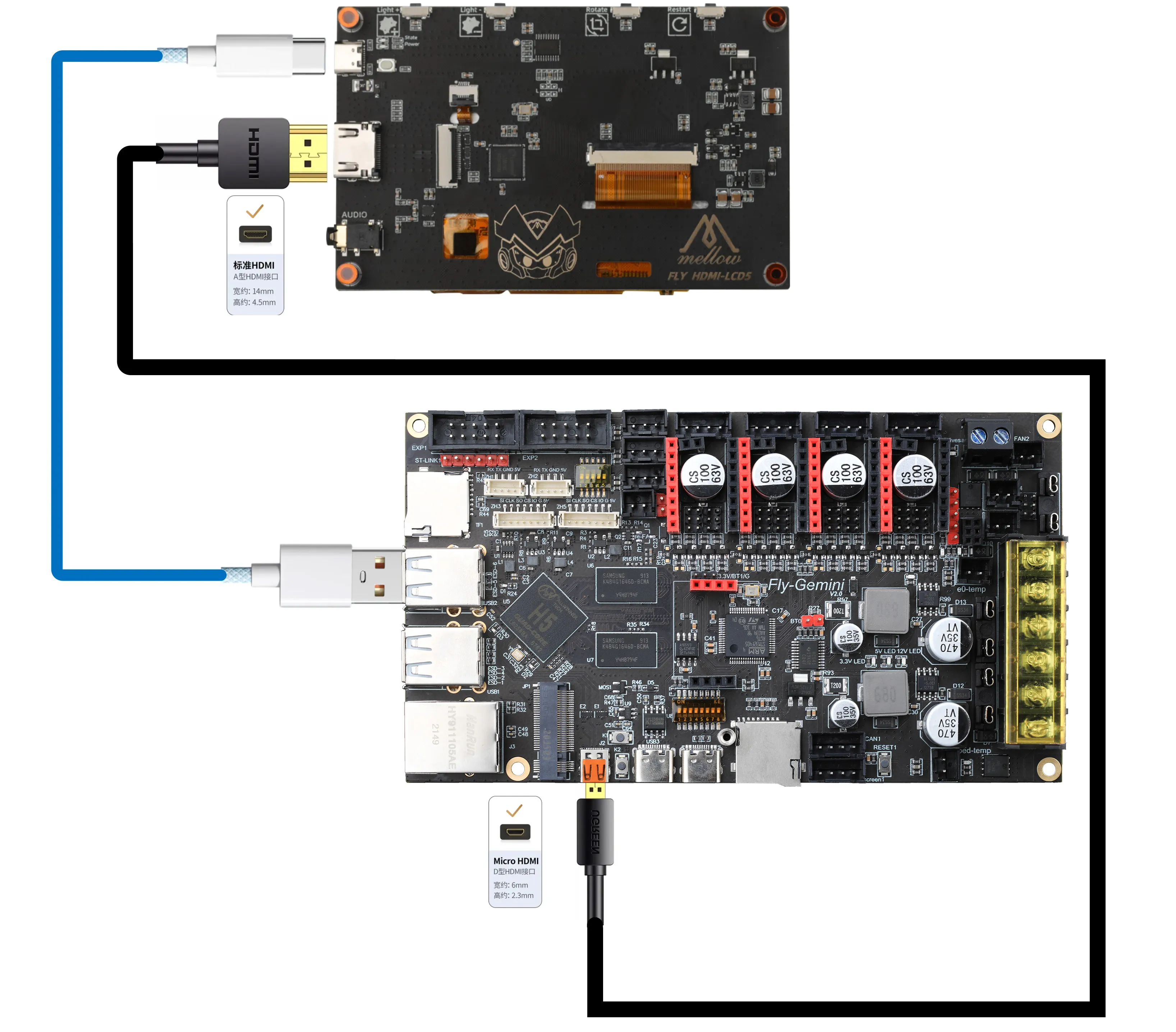

1. Schéma de câblage pour l'écran FLY-HDMI-LCD5

Configuration de l'écran

Système FLYOS-FAST

Configuration de l'écran pour le système FLYOS-FAST

1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.6.110/

Interface fluidd : Décochez "Filtrer les fichiers et dossiers cachés"

Interface mainsail : Cochez "Afficher les fichiers cachés"

2. Accédez au dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf

3. Modifiez le fichier sys-config.conf en ajustant les paramètres correspondants selon le type d'écran

Méthode de configuration écran TFT résistif

• Modifiez la valeur après screen= en fly-tft-v1
• Modifiez klipper_screen=0 en klipper_screen=1
• Référence après modification :

screen=fly-tft-v1

• Modification simultanée requise :

klipper_screen=1

Méthode de configuration écran HDMI

• Modifiez la valeur après screen= en hdmi
• Modifiez klipper_screen=0 en klipper_screen=1
• Référence après modification :

screen=hdmi

• Modification simultanée requise :

klipper_screen=1

Points d'attention pour la configuration

• Vérifiez que les commutateurs DIP au dos de l'écran sont correctement positionnés : Resi pour les écrans résistifs.
• Le format du fichier de configuration doit être clé=valeur, sans espace après le signe égal.
• Ne modifiez pas arbitrairement le format du fichier de configuration, sinon les paramètres ne seront pas appliqués.

4. Après avoir enregistré la configuration, redémarrez le système pour l'appliquer.
