Подключение и настройка экрана

Подключение экрана

Важное предупреждение по безопасности

• При подключении TFT или HDMI экрана с помощью FPC шлейфа обязательно выполняйте операцию при полном отключении питания, чтобы предотвратить повреждение экрана.
• При подключении TFT экрана внимательно проверьте направление вставки FPC шлейфа, чтобы избежать обратного подключения и неисправности устройства.

Подключение TFT резистивного экрана

Подключение TFT резистивного экрана

подсказывать

• В комплекте с TFT экраном идут два FPC шлейфа: 14P (узкий) и 16P (широкий).
• Для резистивного экрана обязательно используйте шлейф 14P (узкий).

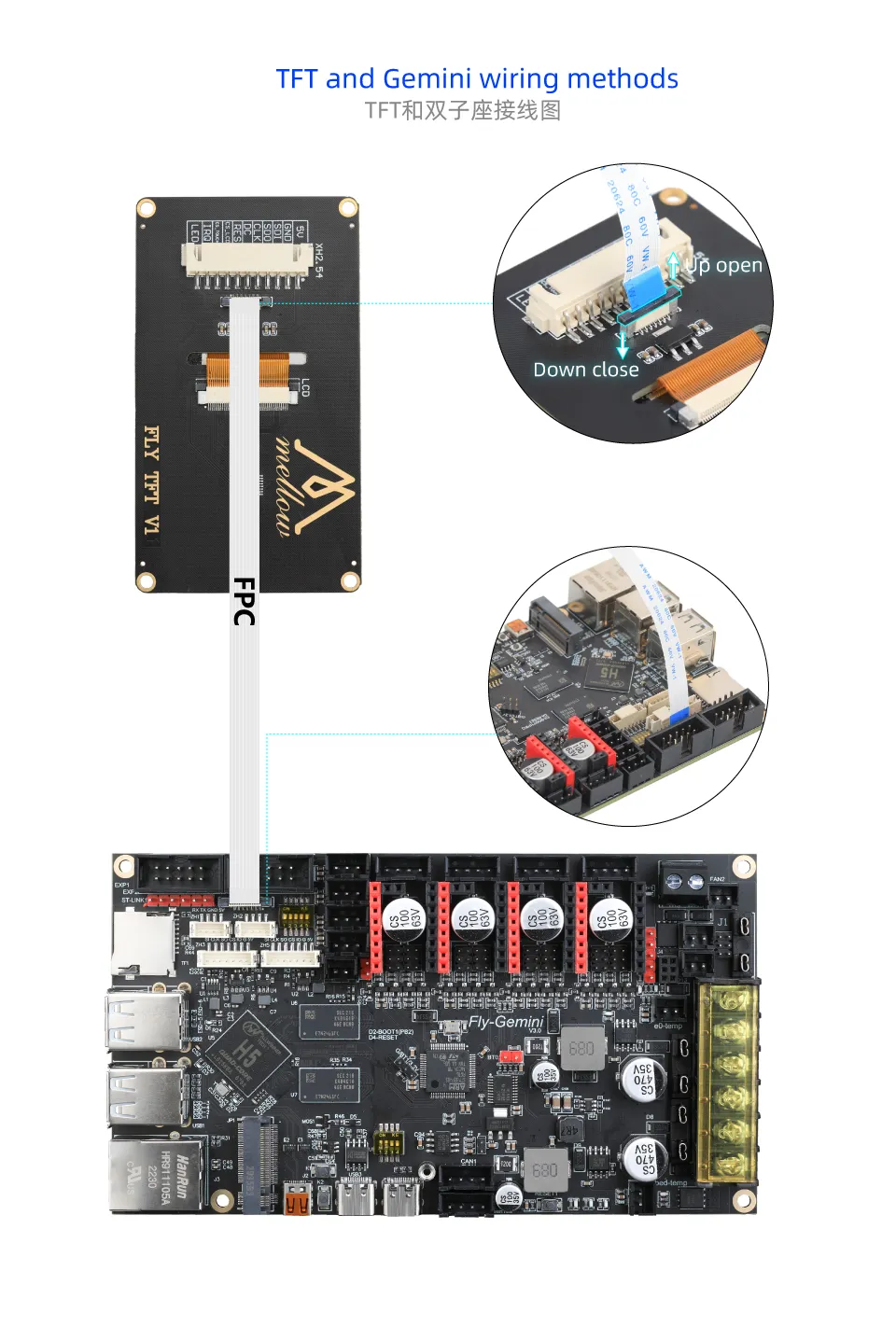

Подключение FLY-Gemini TFT V1 резистивного экрана

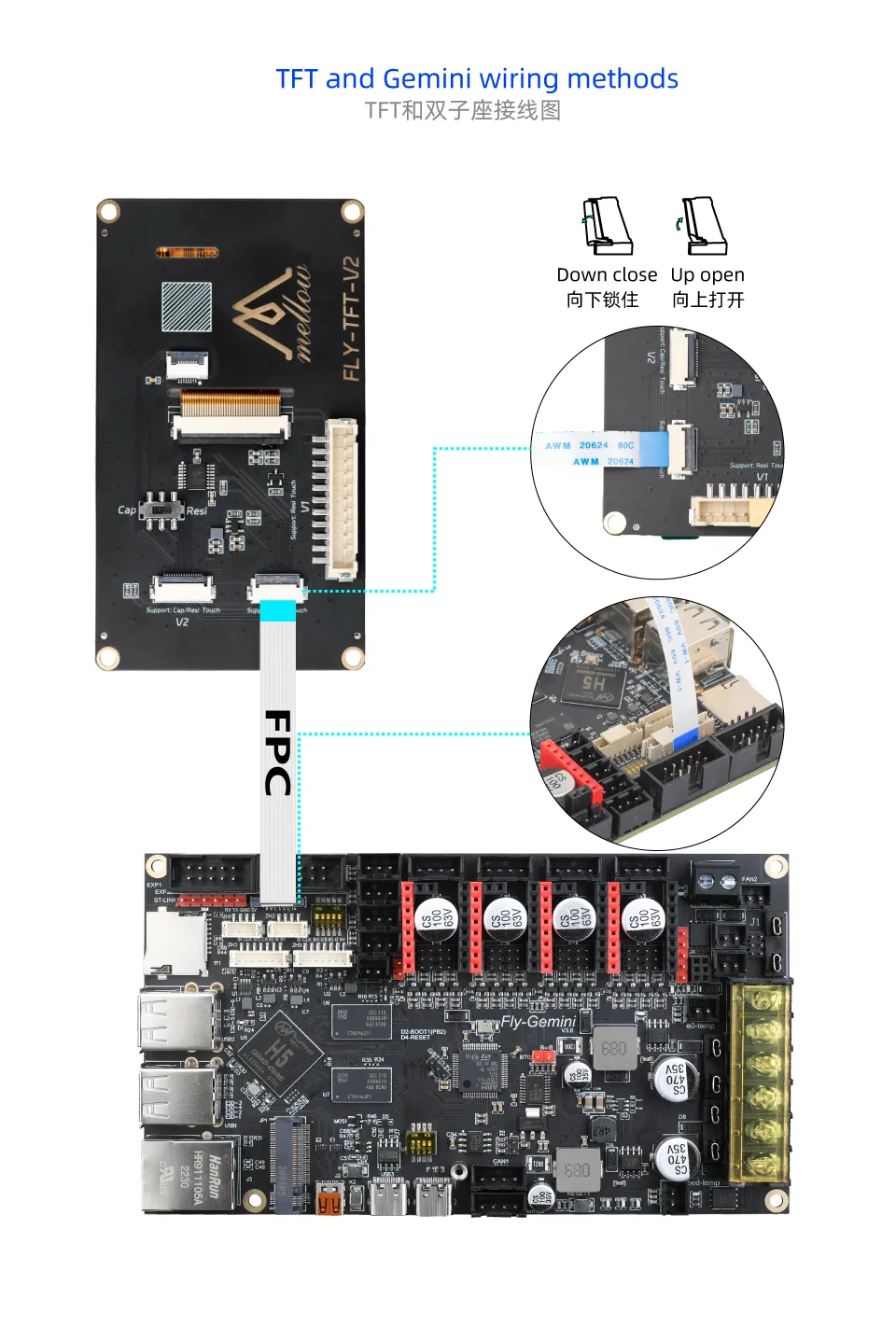

Подключение FLY-Gemini TFT V2 резистивного экрана

Подключение шлейфа TFT V1

Подключение шлейфа TFT резистивного экрана

подсказывать

• Обратите внимание на порядок подключения шлейфа, убедитесь в правильном соединении.

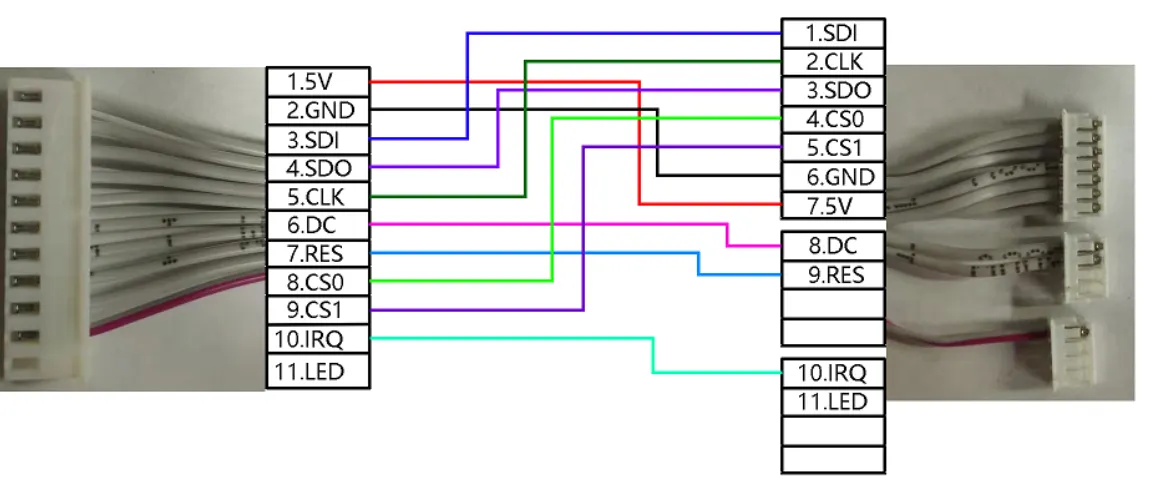

1. Схема установки TFT экрана

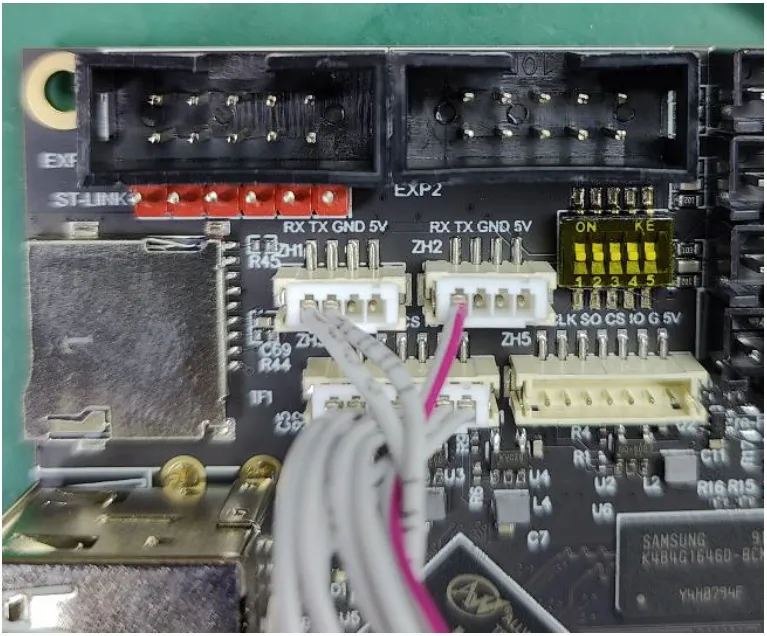

Справочная схема подключения

Способ подключения

Подключение HDMI

Подключение HDMI

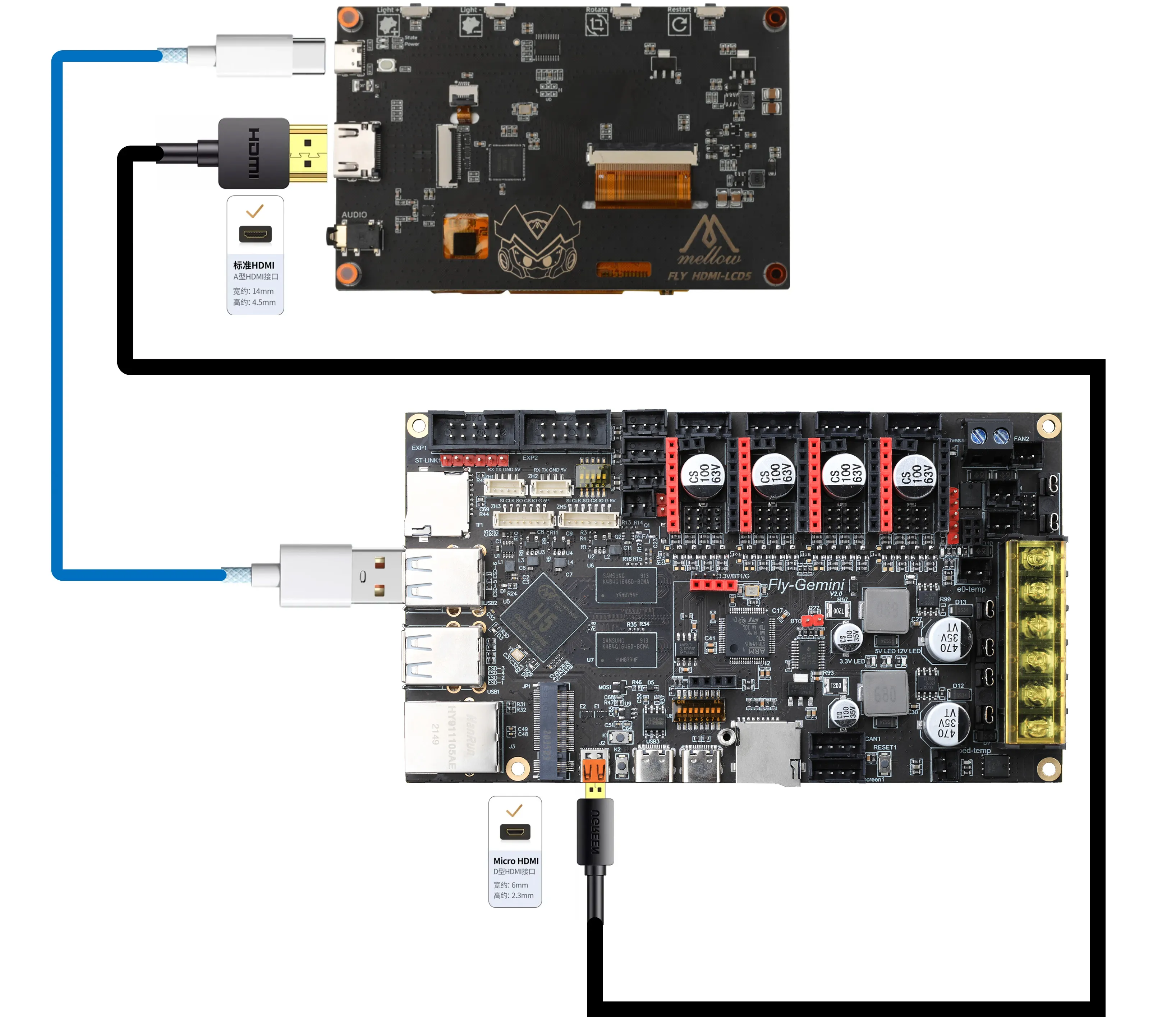

1. Схема подключения экрана FLY-HDMI-LCD5

Настройка экрана

Система FLYOS-FAST

Настройка экрана в системе FLYOS-FAST

1. В браузере перейдите по IP-адресу устройства, например: http://192.168.6.110/

В интерфейсе fluidd: снимите галочку "Скрывать скрытые файлы и папки"

В интерфейсе mainsail: поставьте галочку "Показывать скрытые файлы"

2. Перейдите в отображаемую папку .flyos-config, найдите файл конфигурации sys-config.conf

3. Отредактируйте файл sys-config.conf, изменив соответствующие параметры в зависимости от типа экрана.

Метод настройки TFT резистивного экрана

• Необходимо изменить значение после screen= на fly-tft-v1
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример измененного файла:

screen=fly-tft-v1

• Также необходимо изменить:

klipper_screen=1

Метод настройки HDMI экрана

• Необходимо изменить значение после screen= на hdmi
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример измененного файла:

screen=hdmi

• Также необходимо изменить:

klipper_screen=1

Внимание при настройке

• Убедитесь, что переключатели на задней стороне экрана установлены правильно: для резистивного экрана переключите на Resi.
• Формат конфигурационного файла должен быть ключ=значение, после знака равенства не должно быть пробелов.
• Запрещается самостоятельно изменять формат конфигурационного файла, иначе настройки не вступят в силу.

4. После сохранения конфигурации перезагрузите систему для применения настроек.
