펌웨어 업데이트 및 플래싱

주의사항

• 출고 시 이미 펌웨어가 사전 설치되어 있습니다.

펌웨어 다운로드

• 펌웨어 설명
• wbtn-vX.X.X-X-XXXXXX-full.bin은 전체 펌웨어로, 0x0 주소부터 플래싱해야 하며, 플래싱 후 모든 설정이 유지되지 않습니다.
• wbtn-vX.X.X-X-XXXXXX-delta.bin은 증분 펌웨어로, 0x10000 주소부터 플래싱해야 하며, 펌웨어만 업데이트되고 기존 설정에는 영향을 주지 않습니다.
• wbtn-vX.X.X-X-XXXXXX-www.bin은 UI 펌웨어로, 0x290000 주소부터 플래싱해야 하며, 웹 프론트엔드 UI만 업데이트되고 기존 펌웨어 및 설정에는 영향을 주지 않습니다.
• Loading...

펌웨어 업데이트

• AirClick의 전원을 끈 상태에서, BOOT 버튼을 누른 채로 AirClick의 ESP32 플래싱 포트를 컴퓨터에 연결해야 합니다.


1. USB 플래싱 도구 flash_download_tool 다운로드
   • 아래 다운로드 링크를 클릭하세요.

• Loading...

2. flash_download_tool_3.9.4.exe를 실행하세요. 주의: 플래싱 도구를 실행하면 먼저 CMD 창이 나타난 후 플래싱 도구 인터페이스가 나타납니다. CMD 창을 절대 닫지 마세요.
3. 플래싱 도구에서 ChipType:을 ESP32-C3로 선택하세요.
4. 플래싱 도구에서 WorkMode:을 Develop으로 선택하세요.
5. 플래싱 도구에서 LoadMode:을 USB로 선택하세요.
6. 마지막으로 OK를 클릭하세요. 아래 그림을 참고하세요.

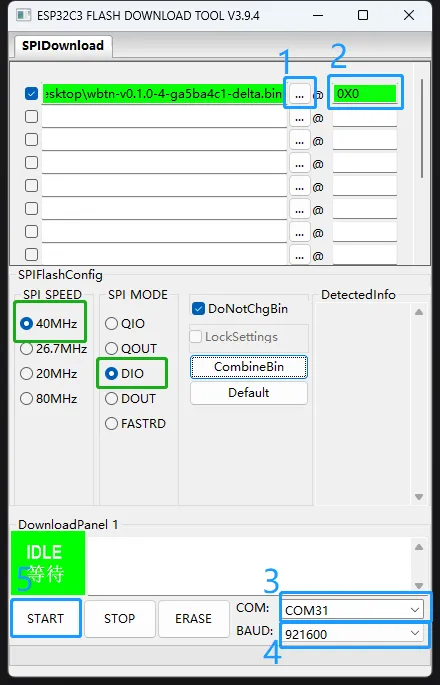

7. 클릭 후 아래 그림과 같은 화면이 나타납니다.


팁

• 위 그림의 녹색 박스 영역은 반드시 그림과 동일하게 유지해야 하며, 임의로 수정하지 마세요.

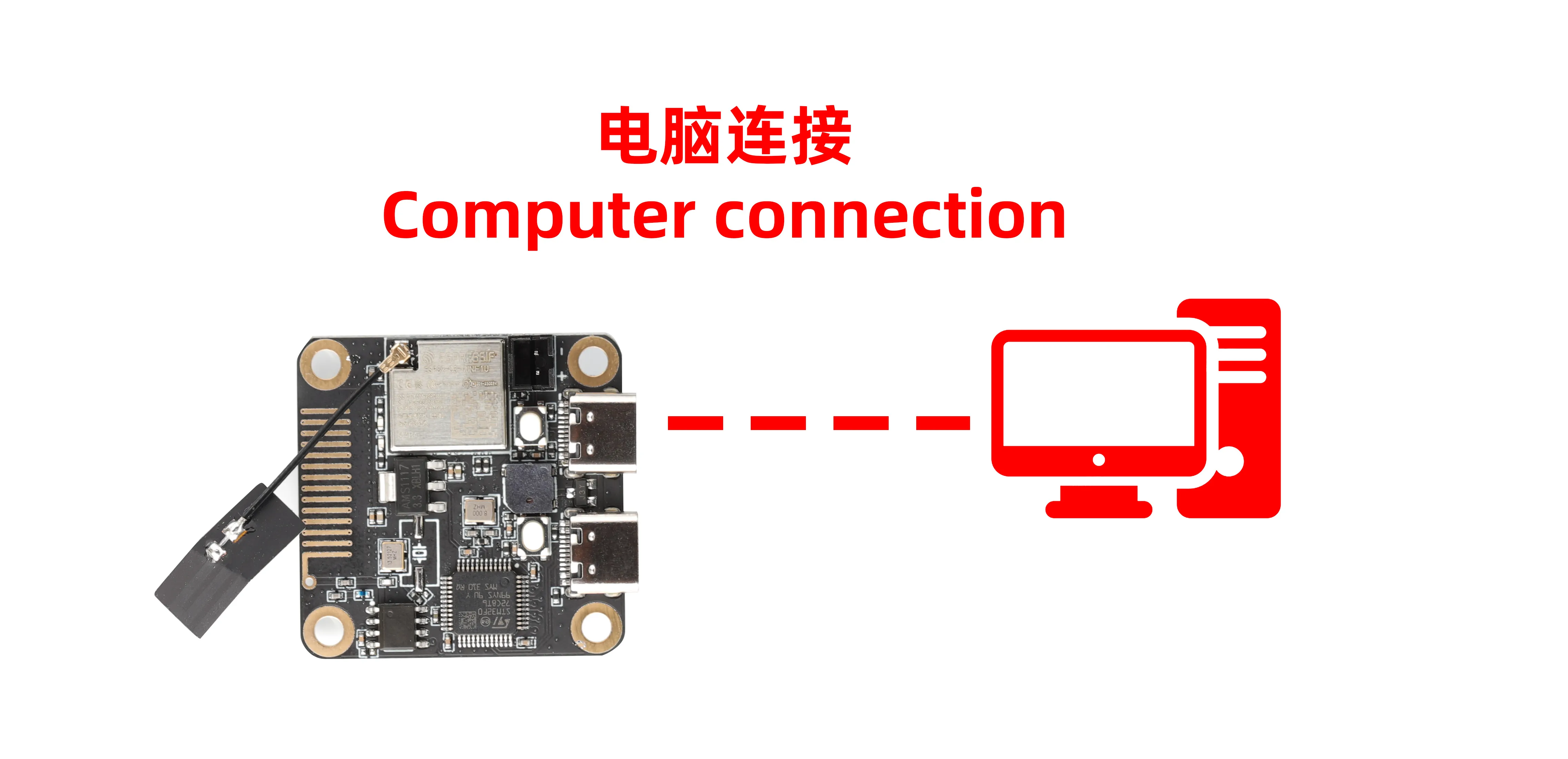

8. AirClick을 USB-Type-C 케이블로 컴퓨터에 연결하세요.
9. 위 그림의 파란색 영역 1 버튼을 클릭하여 플래싱할 펌웨어를 선택하세요.
10. 위 그림의 파란색 영역 2를 클릭하여 플래싱 주소를 입력하세요.
11. 위 그림의 파란색 영역 3을 클릭하여 AirClick의 시리얼 포트를 선택하세요. (포트가 보이지 않으면 AirClick의 플래싱 버튼을 누른 상태에서 컴퓨터에 연결하세요.)
12. 위 그림의 파란색 영역 4에서 보드레이트를 최대 921600으로 선택하세요.
13. 위 그림의 파란색 영역 5를 클릭하여 플래싱을 시작하세요. 플래싱이 완료될 때까지 기다린 후 AirClick의 펌웨어 업그레이드가 완료됩니다. (플래싱 완료 메시지가 나타날 때까지 AirClick의 데이터 케이블을 분리하지 마세요.)
