화면 배선 및 구성

화면 배선

중요 안전 경고

• TFT 또는 HDMI 화면을 FPC 케이블로 연결할 때는 반드시 완전히 전원이 차단된 상태에서 작업하여 화면 손상을 방지하세요.
• TFT 화면 배선 시 FPC 케이블의 삽입 방향을 주의 깊게 확인하고, 케이블 역접속으로 인한 장치 고장을 피하세요.

TFT 저항식 터치스크린 배선

TFT 저항식 터치스크린 배선

팁

• TFT 화면 패키지에는 14핀(좁은 케이블)과 16핀(넓은 케이블) 두 종류의 FPC 케이블이 포함되어 있습니다.
• 저항식 터치스크린은 반드시 14핀(좁은 케이블)을 사용하세요.

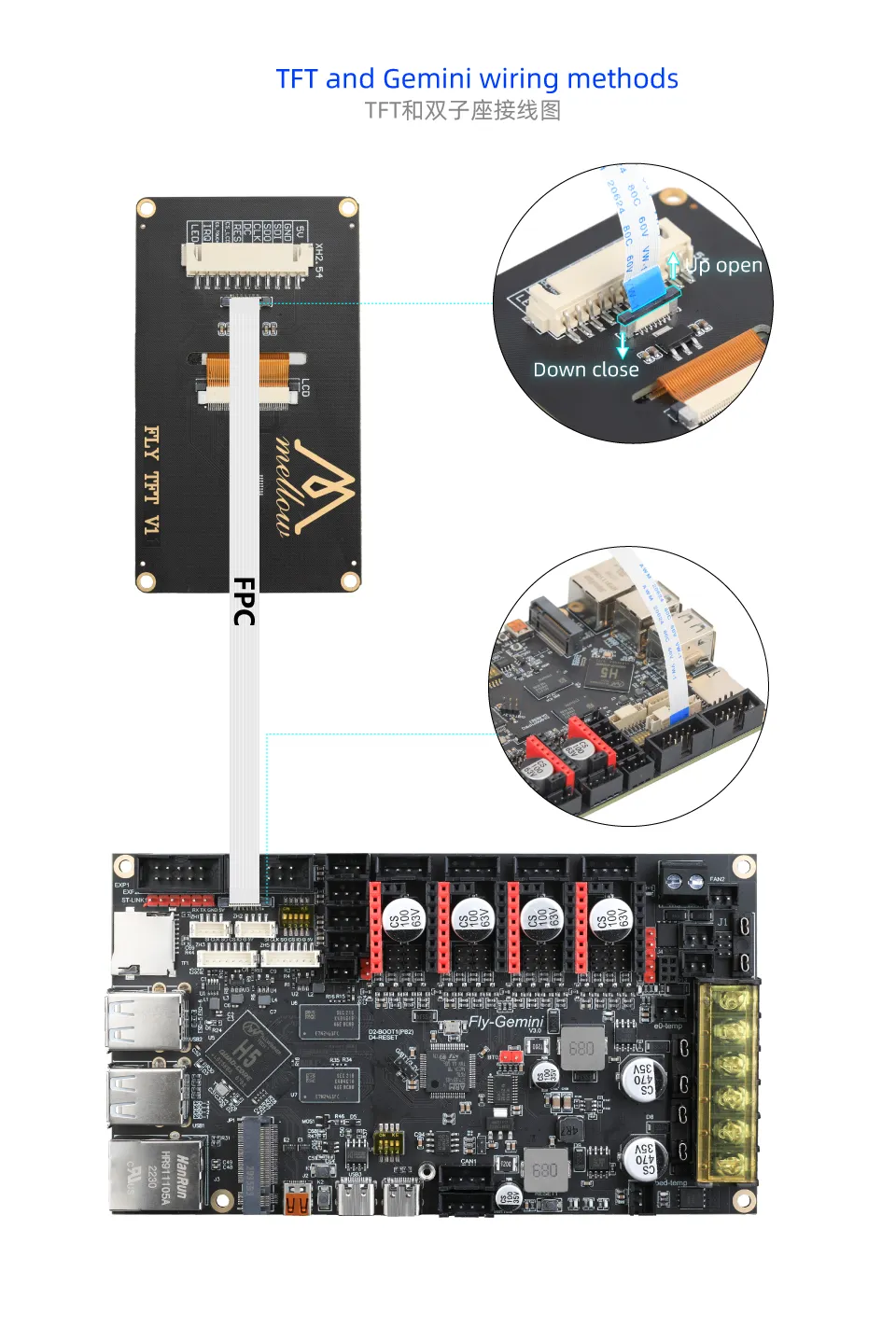

FLY-Gemini TFT V1 저항식 터치스크린 배선

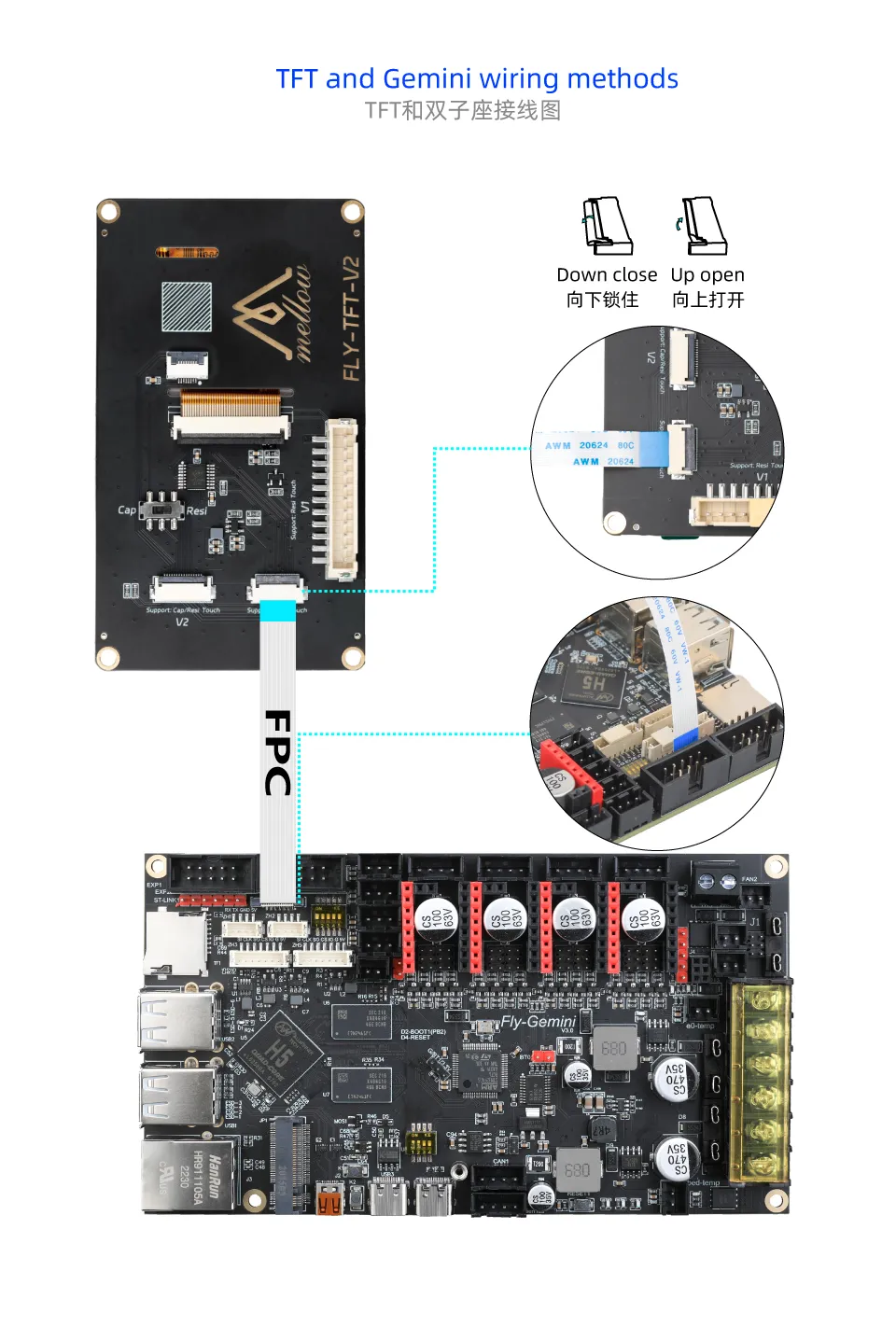

FLY-Gemini TFT V2 저항식 터치스크린 배선

TFT V1 케이블 배선

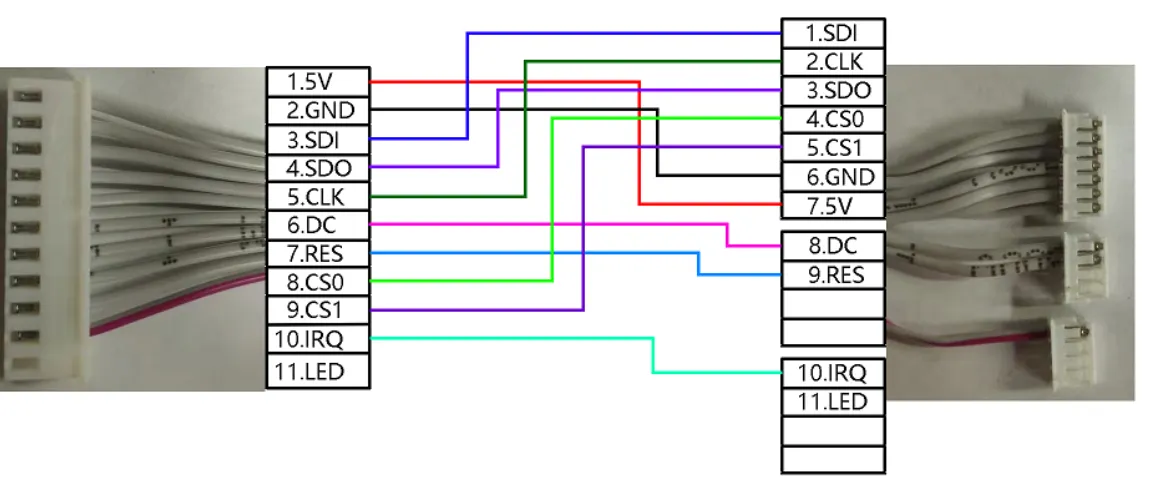

TFT 저항식 터치스크린 케이블 배선

팁

• 케이블 연결 핀 배열을 확인하여 정확하게 접속하세요.

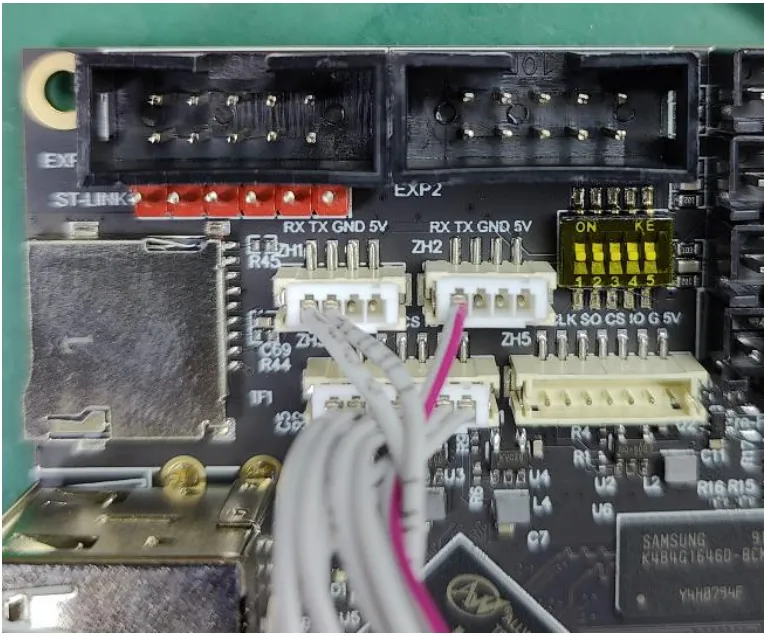

1. TFT 화면 설치 예시

핀 배열 참조

연결 방식

HDMI 배선

HDMI 배선

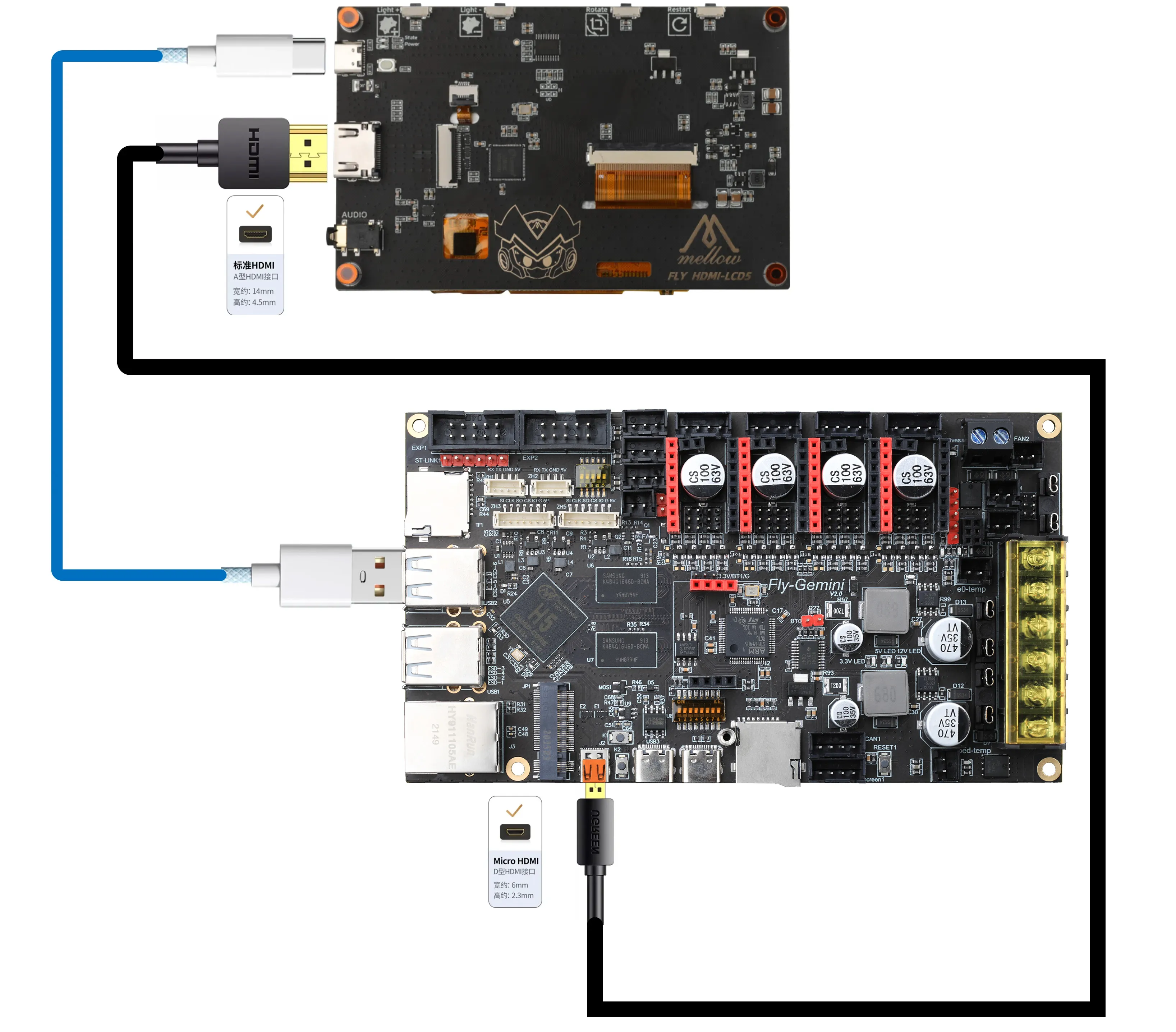

1. FLY-HDMI-LCD5 화면 배선 예시

화면 구성

FLYOS-FAST 시스템

FLYOS-FAST 시스템 화면 구성

1. 브라우저에서 장치 IP 주소에 접속합니다. 예: http://192.168.6.110/

fluidd 인터페이스 작업: "숨김 파일 및 폴더 필터링" 체크 해제

mainsail 인터페이스 작업: "숨김 파일 표시" 체크

2. 표시된 .flyos-config 폴더로 이동하여 sys-config.conf 구성 파일을 찾습니다.

3. sys-config.conf 파일을 편집하고 화면 유형에 따라 해당 구성 항목을 수정합니다.

TFT 저항식 터치스크린 구성 방법

• screen= 뒤의 내용을 fly-tft-v1로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 후의 참조 예시입니다.

screen=fly-tft-v1

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

HDMI 화면 구성 방법

• screen= 뒤의 내용을 hdmi로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 후의 참조 예시입니다.

screen=hdmi

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

구성 시 주의사항

• 화면 뒷면의 DIP 스위치가 올바르게 설정되었는지 확인하세요: 저항식 터치스크린은 Resi로 설정.
• 구성 파일 형식은 반드시 key=value 형식이어야 하며, 등호 뒤에 공백이 없어야 합니다.
• 구성 파일 형식을 임의로 수정하지 마세요. 그렇지 않으면 구성이 적용되지 않습니다.

4. 구성을 저장한 후 시스템을 재시작하여 구성이 적용되도록 합니다.
