Запись системы

Руководство для новичков по работе с хост-компьютером

Руководство для новичков по работе с хост-компьютером

Подготовка к записи системы

• Кардридер
• Карта TF, объемом не менее 16 ГБ и не более 128 ГБ. Скорость передачи карты TF должна быть класса 10 или выше.
• Если у вас нет карты TF, приобретите модуль M2WE и программатор M2SD. Обратите внимание, что модуль M2WE не поддерживает функцию WiFi в системе FlyOS-Armbian.
• Скачайте соответствующий образ системы
• Скачайте необходимые инструменты для записи

Запись системы

к сведению

• Для записи на карту TF или записи на M2WE через карту TF достаточно использовать только один из методов.
• Обратите внимание, что модуль M2WE не поддерживает функцию WiFi в системе FlyOS-Armbian.

к сведению

• Если в устройстве установлены модуль M2WE и карта памяти, система по умолчанию загружается с карты памяти.
• Для M2WE рекомендуется использовать карту TF для записи системы. Запись через USB на M2WE может завершиться неудачей из-за проблем с совместимостью драйверов и других причин. Рекомендуется напрямую использовать запись на M2WE через карту памяти.
• Убедитесь, что скачанный образ системы соответствует устройству, иначе система не запустится.

Важные замечания

• Обратите внимание, что модуль M2WE не поддерживает функцию WiFi в системе FlyOS-Armbian.

Запись на карту TF

Запись системы на TF-карту

Подготовка

• Сначала установите программное обеспечение SDFormatter и Rufus Инструменты форматирования
• Распакуйте систему, после распаковки имя файла имеет расширение .img
• Не рекомендуется использовать balenaetcher и Raspberry Pi для записи системы
• Вставьте TF-карту в картридер и подключите картридер к USB-порту компьютера
• Если на TF-карте есть данные, сделайте резервную копию. После записи системы не рекомендуется снимать TF-карту, если только вы не запишете её на M2WE

Форматирование TF-карты

• Используйте программу SDFormatter.exe для форматирования TF-карты
• Выберите диск, который вы хотите отформатировать

• Либо используйте встроенную утилиту управления дисками Windows для удаления разделов, после удаления разделов создайте его заново.

Запись на M2WE через карту TF

Через TF-карту к M2WE

к сведению

Системная миграция может полностью перенести образ с TF-карты в M2WE, после завершения миграции содержимое M2WE будет идентично содержимому TF-карты.

• После установки M2WE подключите питание для запуска системы
• Сначала подключитесь к SSH через последовательный порт по ссылке
• Выполните следующую команду, возможно потребуется ввести пароль, введите mellow и нажмите Enter (пароль не отображается при вводе)

sudo nand-sata-install

• Выберите вариант Boot from eMMC - system on eMMC и нажмите клавишу Enter (обычно это значение по умолчанию, просто нажмите Enter)

• При появлении сообщения This script will erase your eMMC. Continue? выберите Yes и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)

• Выберите файловую систему типа ext4 и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)

• Подождите терпеливо, пока не появится индикатор прогресса (если более чем за 2 минуты индикатор не появится, нажмите CTRL+C, чтобы прервать операцию, затем перезагрузите устройство и повторите попытку)

• Во время процесса миграции не отключайте питание и не выполняйте другие операции, пока миграция не завершится
• После завершения миграции нажмите Enter, чтобы продолжить, и дождитесь полного выключения устройства

• После выключения отключите TF-карту, снова подключите питание и запустите устройство, теперь система будет загружаться из eMMC

Запись на M2WE через USB

Загрузка в M2WE через USB

Подготовка

Подготовка

• Установите программное обеспечение SDFormatter и Rufus Инструменты форматирования
• Скачайте драйвер M2WE BOOT
• Распакуйте систему, после распаковки имя файла имеет расширение .img
• Не рекомендуется использовать balenaetcher и Raspberry Pi для загрузки системы
• Установите M2WE или SD-карту на M2SD, затем подключите M2SD к USB-порту компьютера
• Если на M2WE есть данные, сделайте резервную копию

Установка драйвера

• Запустите программу Zadig
• За исключением первого Zadig, который можно запустить без установки, остальные два необходимо установить. В процессе установки просто нажимайте «Далее» или «Next»
• Запустите Zadig, в верхней строке меню выберите «Options» и поставьте галочку на «List All Devices»

подсказывать

Убедитесь, что устройство подключено к компьютеру, когда нажата кнопка

• Установите M2WE, удерживая кнопку BOOT и подключив двойной USB к компьютеру

FLY-C8

• Порт FLY-C8

FLY-Pi v2

• Порт FLY-Pi v2

FLY-Pi(π)

• Порт FLY-Pi

FLY-Gemini

• Порт FLY-Gemini

• Запустите Zadig

• Если все нормально, в Zadig появится устройство с названием Unknow Device #x или USB Device(VID_1f3a_PID_efe8), выберите его

• После выбора устройства проверьте, совпадает ли его USB ID с изображением выше, если нет, выберите другое устройство
• На втором изображении нужно выбрать только версию WinUSB(vxxxxxxx), версия не важна
• Нажмите Install Driver, чтобы установить драйвер

подсказывать

• Драйвер USB установлен (драйвер устанавливается один раз, при последующей загрузке драйвер не нужно устанавливать повторно)
• Откройте установленный FLY-BOOT, нажмите Проверить устройство
• Если вы выполнили предыдущие шаги правильно, будет сообщение о наличии доступного устройства
• Нажмите запуск BOOT, если все нормально, появится сообщение о том, что BOOT успешно активирован

Форматирование M2WE

• Используйте программу TFFormatter.exe, чтобы отформатировать диск BOOT

• Или используйте встроенную в WIN утилиту управления дисками, удалите разделы, а затем создайте их заново.
• Теперь вы можете открыть проводник, появится 14,5 ГБ USB-накопителя (16 ГБ eMMC отображается как 14,5 ГБ)
• Вы можете напрямую использовать Win32diskimager для записи образа системы, выбрав диск в качестве диска 14,5 ГБ

Запись на M2WE

Запись системы

1. Откройте Rufus, выберите устройство. Емкость выбранного устройства должна соответствовать емкости установленной в компьютер карты записи.



2. Тип загрузки. По умолчанию выберите Файл образа.

3. Для выбора образа нажмите кнопку Выбрать справа от Тип загрузки и выберите распакованный файл .img.

4. После выбора файла образа поле Тип загрузки отобразит имя выбранного файла образа.



5. Нажмите кнопку Начать. Если появится окно с предупреждением о необходимости очистки данных на диске, нажмите ОК.



6. По завершении записи компьютер подаст звуковой сигнал, а полоса прогресса отобразит статус Готово.



7. После завершения записи не спешите извлекать карту памяти.

8. Откройте проводник и проверьте, появился ли диск с названием BOOT.



9. Появление файла FlyOS-env означает успешную запись системы.

10. Установите системную карту на материнскую плату.

Запись на M2WE или карту TF через программатор M2SD

Установите M2WE или SD-карту на M2SD

Важно

• Этот продукт поддерживает USB3.0
• Этот продукт не поддерживает одновременную установку TF и M2WE
• После установки M2WE или SD-карты подключите к компьютеру через USB-порт, чтобы отформатировать
• Не устанавливайте устройства, такие как NVME, иначе это приведет к повреждению устройства !!!

Установка M2WE

Установка TF

Подготовительные работы

• Сначала установите программное обеспечение SDFormatter и Rufus Инструменты форматирования
• Распакуйте систему, после распаковки имя файла имеет расширение .img
• Не рекомендуется использовать balenaetcher и Raspberry Pi для записи системы
• Установите M2WE или SD-карту на M2SD, затем подключите M2SD к USB-порту компьютера
• Если на M2WE или TF-карте есть данные, сделайте резервную копию

Форматирование памяти

• Используйте программное обеспечение TFFormatter.exe для форматирования
• Выберите диск, который вы хотите отформатировать

• Или используйте встроенную в WIN утилиту управления дисками, удалите разделы, а затем создайте их заново.

Запись системы

Запись системы

1. Откройте Rufus, выберите устройство. Емкость выбранного устройства должна соответствовать емкости установленной в компьютер карты записи.



2. Тип загрузки. По умолчанию выберите Файл образа.

3. Для выбора образа нажмите кнопку Выбрать справа от Тип загрузки и выберите распакованный файл .img.

4. После выбора файла образа поле Тип загрузки отобразит имя выбранного файла образа.



5. Нажмите кнопку Начать. Если появится окно с предупреждением о необходимости очистки данных на диске, нажмите ОК.



6. По завершении записи компьютер подаст звуковой сигнал, а полоса прогресса отобразит статус Готово.



7. После завершения записи не спешите извлекать карту памяти.

8. Откройте проводник и проверьте, появился ли диск с названием BOOT.



9. Появление файла FlyOS-env означает успешную запись системы.

10. Установите системную карту на материнскую плату.

Установка системной карты памяти

Установка карты TF на PI V2

• После записи системы на карту TF, необходимо установить карту TF в PI V2, иначе система не запустится

Установка карты M2WE на PI V2

• Обратите внимание, что если есть карта TF, система по умолчанию загружается с карты TF
• Для фиксации винтов необходимо использовать шестигранный ключ 1,27

Установка карты TF на PI

• После записи системы на карту TF, необходимо установить карту TF в PI, иначе система не запустится

Установка карты M2WE на PI

• Обратите внимание, что если есть карта TF, система по умолчанию загружается с карты TF
• Для фиксации винтов необходимо использовать шестигранный ключ 1,27

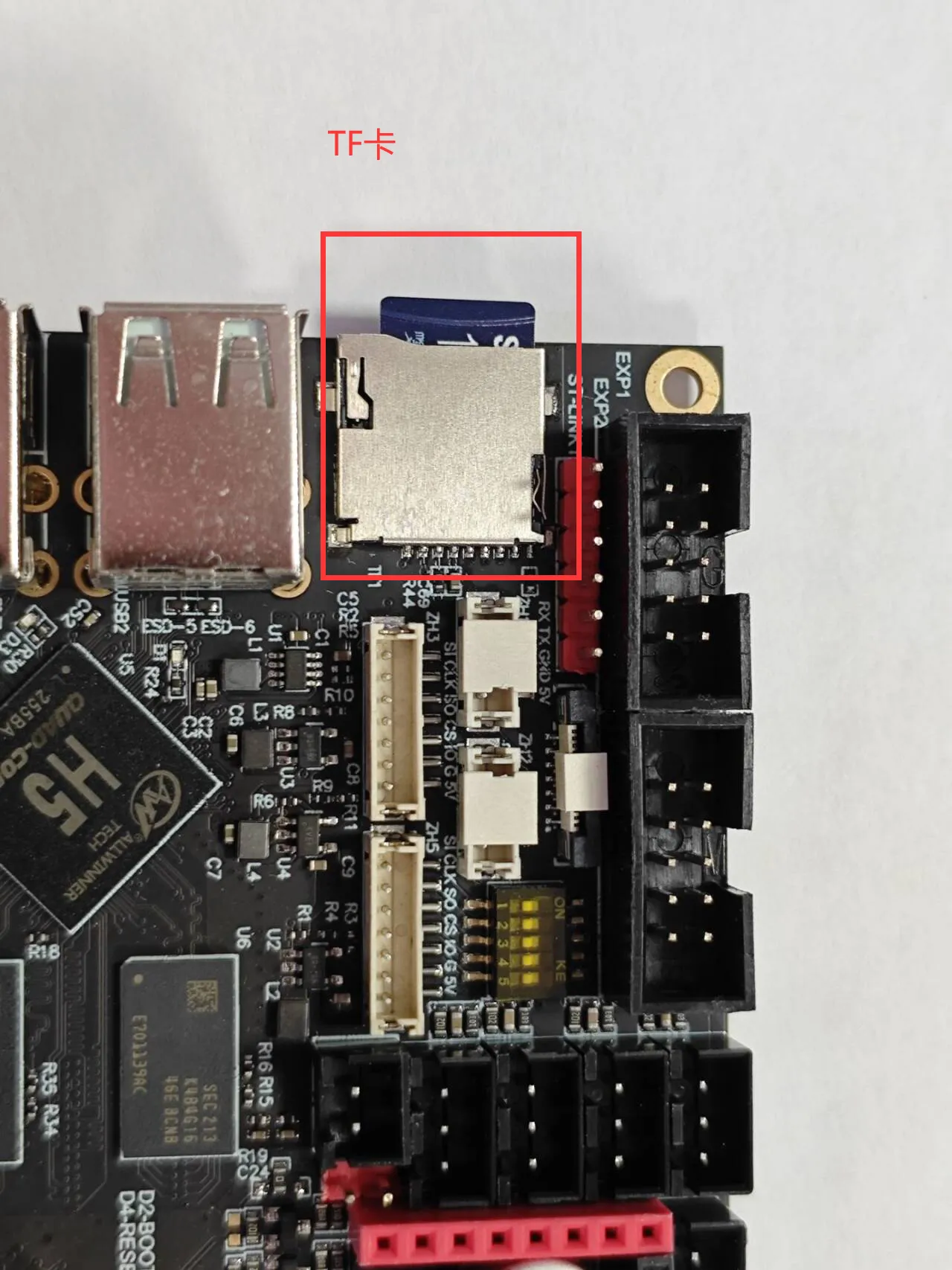

Установка карты TF на C8

• После записи системы на карту TF, необходимо установить карту TF в C8, иначе система не запустится

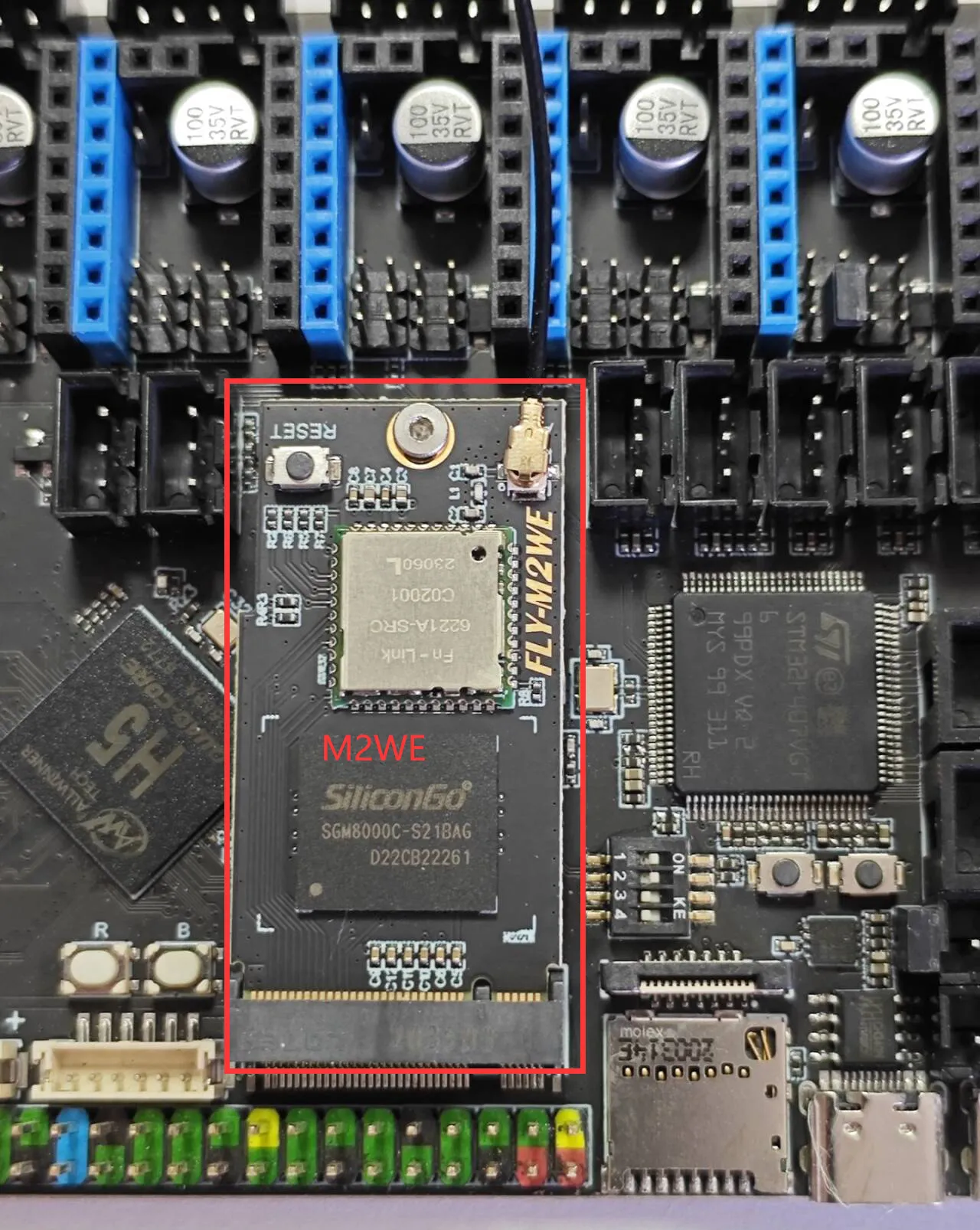

Установка карты M2WE на C8

• Обратите внимание, что если есть карта TF, система по умолчанию загружается с карты TF
• Для фиксации винтов необходимо использовать шестигранный ключ 1,27

Установка карты TF на Gemini-V3

• После записи системы на карту TF, необходимо установить карту TF в Gemini-V3, иначе система не запустится

Установка карты M2WE на Gemini-V3

• Обратите внимание, что если есть карта TF, система по умолчанию загружается с карты TF
• Для фиксации винтов необходимо использовать шестигранный ключ 1,27

Установка карты TF на LITE2.1

• После записи системы на карту TF, необходимо установить карту TF в LITE2.1, иначе система не запустится

Установка карты TF на MINI PAD

• После записи системы на карту TF, необходимо установить карту TF сзади MINI PAD, иначе система не запустится
