Подключение материнской платы

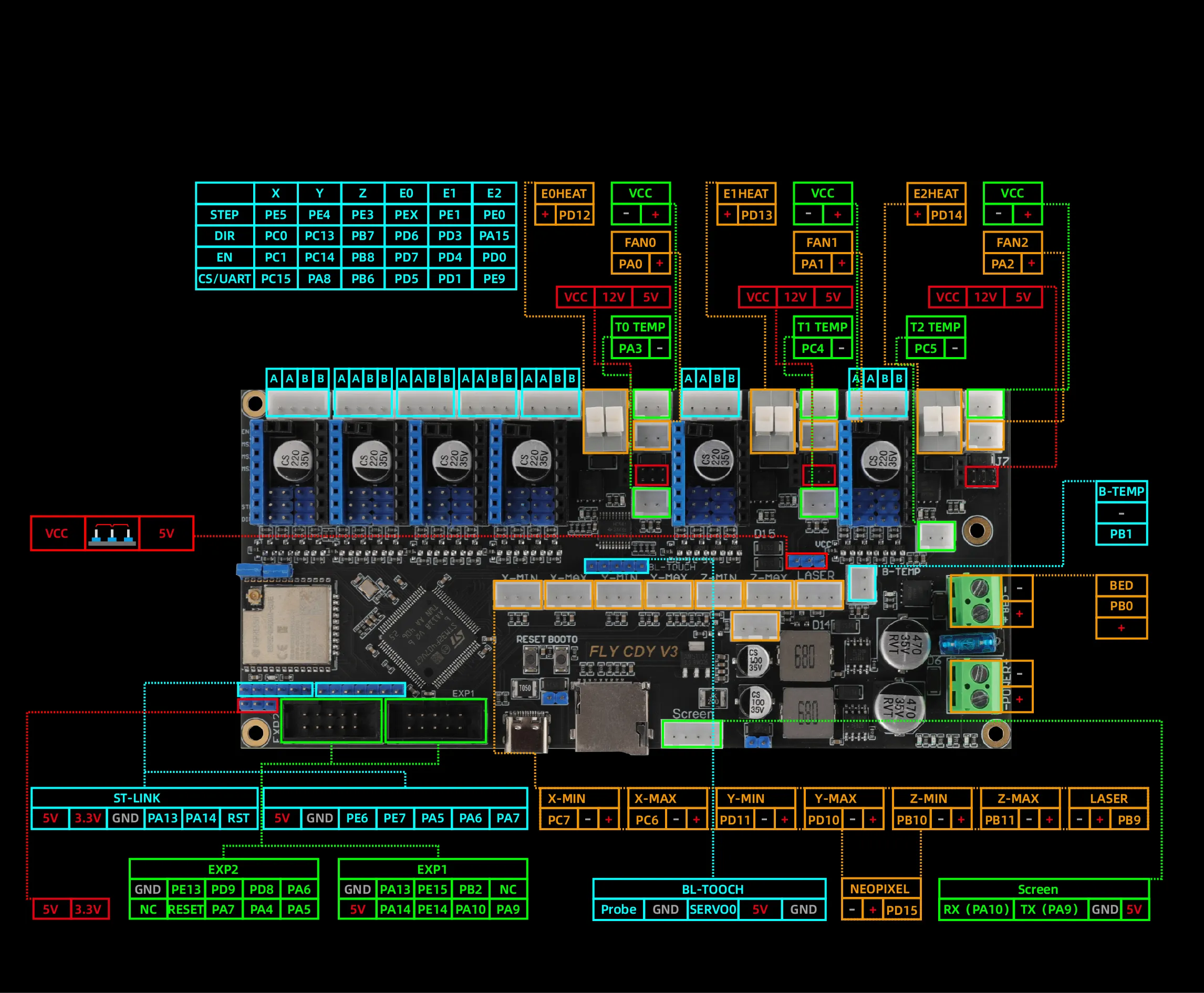

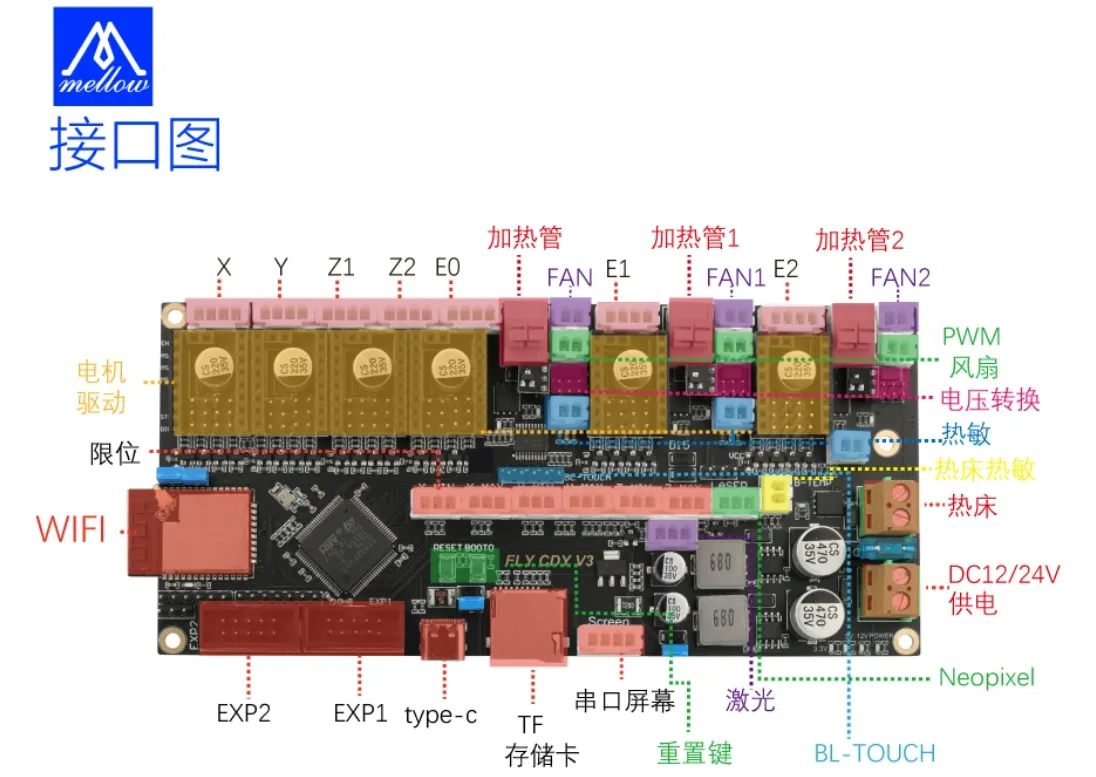

Схема интерфейсов
Описание интерфейсов
Описание выводов (Pin)

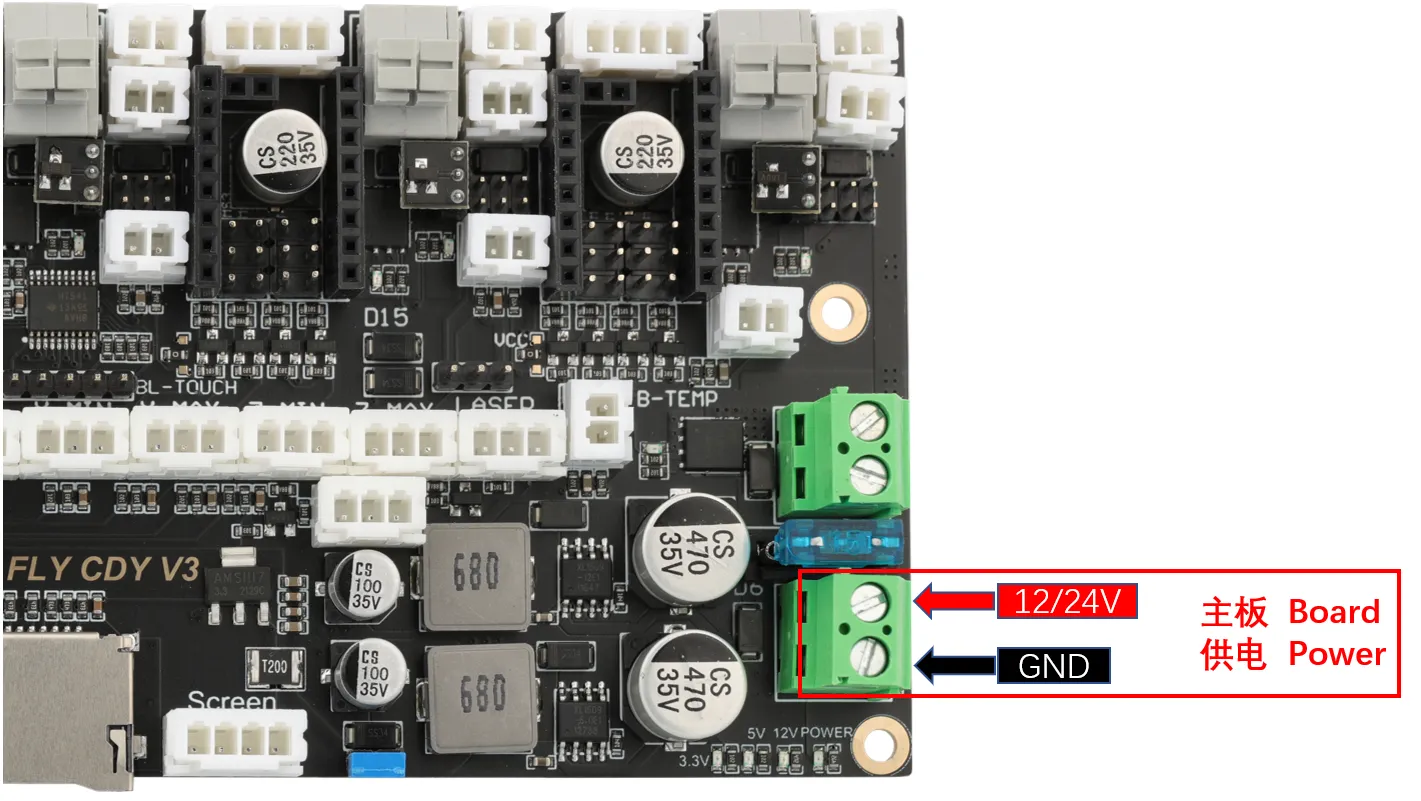

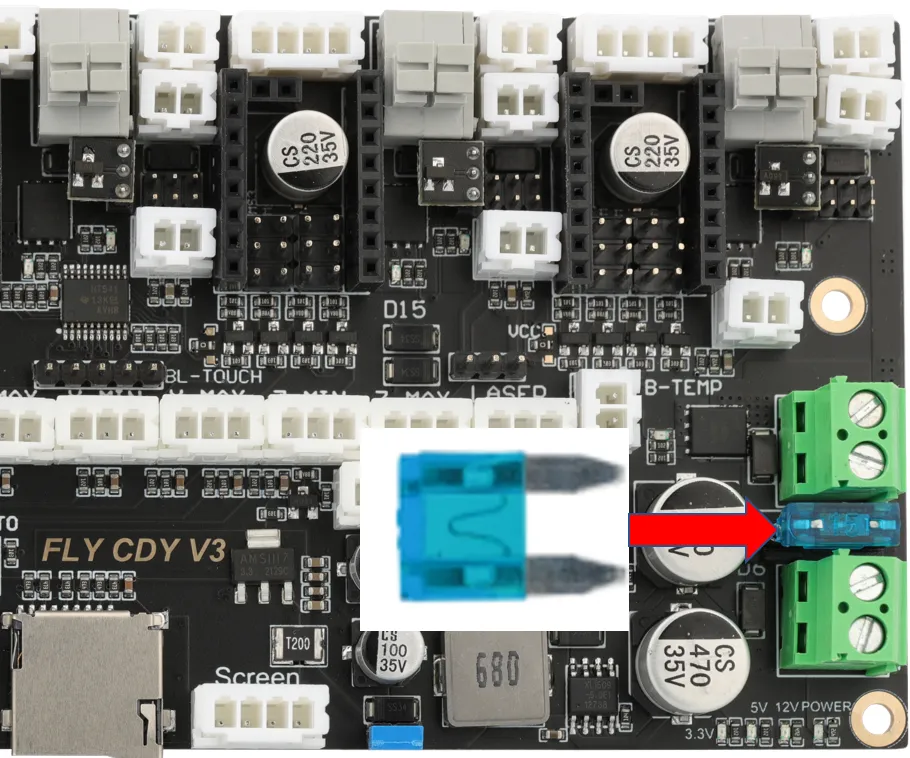

Подключение питания
Установка драйверов
Перемычки режима работы драйверов на плате
-
Режим STEP/DIR. В этом режиме микрошаг (subdivision) настраивается с помощью перемычек, а ток регулируется потенциометром. Наиболее распространенные драйверы, требующие этого режима: A4988, 8825. Необходимо свериться с таблицей конфигурации микрошагов от производителя и установить перемычки соответственно.
-
Режим UART. Наиболее распространенные драйверы, использующие этот режим: TMC2208, TMC2209, TMC2226 и т.д. Эти чипы драйверов могут общаться с контроллером через асинхронный последовательный интерфейс UART. Микрошаг, рабочий ток, бесшумный режим и т.д. настраиваются путем изменения конфигурационного файла.
-
Режим SPI. Наиболее распространенные драйверы, использующие этот режим: TMC5160, TMC2130, TMC2240. Параметры, такие как микрошаг, рабочий ток, бесшумный режим, также настраиваются путем изменения конфигурационного файла.
Установка драйверов
-
Перед установкой драйвера необходимо провести соответствующую проверку, чтобы избежать повреждения драйвера или материнской платы.
-
Драйверы FLY: Если функция бесконечного нуля (homing) не используется, установите переключатель DIP в положение 1. Если функция бесконечного нуля используется, установите переключатель DIP в положение ON.
осторожно- ВНИМАНИЕ!!! При установке модуля драйвера обязательно убедитесь, что он вставлен в правильном направлении, т.е. вывод EN находится в левом верхнем углу. В противном случае можно повредить драйвер и даже материнскую плату!!! Также обязательно установите радиатор на драйвер!!!

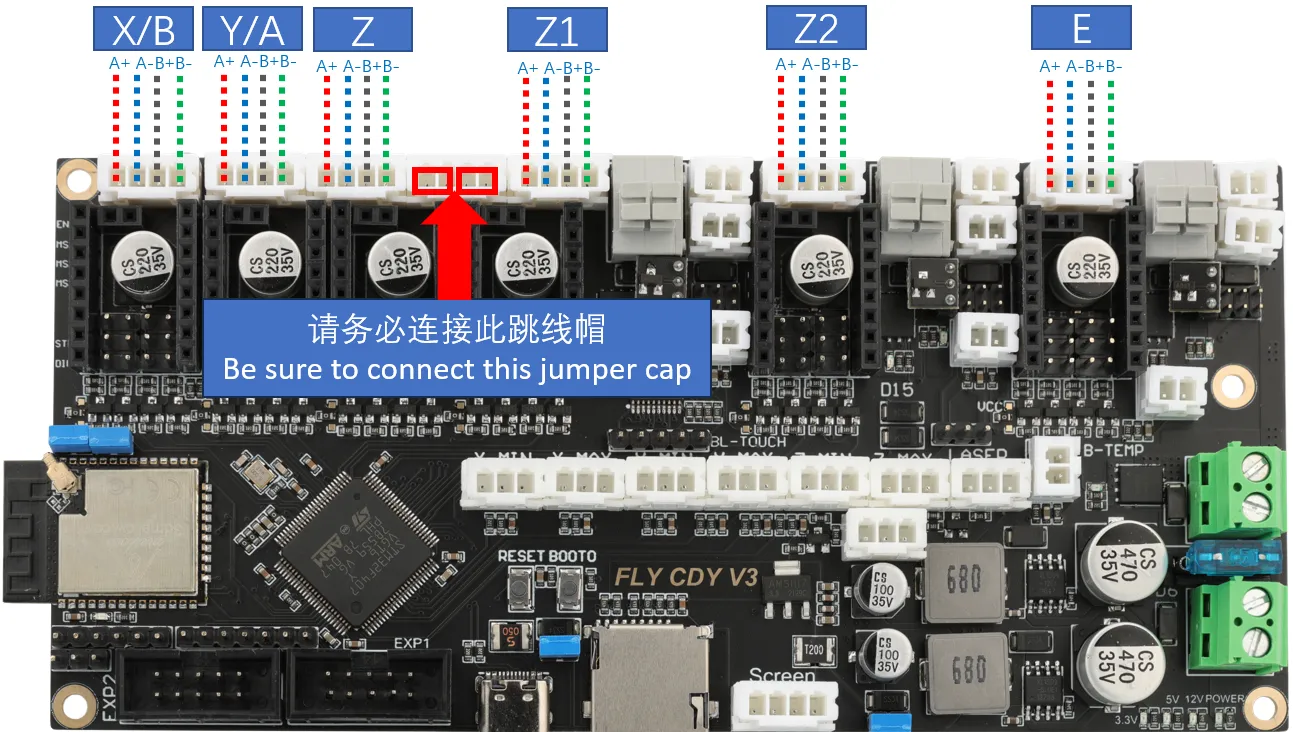

Подключение шагового двигателя
-
В 3D-принтерах наиболее часто используется двухфазный шаговый двигатель с четырьмя проводами. Его принцип работы показан на схеме ниже. Существует два метода определения порядка проводов шагового двигателя:
- Замкните накоротко любые два из четырех проводов двигателя и попробуйте вручную провернуть вал. Если сопротивление вращению значительно возрастает, значит эти два провода принадлежат одной обмотке (A+ и A- или B+ и B-). Если вращается так же легко, как и без замыкания, значит провода принадлежат разным обмоткам.
- Используйте мультиметр в режиме прозвонки. Проверьте любые два провода из четырех. Если раздается звуковой сигнал, значит провода принадлежат одной обмотке. Если нет — разным, и нужно проверить другую комбинацию.

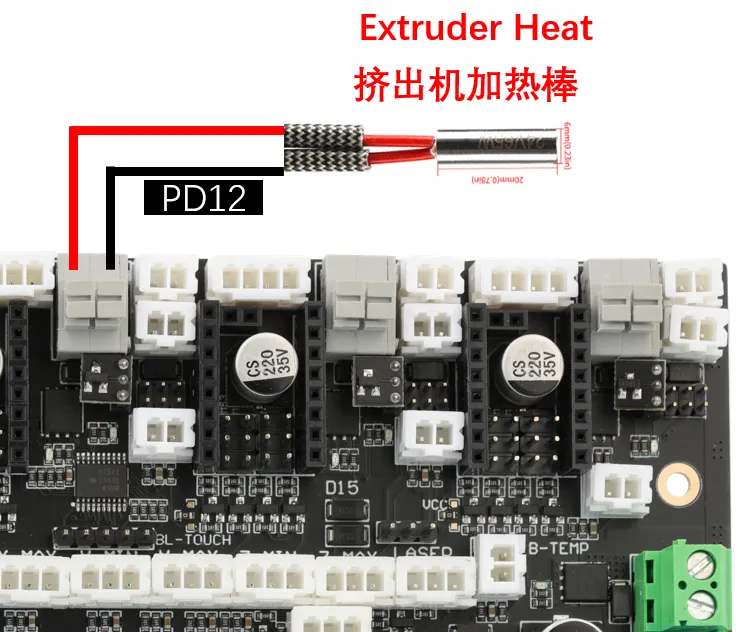

Подключение нагревательного картриджа (хотэнда)
Подключение нагреваемого стола (хотбеда)
-
Хотбед на переменном токе (AC): При подключении твердотельного реле (SSR) обратите внимание, чтобы не перепутать входные и выходные клеммы.
-
Хотбед на постоянном токе (DC): При использовании встроенного MOSFET для подключения хотбеда постоянного тока обратите внимание на мощность. Максимальный ток для хотбеда постоянного тока не должен превышать 10А. Если ток превышает 10А, рекомендуется использовать внешний MOSFET-модуль для управления хотбедом, иначе можно нанести необратимый ущерб материнской плате.
Подключение термистора для измерения температуры
Типы термисторов
-

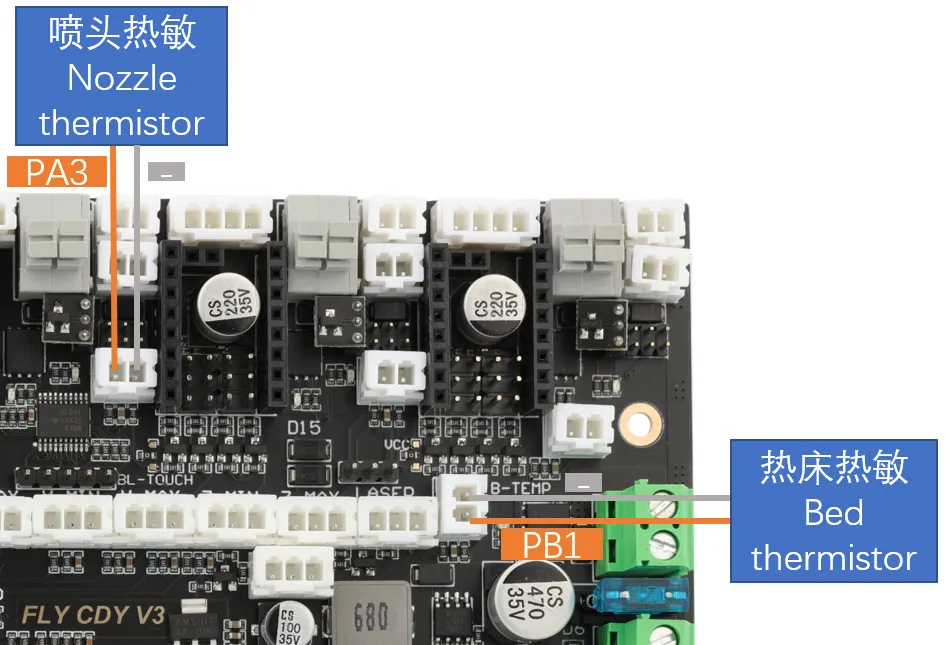

Способ подключения термистора показан на рисунке ниже. Тип термистора уточняйте у продавца.
-
Если термистор приобретен у FLY (как показано на рисунке ниже), установите в конфигурации
sensor_typeзначение: ATC Semitec 104GT-2
-
Если используется стандартный NTC 100K (как показано на рисунке ниже), установите в конфигурации
sensor_typeзначение: Generic 3950
Подключение термистора к материнской плате
Подключение вентиляторов
-

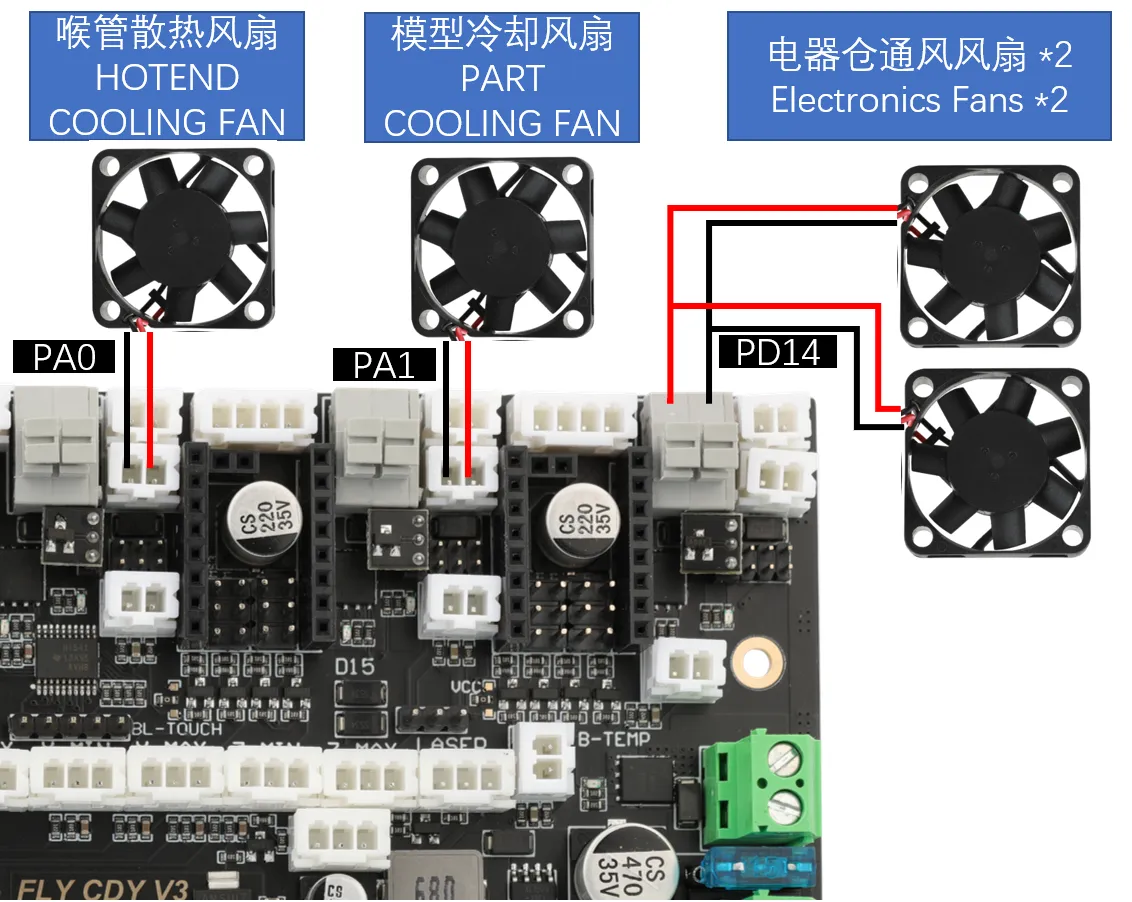

Подключение вентиляторов

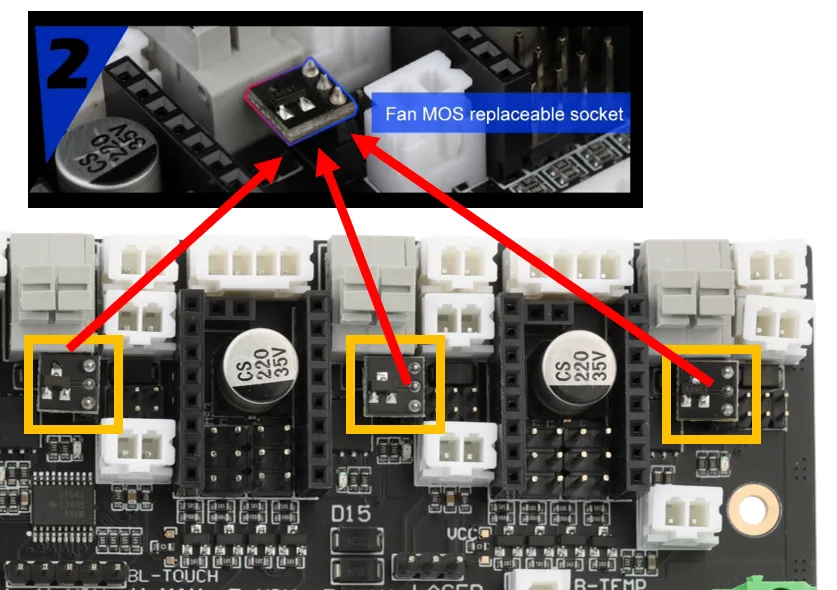

подсказывать- MOSFET должен быть установлен на плату.
- Подключение вентиляторов
Подключение концевых выключателей (эндостопов)
-

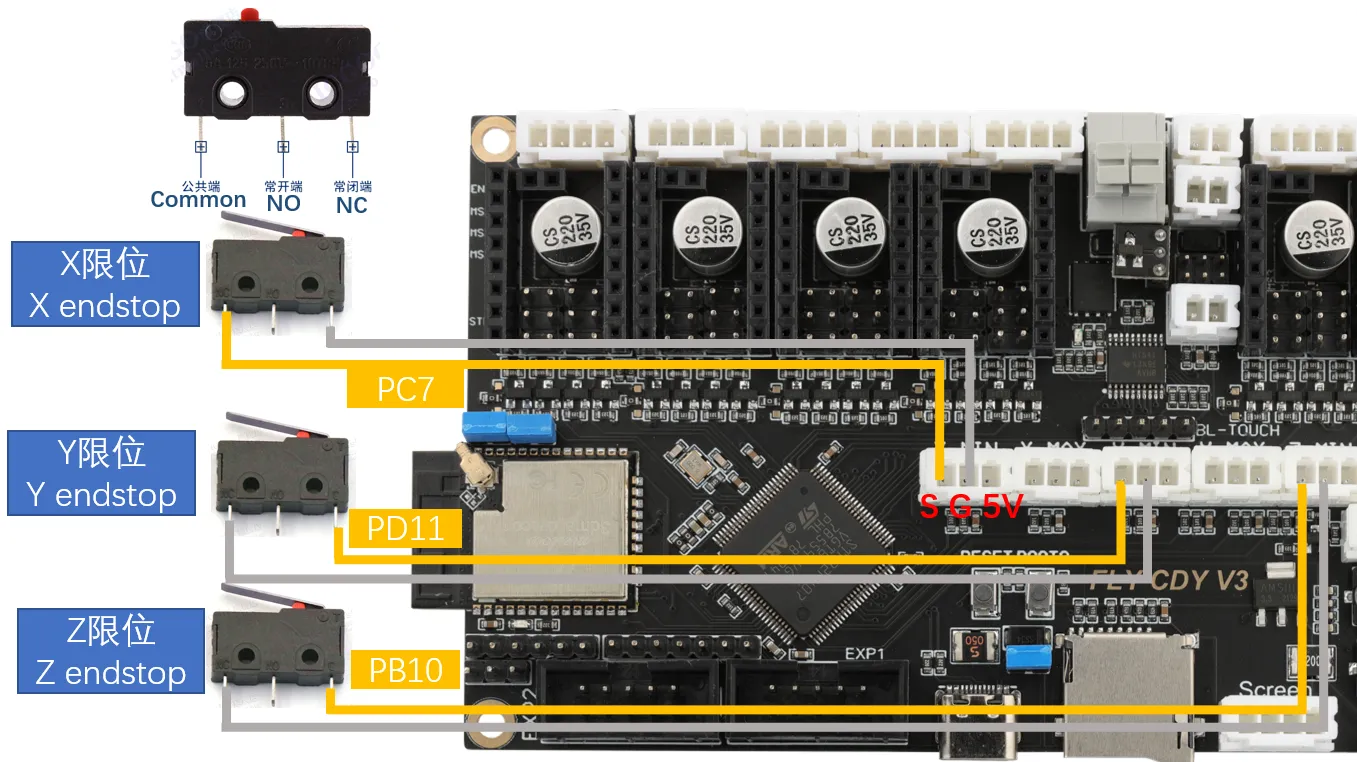

Концевые выключатели бывают нормально разомкнутыми (NO) и нормально замкнутыми (NC). В 3D-принтерах рекомендуется использовать нормально замкнутые (NC). В случае проблем с проводкой концевика система немедленно сообщит об ошибке, что поможет избежать ненужных столкновений и повреждения принтера.
Подключение датчиков выравнивания стола (прощупывателей)

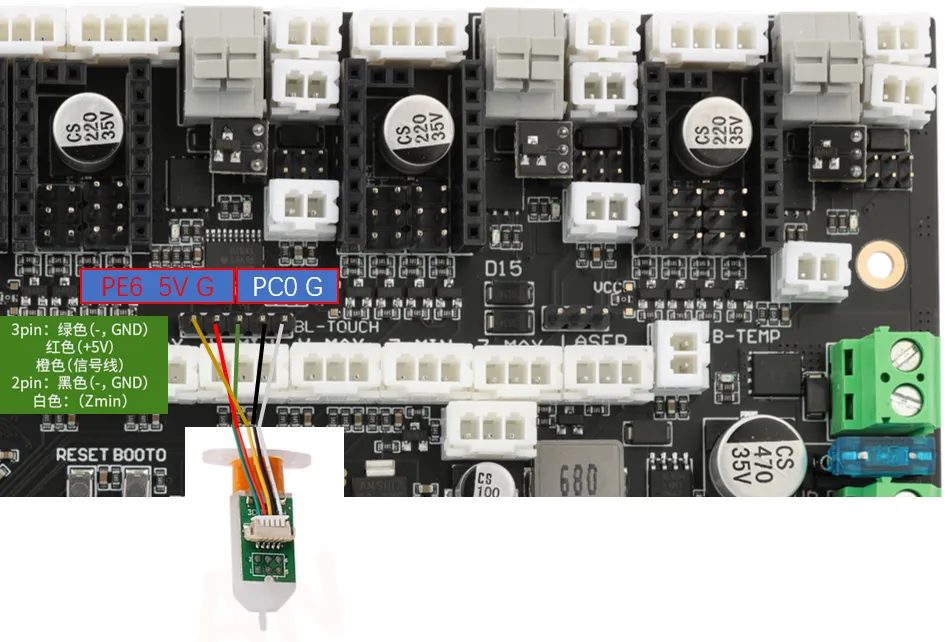

Подключение BL-Touch
-
BL-Touch имеет пять проводов. Три провода — первая группа, отвечающая за питание датчика и втягивание/выдвижение щупа. Вторая группа — земля (GND) и сигнальный провод, выводящий сигнал концевика. При подключении BL-Touch внимательно проверяйте порядок проводов. Неправильное подключение может навсегда повредить датчик и материнскую плату!!! Способ подключения показан на рисунке ниже.

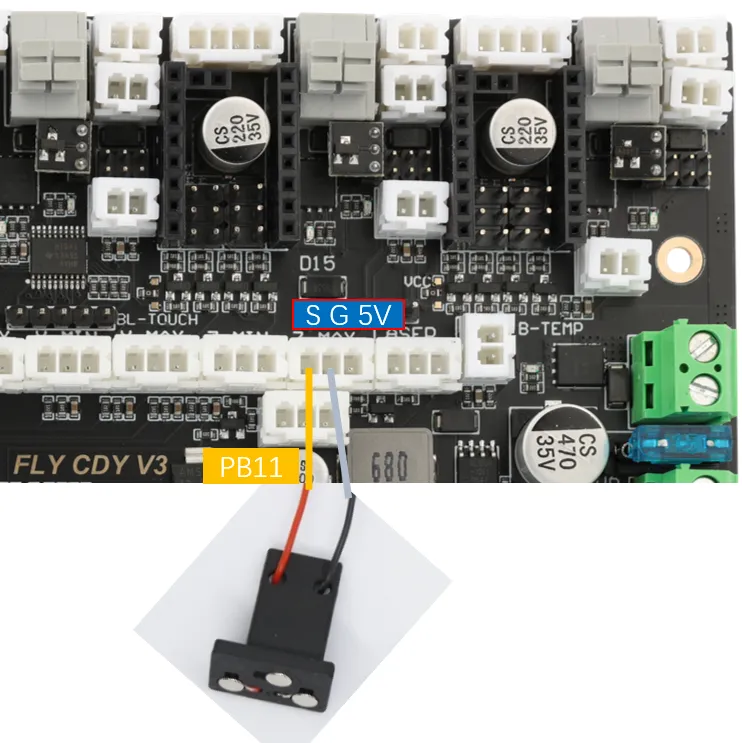

Подключение Klicky
-
Klicky — это сторонний датчик выравнивания стола, который можно изготовить самостоятельно с очень низкой себестоимостью. Он стабилен в работе, обладает высокой стоимостью и рекомендуется к использованию. Способ подключения показан на рисунке ниже.
-
Адрес проекта: jlas1/Klicky-Probe

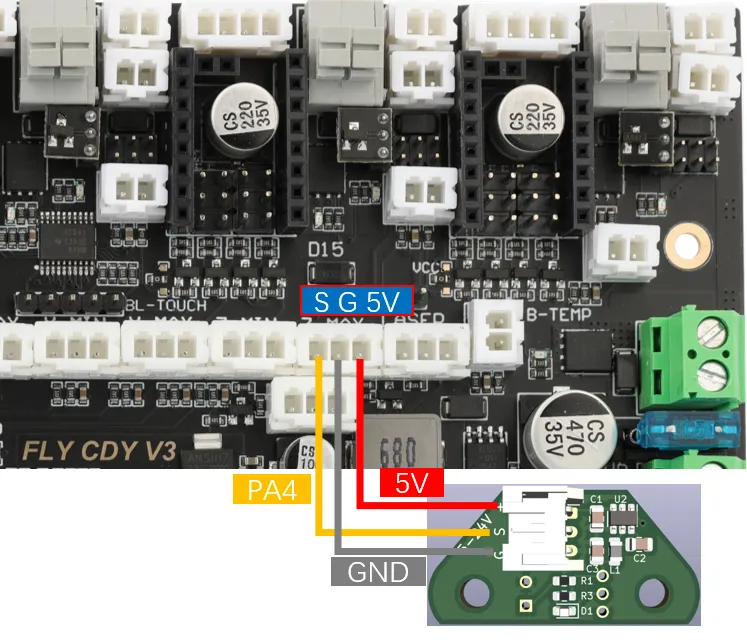

Подключение Voron Tap
-
Tap — это Z-датчик, основанный на сопле. Он подходит для конструкций принтеров V2 и Trident. Вся головка инструмента перемещается для срабатывания оптического выключателя, что обеспечивает лучшую точность по сравнению с обычными концевыми выключателями. Может использоваться практически с любой печатной платформой на рынке.
заметкаНе рекомендуется подключать Voron Tap к 24В. В некоторых версиях использование 24В с определенной вероятностью может привести к перегоранию датчика Tap. Это не проблема продуктов FLY, а конструктивный недостаток Voron Tap, пожалуйста, примите к сведению!!!
осторожноВнимание: Не перепутайте провода 5V и GND! Это может повредить датчик Tap и даже материнскую плату!!!
Подключение LCD-экрана FLY-Mini12864
-

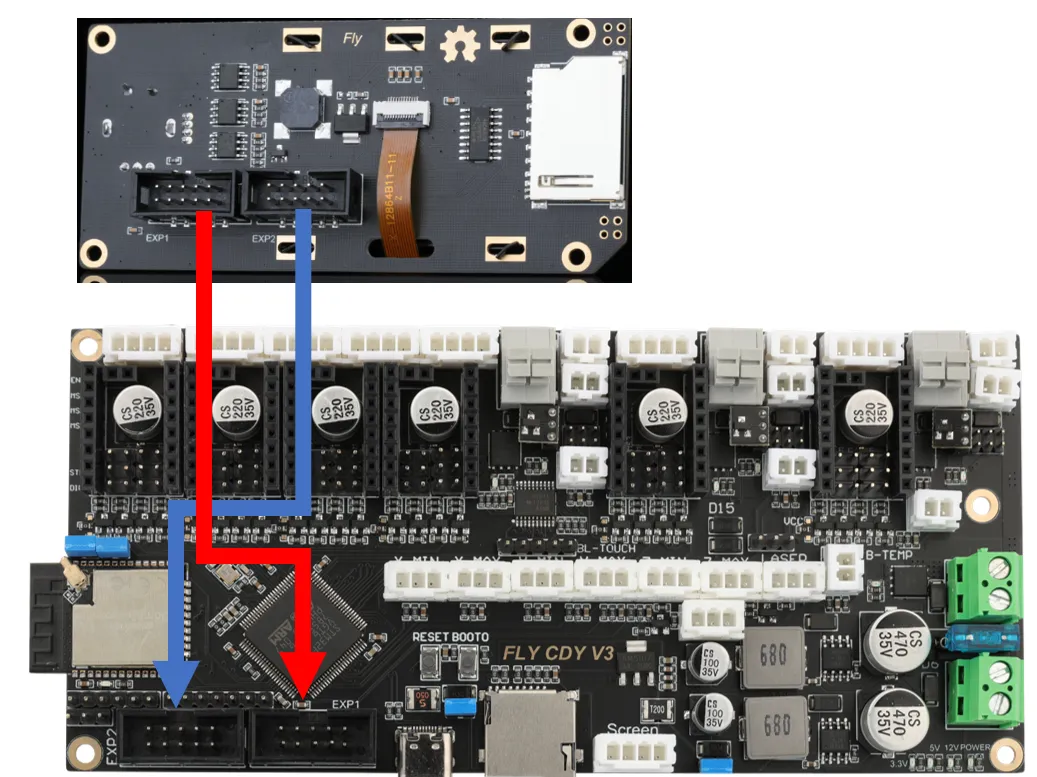

Ниже показан способ подключения экрана FLY mini12864. Для экранов других производителей обращайтесь к соответствующему производителю. Неправильное подключение экрана mini12864 (перепутанные провода) может привести к невозможности подключения хоста к MCU. Если до использования экрана mini12864 можно было нормально подключиться к MCU материнской платы, а после использования — нет, попробуйте отключить кабель mini12864!!!

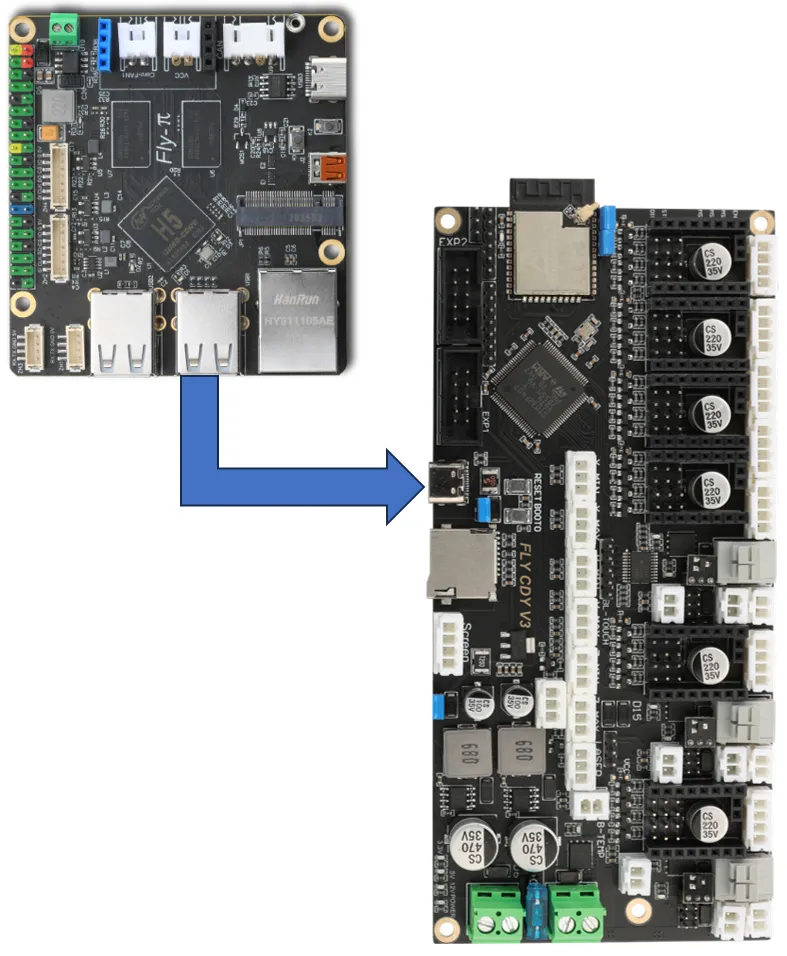

Подключение к хосту (компьютеру/одноплатнику)
-
Материнская плата подключается к USB-порту хоста через интерфейс Type-C. Также возможно подключение через последовательный порт (UART). Здесь описывается только первый способ.
