屏幕接线与配置

屏幕接线

重要安全提示

• 使用FPC排线连接TFT或HDMI屏幕时,请务必在完全断电状态下操作,防止屏幕损坏
• TFT屏幕接线时请仔细确认FPC排线的插入方向,避免排线反接导致设备故障

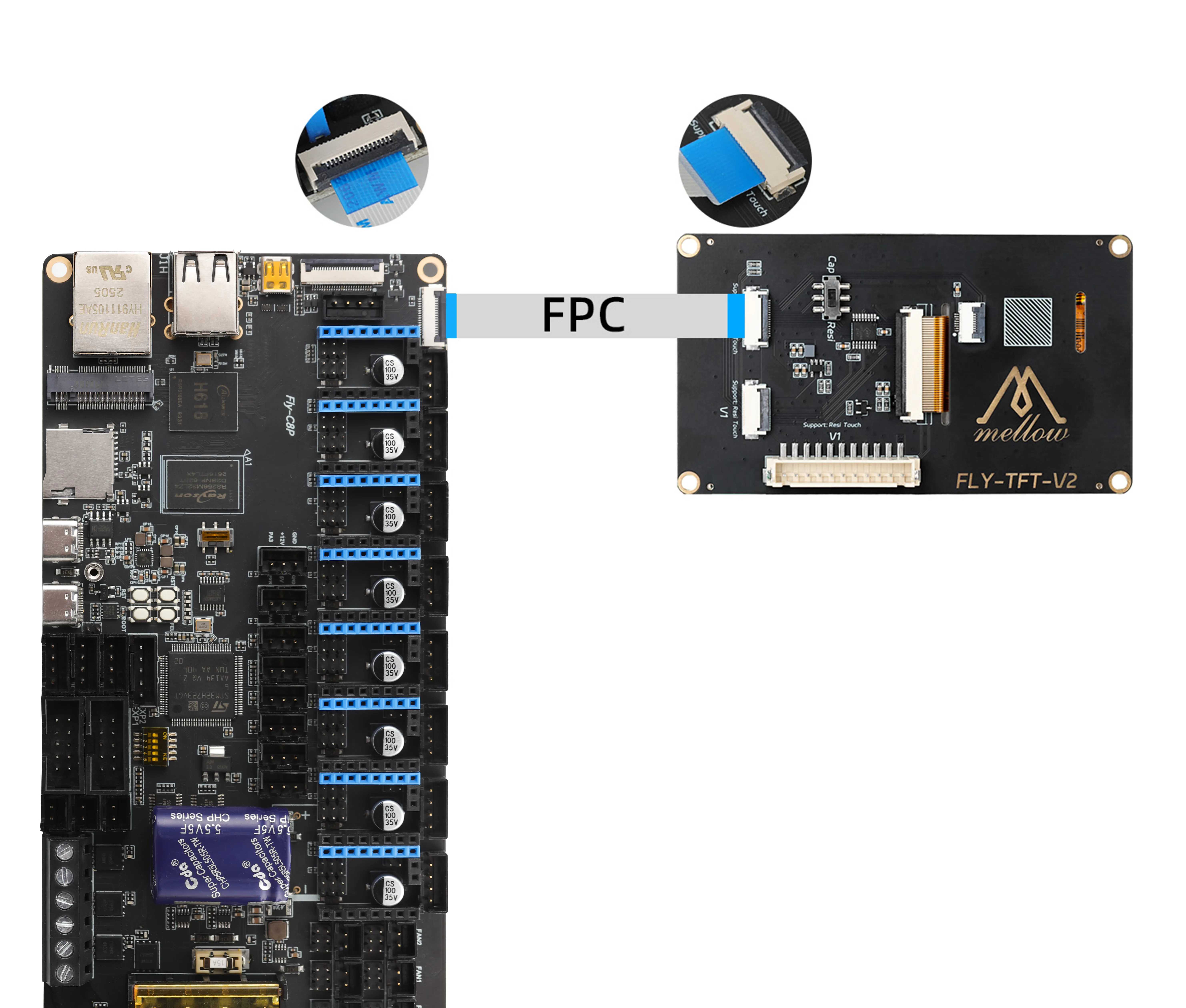

TFT屏幕接线

TFT屏幕接线与配置

提示

• 电阻屏需要将拨码开关拨至Resi
• 电容屏需要将拨码开关拨至Cap

HDMI接线

HDMI接线方式

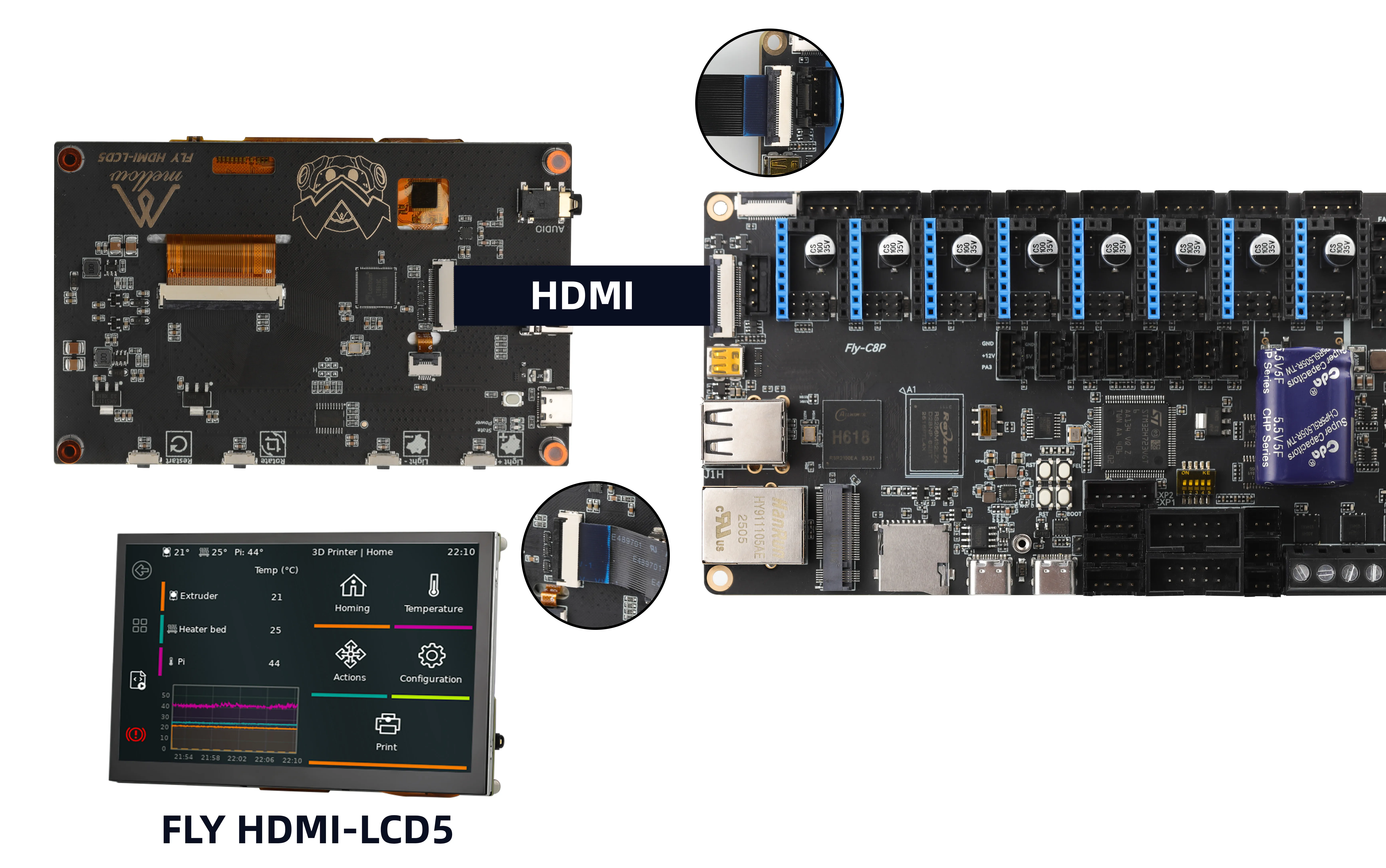

接线方式一

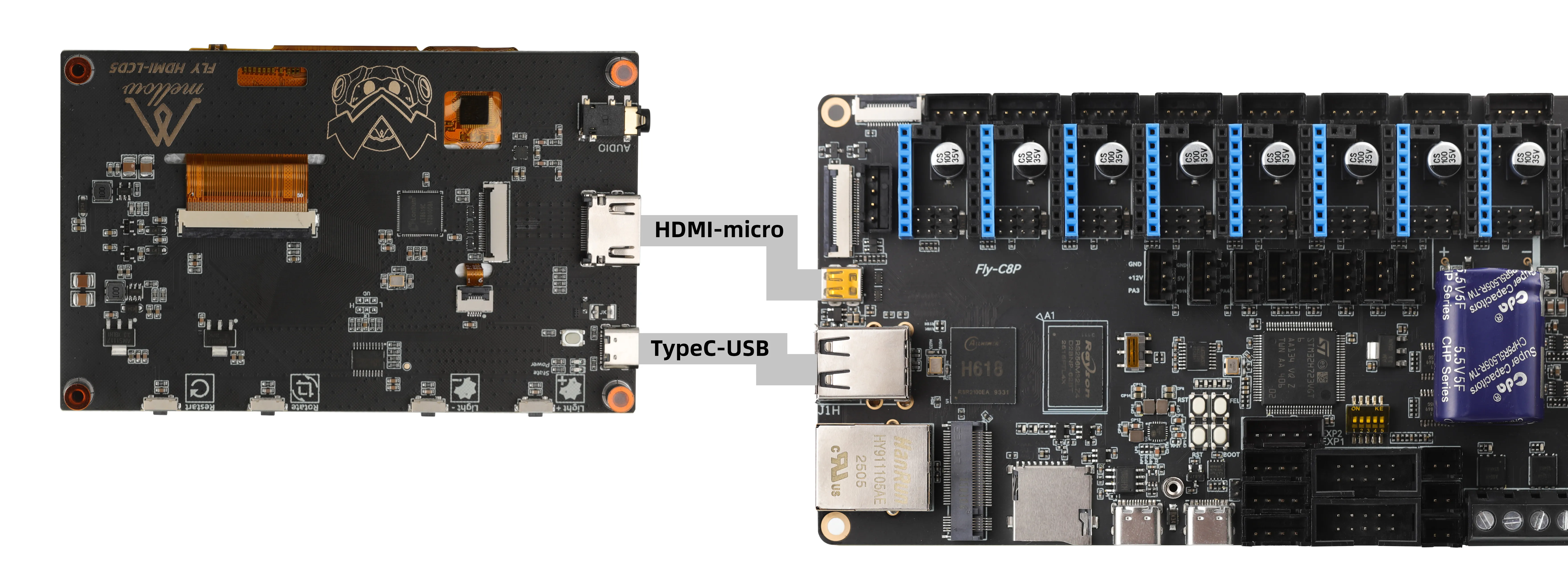

接线方式二

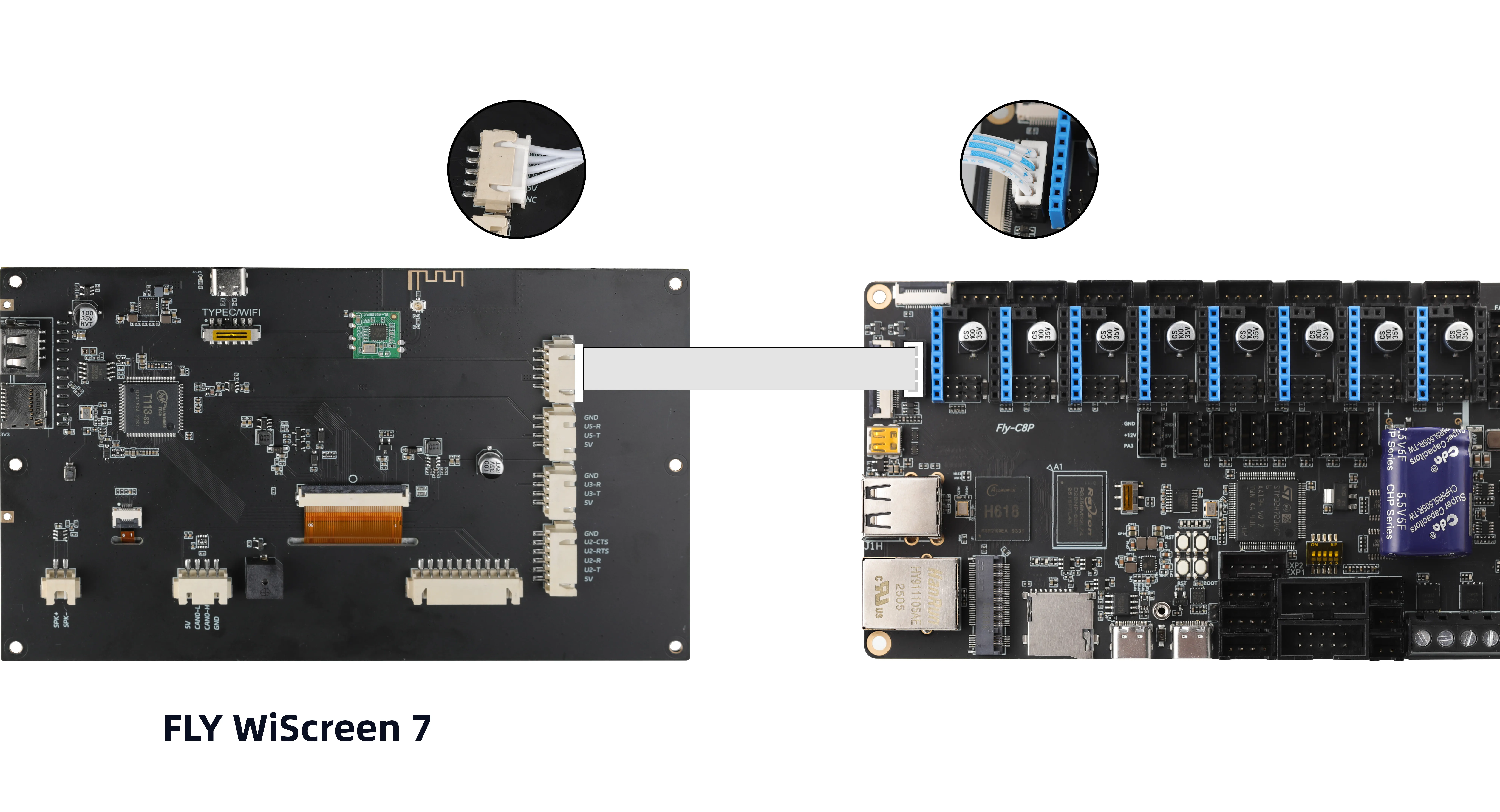

串口屏幕接线

串口屏幕接线

重要提示

配置注意事项

• 建议使用mainsail或fluidd网页界面进行配置修改
• 请不要开启网页翻译功能,否则可能导致系统无法正常启动
• 配置文件中请勿输入中文或特殊字符
• 配置文件修改后,需要重启系统才能生效

重要警告

• 配置文件中######### PLEASE DO NOT EDIT THE FOLLOWING #########以下的内容请勿修改

配置文件修改方法

烧录完成后修改配置文件

• 仅在首次启动时生效的配置项,必须在烧录完成后使用专业文本编辑器打开可移动磁盘FlyOS-Conf中的配置文件config.txt进行修改

系统启动后在线配置修改

• 普通配置项可在系统网页配置页面修改,重启后生效

1. 浏览器访问设备IP地址,例如:http://192.168.1.2/

fluidd界面操作:取消勾选"筛选隐藏的文件和文件夹"

mainsail界面操作:勾选"显示隐藏文件"

2. 进入显示的.flyos-config文件夹,找到sys-config.conf配置文件

3. 编辑sys-config.conf文件,该文件是可移动磁盘FlyOS-Conf中config.txt配置文件的软链接

4. 修改配置项后保存文件,重启系统使配置生效

配置格式说明

• 配置文件格式必须为key=value,请勿修改为key: value或其他格式
• 等号前后不要添加空格

屏幕配置

TFT电阻屏幕配置

• 需要将screen=后面修改成fly-tft-v2-r
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-r

• 同时需要修改

klipper_screen=1

TFT电容屏幕配置

• 需要将screen=后面修改成fly-tft-v2-c
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-c

• 同时需要修改

klipper_screen=1

HDMI屏幕配置

• 需要将screen=后面修改成hdmi
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=hdmi

• 同时需要修改

klipper_screen=1

串口屏幕配置

• 需要将moon2uart后面的0修改成1
• 需要将klipper_screen=1改成klipper_screen=0
• 下方是修改好后的参考

moon2uart=1
