Câblage et configuration de l'écran

Câblage de l'écran

Avertissement de sécurité important

• Lors de la connexion d'un écran TFT ou HDMI avec un câble plat FPC, assurez-vous que l'appareil est complètement hors tension pour éviter d'endommager l'écran.
• Lors du câblage d'un écran TFT, vérifiez attentivement l'orientation d'insertion du câble plat FPC pour éviter une inversion qui pourrait provoquer un dysfonctionnement de l'appareil.

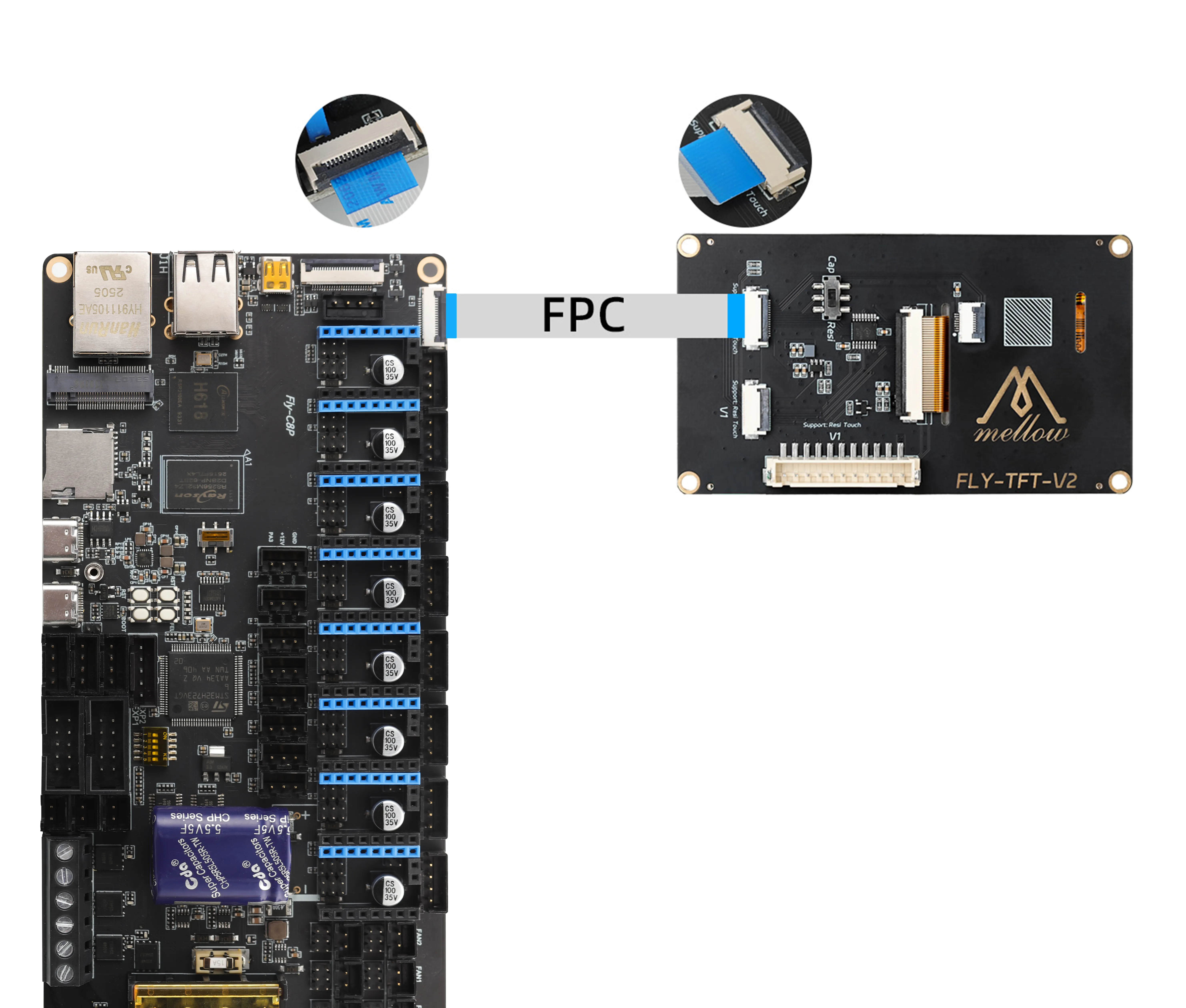

Câblage écran TFT

Câblage et configuration de l'écran TFT

prompt

• Pour un écran résistif, positionnez le commutateur à glissière sur Resi.
• Pour un écran capacitif, positionnez le commutateur à glissière sur Cap.

Câblage HDMI

Méthodes de câblage HDMI

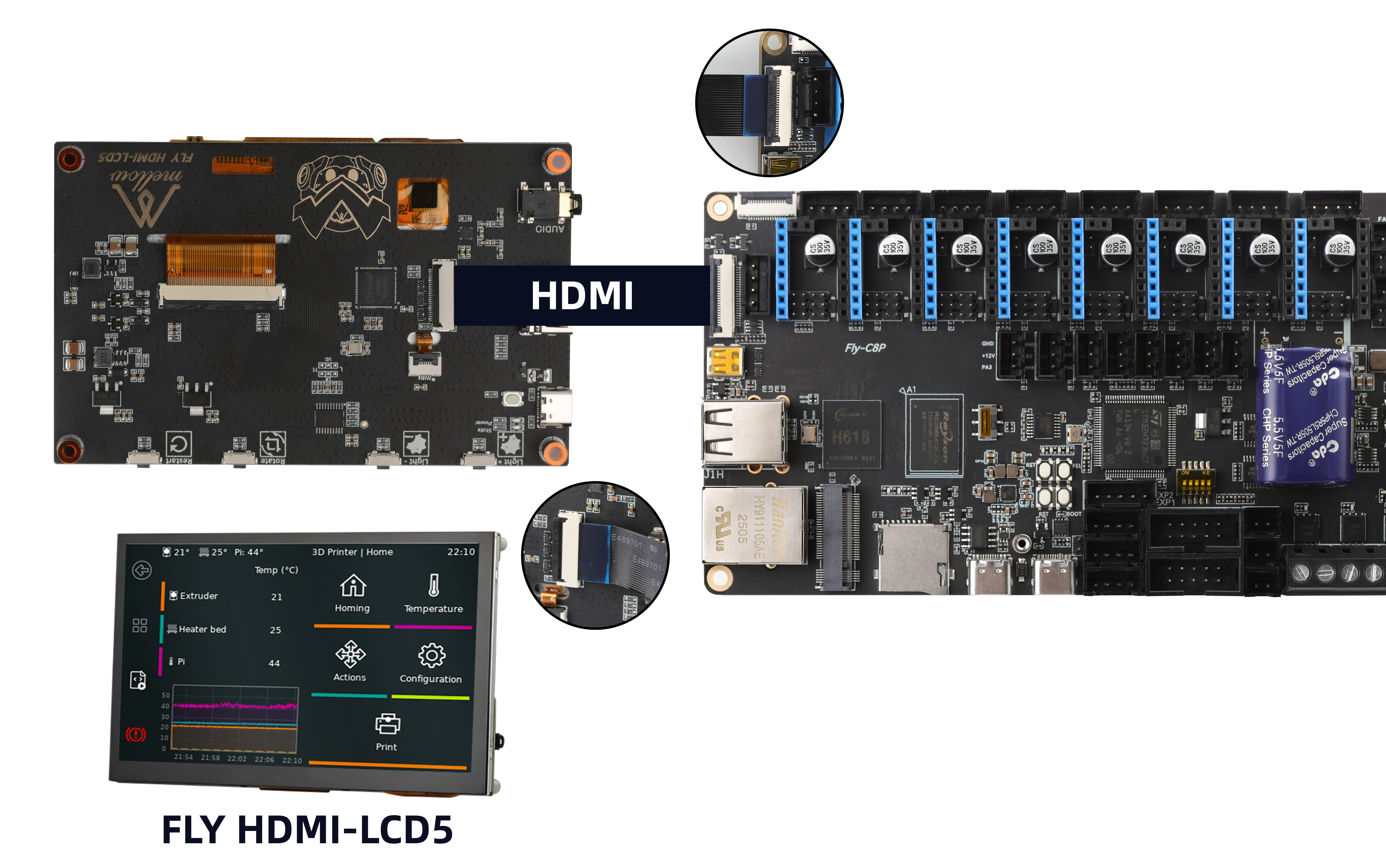

Méthode de câblage 1

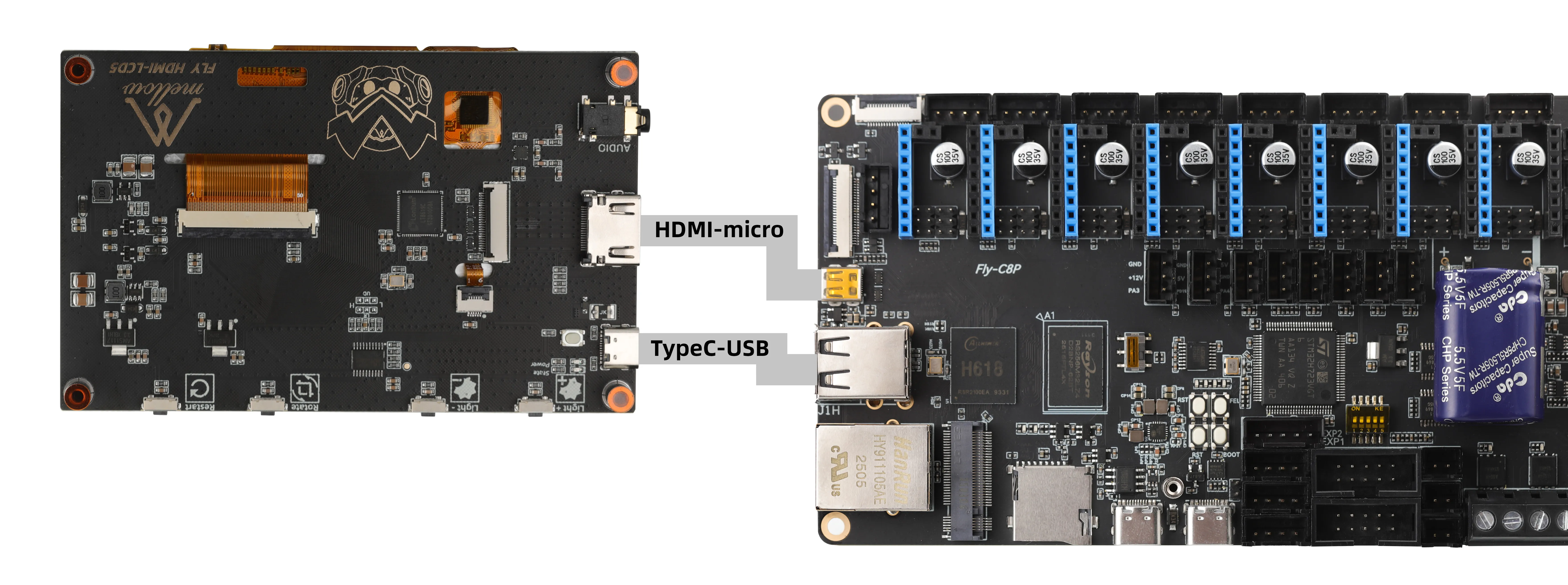

Méthode de câblage 2

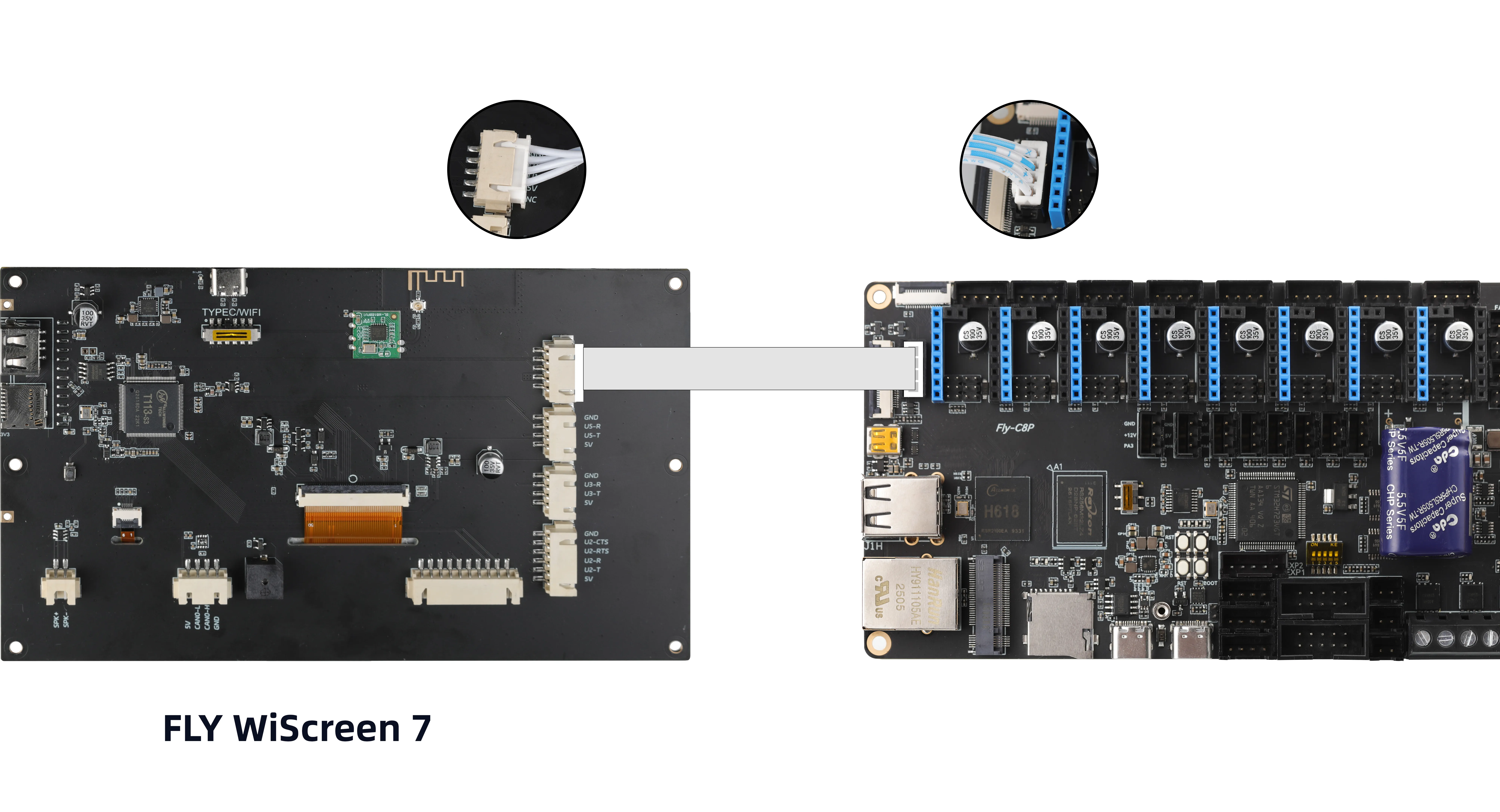

Câblage écran série

Câblage de l'écran série

Avertissements importants

Points d'attention pour la configuration

• Il est recommandé d'utiliser les interfaces web mainsail ou fluidd pour modifier la configuration.
• Veuillez ne pas activer la fonction de traduction de pages web, car cela pourrait empêcher le système de démarrer correctement.
• N'entrez pas de caractères chinois ou spéciaux dans les fichiers de configuration.
• Après modification d'un fichier de configuration, un redémarrage du système est nécessaire pour que les changements prennent effet.

Avertissement important

• Ne modifiez pas le contenu situé après ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration.

Méthodes de modification du fichier de configuration

Modifier le fichier de configuration après le flashage

• Pour les paramètres de configuration qui ne sont effectifs que lors du premier démarrage, vous devez modifier le fichier config.txt situé sur le disque amovible FlyOS-Conf à l'aide d'un éditeur de texte professionnel, et ce, après le flashage.

Modification en ligne de la configuration après le démarrage du système

• Les paramètres de configuration standard peuvent être modifiés sur la page de configuration web du système, ils prendront effet après un redémarrage.

1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.1.2/

Interface fluidd : Décochez "Masquer les fichiers et dossiers cachés"

Interface mainsail : Cochez "Afficher les fichiers cachés"

2. Accédez au dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf.

3. Modifiez le fichier sys-config.conf. Ce fichier est un lien symbolique vers le fichier config.txt du disque amovible FlyOS-Conf.

4. Après avoir modifié les paramètres, enregistrez le fichier et redémarrez le système pour que la configuration prenne effet.

Explication du format de configuration

• Le format du fichier de configuration doit être clé=valeur. Ne le modifiez pas en clé: valeur ou tout autre format.
• N'ajoutez pas d'espaces avant ou après le signe égal.

Configuration de l'écran

Configuration écran TFT résistif

• Modifiez la valeur après screen= en fly-tft-v2-r.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence après modification ci-dessous :

screen=fly-tft-v2-r

• Modifiez également :

klipper_screen=1

Configuration écran TFT capacitif

• Modifiez la valeur après screen= en fly-tft-v2-c.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence après modification ci-dessous :

screen=fly-tft-v2-c

• Modifiez également :

klipper_screen=1

Configuration écran HDMI

• Modifiez la valeur après screen= en hdmi.
• Modifiez klipper_screen=0 en klipper_screen=1.
• Référence après modification ci-dessous :

screen=hdmi

• Modifiez également :

klipper_screen=1

Configuration écran série

• Modifiez la valeur après moon2uart de 0 à 1.
• Modifiez klipper_screen=1 en klipper_screen=0.
• Référence après modification ci-dessous :

moon2uart=1
