Câblage et configuration de l'écran

Câblage de l'écran

Avertissement de sécurité important

• Lors de la connexion d'un écran TFT ou HDMI avec un câble plat FPC, assurez-vous que l'appareil est complètement hors tension pour éviter d'endommager l'écran.
• Lors du câblage d'un écran TFT, vérifiez attentivement l'orientation d'insertion du câble plat FPC pour éviter une connexion inversée qui pourrait causer un dysfonctionnement.

Câblage écran TFT

Câblage écran TFT

prompt

• Deux câbles plats FPC sont fournis avec l'écran TFT : 14P (câble étroit) et 16P (câble large).
• Pour le lite2.1, utilisez impérativement le câble 16P (large).

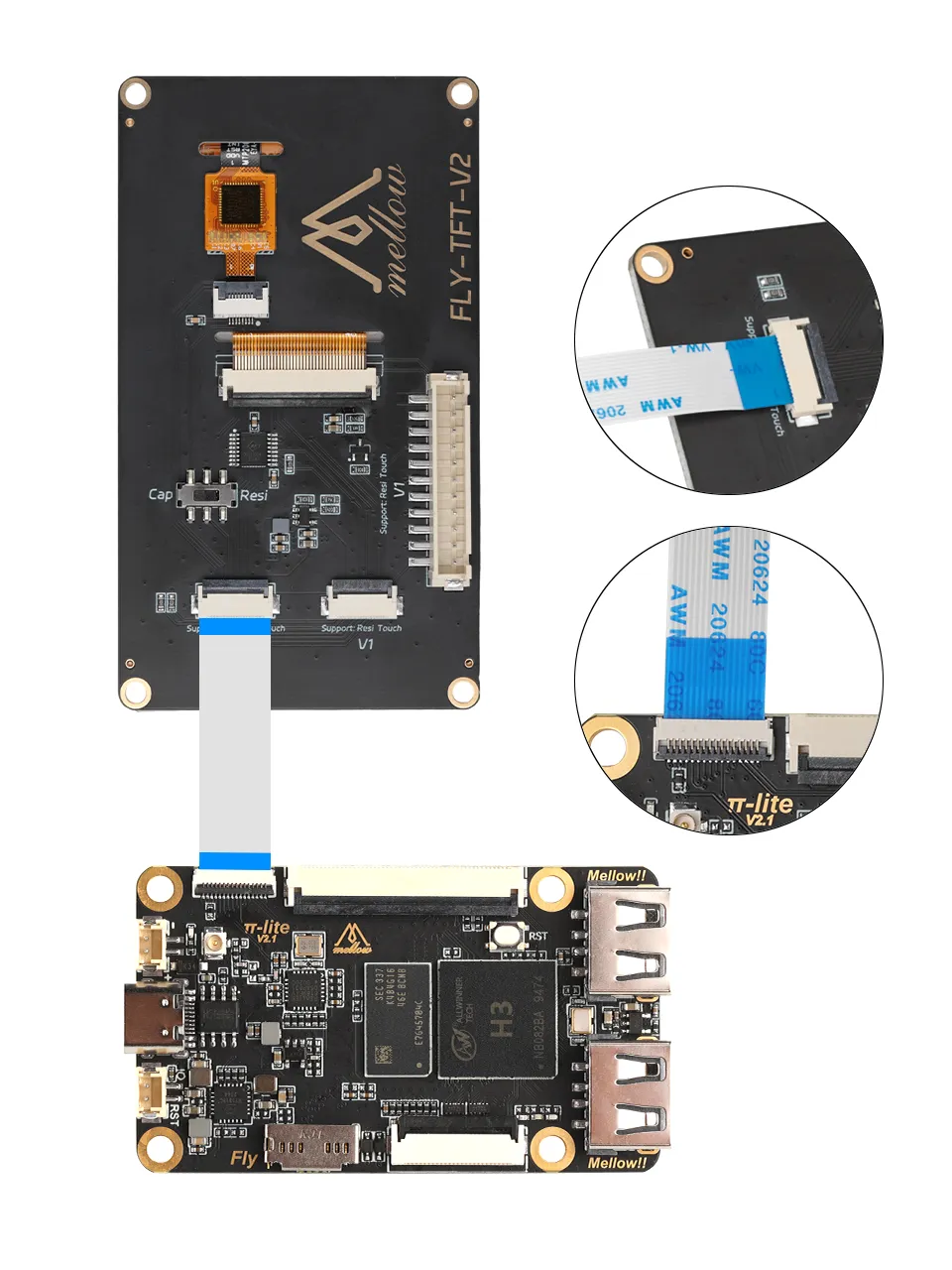

1. Schéma de câblage de l'écran TFT FLY-lite

Câblage HDMI

Câblage HDMI

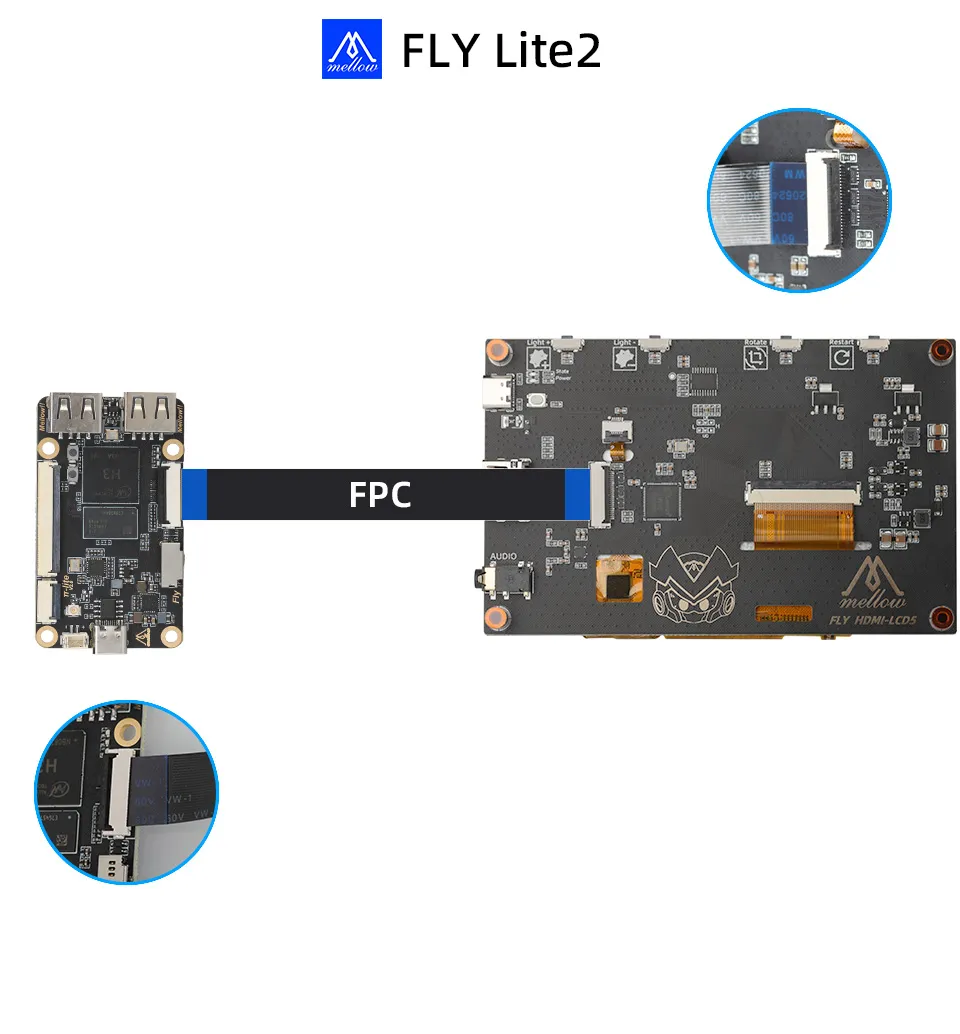

1. Schéma de câblage de l'écran FLY-HDMI

Configuration de l'écran

Système FLYOS-FAST

Configuration écran pour le système FLYOS-FAST

1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.6.110/

Interface fluidd : Décochez "Filtrer les fichiers et dossiers cachés"

Interface mainsail : Cochez "Afficher les fichiers cachés"

2. Accédez au dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf

3. Modifiez le fichier sys-config.conf en ajustant les paramètres correspondants selon le type d'écran

Configuration écran TFT résistif

• Modifiez la valeur après screen= en fly-tft-v2-r
• Modifiez klipper_screen=0 en klipper_screen=1
• Référence ci-dessous après modification :

screen=fly-tft-v2-r

• À modifier également :

klipper_screen=1

Configuration écran TFT capacitif

• Modifiez la valeur après screen= en fly-tft-v2-c
• Modifiez klipper_screen=0 en klipper_screen=1
• Référence ci-dessous après modification :

screen=fly-tft-v2-c

• À modifier également :

klipper_screen=1

Configuration écran HDMI

• Modifiez la valeur après screen= en hdmi
• Modifiez klipper_screen=0 en klipper_screen=1
• Référence ci-dessous après modification :

screen=hdmi

• À modifier également :

klipper_screen=1

Points d'attention pour la configuration

• Vérifiez que les commutateurs DIP au dos de l'écran sont correctement positionnés : Resi pour écran résistif, Cap pour écran capacitif.
• Le format du fichier de configuration doit être clé=valeur, sans espace après le signe égal.
• Ne modifiez pas arbitrairement le format du fichier de configuration, sinon les paramètres ne seront pas appliqués.

4. Après avoir enregistré la configuration, redémarrez le système pour l'appliquer.
