Подключение и настройка экрана

Подключение экрана

Важное предупреждение по безопасности

• При подключении TFT или HDMI экрана с помощью FPC шлейфа, обязательно выполняйте операцию при полностью отключенном питании, чтобы предотвратить повреждение экрана.
• При подключении TFT экрана внимательно проверьте направление вставки FPC шлейфа, чтобы избежать неисправности устройства из-за обратного подключения.

Подключение TFT экрана

Подключение TFT экрана

подсказывать

• В комплекте с TFT экраном идут два FPC шлейфа: 14P (узкий) и 16P (широкий).
• Для lite2.1 обязательно используйте 16P (широкий) шлейф.

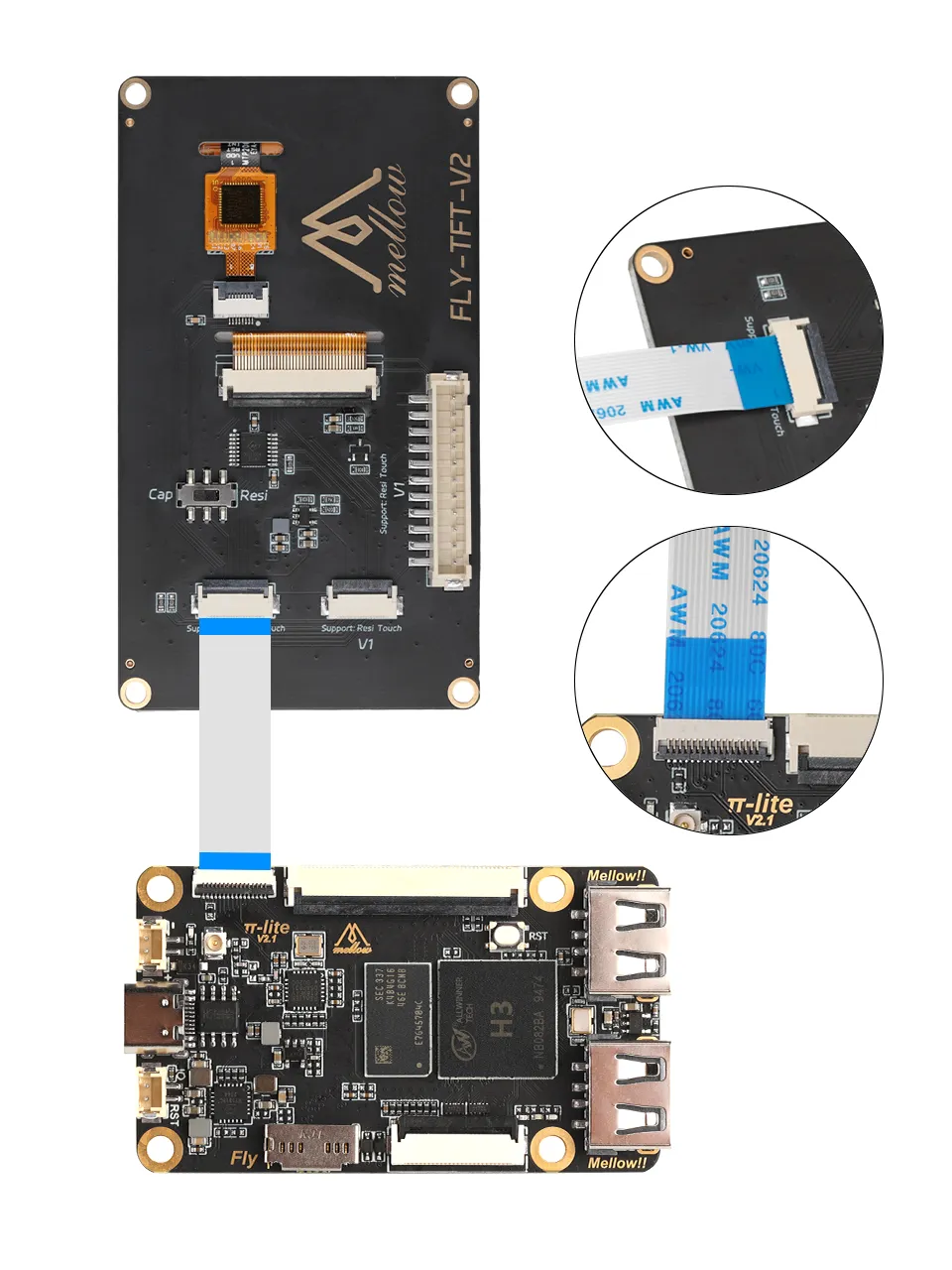

1. Схема подключения экрана FLY-lite TFT

Подключение HDMI

Подключение HDMI

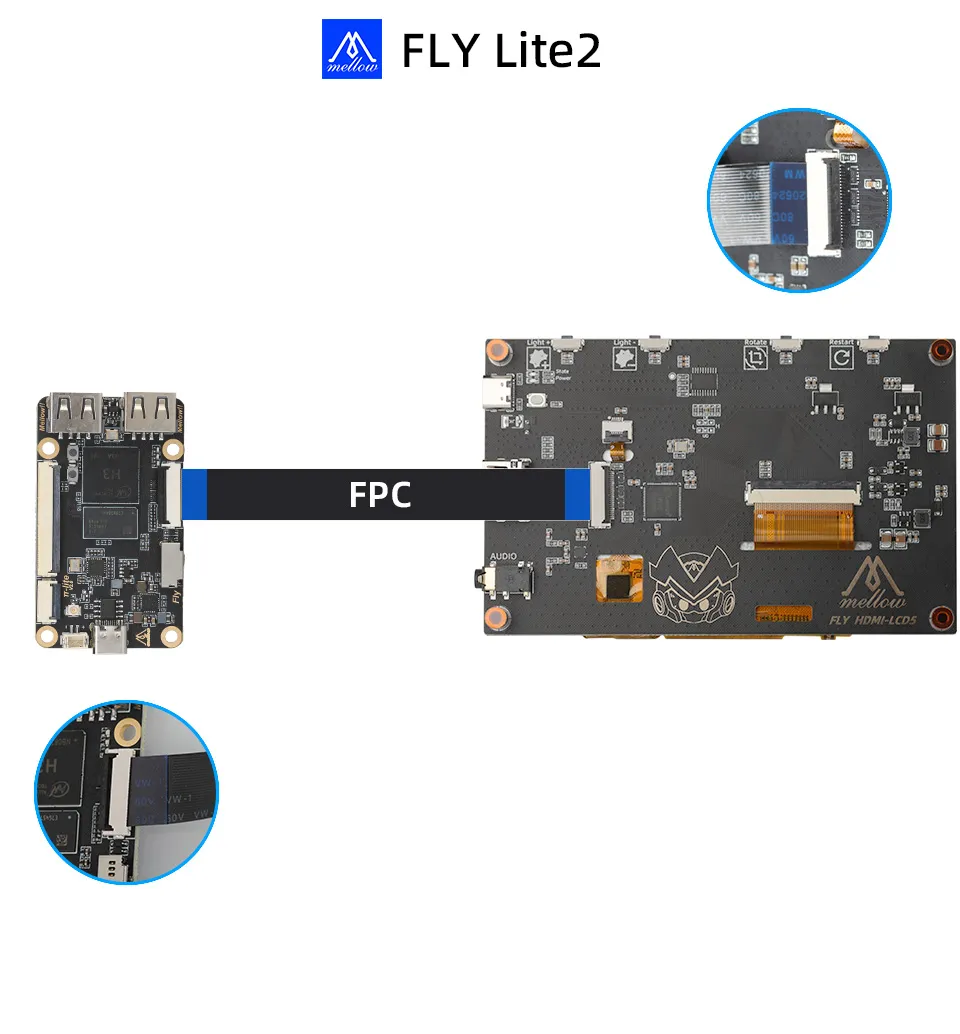

1. Схема подключения экрана FLY-HDMI

Настройка экрана

Система FLYOS-FAST

Настройка экрана в системе FLYOS-FAST

1. В браузере перейдите по IP-адресу устройства, например: http://192.168.6.110/

В интерфейсе fluidd: снимите галочку с "Скрывать скрытые файлы и папки"

В интерфейсе mainsail: поставьте галочку "Показать скрытые файлы"

2. Перейдите в отображаемую папку .flyos-config, найдите файл конфигурации sys-config.conf

3. Отредактируйте файл sys-config.conf, изменив соответствующий параметр в зависимости от типа экрана.

Настройка резистивного TFT экрана

• Необходимо изменить значение после screen= на fly-tft-v2-r
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример измененного файла:

screen=fly-tft-v2-r

• Также необходимо изменить:

klipper_screen=1

Настройка емкостного TFT экрана

• Необходимо изменить значение после screen= на fly-tft-v2-c
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример измененного файла:

screen=fly-tft-v2-c

• Также необходимо изменить:

klipper_screen=1

Настройка HDMI экрана

• Необходимо изменить значение после screen= на hdmi
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример измененного файла:

screen=hdmi

• Также необходимо изменить:

klipper_screen=1

Важные моменты при настройке

• Убедитесь, что переключатели на обратной стороне экрана установлены правильно: для резистивного экрана установите в положение Resi, для емкостного — в Cap.
• Формат конфигурационного файла должен быть ключ=значение, после знака равенства не должно быть пробелов.
• Запрещается самостоятельно изменять формат конфигурационного файла, иначе настройки не вступят в силу.

4. После сохранения конфигурации перезагрузите систему для применения настроек.
