Présentation

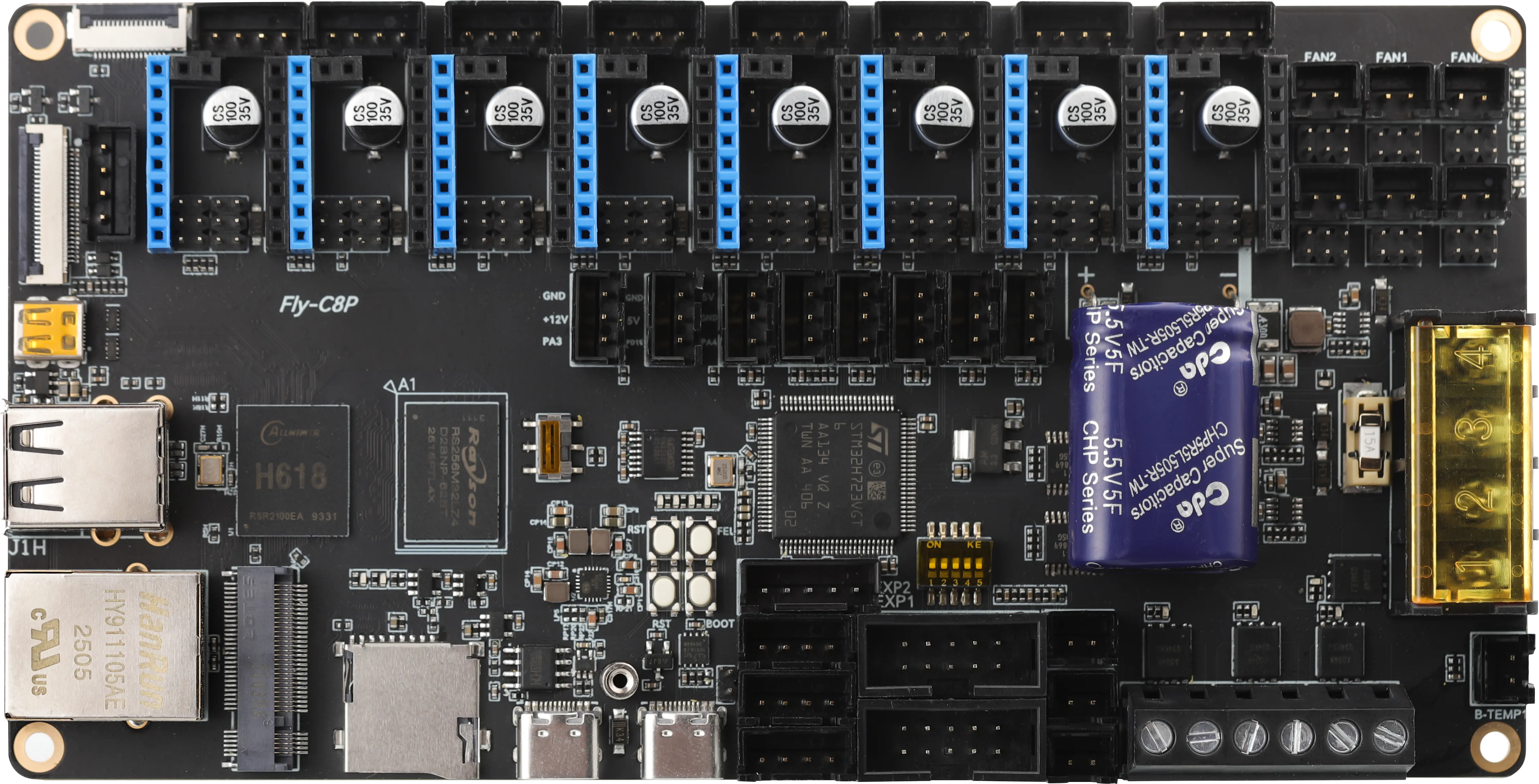

FLY C8P
Caractéristiques du produit
- Utilise le microcontrôleur STM32H723VGT6 de la série Arm® Cortex®-M7, 32 bits, fréquence principale de 550 MHz
- Prend en charge les modes de fonctionnement SPI et UART des pilotes TMC
- Broche DIAG intégrée sur la carte, permettant d'utiliser un retour à zéro illimité simplement en retirant ou en insérant un cavalier
- Ventilateur contrôlé numériquement avec sélection possible des tensions 24V, 12V et 5V, ce qui évite d'acheter un module de réduction de tension
- Nouvelle méthode d'écriture de la mémoire Flash, permettant de mettre à jour le micrologiciel directement depuis la ligne de commande
- Gestion multiplexée de l'alimentation : si un court-circuit survient sur un port, une limite ou un pilote, cela n'affectera pas le fonctionnement de l'ordinateur hôte
- Interface RGB prévue, avec sélection possible des tensions 12V et 5V
- Support des écrans TFT et HDMI avec un seul câble
- Système préinstallé avec klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest et l'extension numpy pour la compensation des résonances ; aucune opération complexe comme le changement de source n'est nécessaire, ce qui facilite la prise en main pour les débutants
Spécifications du produit
Ordinateur hôte
- CPU : Allwinner H618, 4 cœurs, 64 bits Cortex-A53
- GPU : Arm Mali-G31
- RAM : 1 Go DDR4
- ROM : supporte jusqu'à 128 Go via carte SD
- Périphériques :
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- Port Ethernet (Eth) x1 (100M)
- FPC-HDMI x1
- UART x1
- RS232 x2
- Interfaces : Emplacement M.2 intégré pour extension Wi-Fi, eMMC, etc. (protocole propriétaire, veuillez ne pas connecter d'appareils M.2 autres que ceux spécifiquement conçus pour FLY)
- Support : Connexion directe via FPC pour écrans TFT et HDMI
- Système préinstallé : klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest et l'extension numpy pour la compensation des résonances, aucun changement de source n'est nécessaire, facile à prendre en main (nécessite l'achat d'une carte TF ou d'un module M2WE)
Microcontrôleur (périphérique esclave)
- MCU : STM32H723VGT6
- Micrologiciel : KLIPPER/RRF
- Alimentation continue 12-24V prise en charge, alimentation plus stable, sans module de réduction de tension nécessaire
- Courant maximal de sortie sur le port du lit chauffant : 15A
- Courant maximal de sortie sur le port de la cartouche chauffante : 6A
- Courant maximal de sortie sur le port du ventilateur : 1A
- Modes de fonctionnement des pilotes pris en charge : SPI, UART, STEP/DIR
- Pilotes pris en charge : TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 externes
- Interfaces d'extension : BLTouch (Servos, Probe), RGB x2, UART x1, 12864 x1, CAN x1
- Ventilateurs : 6 ventilateurs numériques à deux fils (sélection possible 24V, 12V, 5V)
- Capteurs de température : 4 capteurs NTC 100K
- Structures de machines prises en charge : Cartésiennes, Delta, Kossel, Ultimaker, CoreXY, etc.
Précautions importantes
| Ports de sortie | Courant maximal avec alimentation 24V | Courant maximal avec alimentation 12V |
|---|---|---|
| Port du lit chauffant | 15A | 7,5A |
| Port de chauffage | 6A | 3A |
| Port du ventilateur | 1A | 0,5A |
