소개

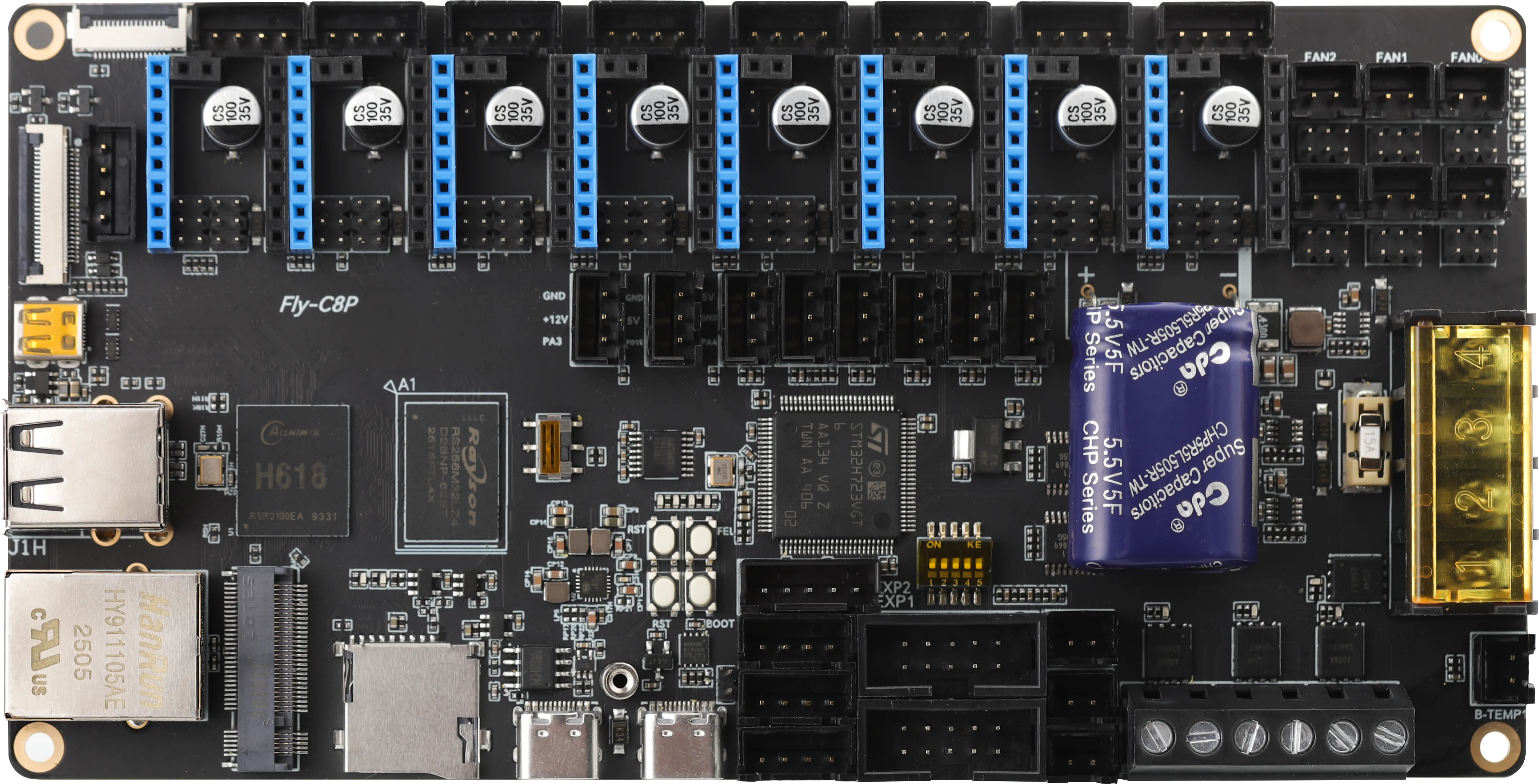

FLY C8P
제품 특징
- 32비트 550MHz 주파수의 Arm® Cortex®-M7 시리즈 STM32H723VGT6 마이크로컨트롤러 칩 사용
- TMC 드라이버의 SPI 및 UART 작동 모드 지원
- 보드에 DIAG 기능 핀 내장, 점퍼 캡을 간단히 제거/삽입하여 무한 스핀 홈 기능 사용 가능
- CNC 팬 전압 24V, 12V, 5V 선택 가능하여 강압 모듈 구매의 번거로움 해소
- 새로운 플래시 쓰기 방식 지원, 명령어를 통해 직접 펌웨어 업데이트 가능
- 다중 전원 관리 기능 탑재, 포트, 리미트, 드라이버 등 단락 시에도 호스트 머신 작동에 영향 없음
- RGB 인터페이스 지원 (12V, 5V 선택 가능)
- TFT 스크린과 HDMI 스크린 1선 연결 지원
- 시스템에 klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy 사전 설치되어 소스 변경과 같은 복잡한 작업 없이 초보자도 쉽게 사용 가능
제품 사양
호스트 머신
- CPU: 올웨이너스 H618, 4코어 64비트 Cortex-A53
- GPU: Arm Mali-G31
- RAM: 1GB DDR4
- ROM: 최대 128GB SDCARD 지원
- 주변기기:
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- 이더넷 포트(Eth)x1(100M)
- FPC-HDMI x1
- UART x1
- RS232 X2
- 인터페이스: 보드에 M.2 확장 슬롯 내장, WIFI, eMMC 등 확장 가능 (사용자 프로토콜로 FLY 전용 M.2 장치만 연결 가능)
- 지원: TFT 화면 및 HDMI 화면 FPC 1선 연결 지원
- 시스템 사전 설치: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy, 소스 변경 없이 사용 간편 (TF 카드 또는 M2WE 구매 필요)
보드 장치
- MCU: STM32H723VGT6
- 펌웨어: KLIPPER/RRF
- 12-24V 직류 전원 공급 지원, 전원 공급 안정성 향상, 강압 모듈 불필요
- 히팅 베드 포트 최대 출력 전류: 15A
- 히터 바 포트 최대 출력 전류: 6A
- 팬 포트 최대 출력 전류: 1A
- 드라이버 작동 모드 지원: SPI, UART, STEP/DIR
- 지원 드라이버: 외장형 TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등
- 확장 인터페이스: BLTouch(Servos, Probe), RGB X2, UART X1, 12864 X1, CAN X1
- 팬: 2선 디지털 제어 팬 X6 (24V, 12V, 5V 선택 가능)
- 온도 센서: 4채널 NTC 100K
- 지원 기계 구조: 카르테시안, 델타, 코젤, 얼티메이커, 코어XY 등
주의 사항
| 출력 포트 | 24V 전원에서 최대 전류 | 12V 전원에서 최대 전류 |
|---|---|---|
| 히팅 베드 포트 | 15A | 7.5A |
| 히터 포트 | 6A | 3A |
| 팬 포트 | 1A | 0.5A |
