Введение

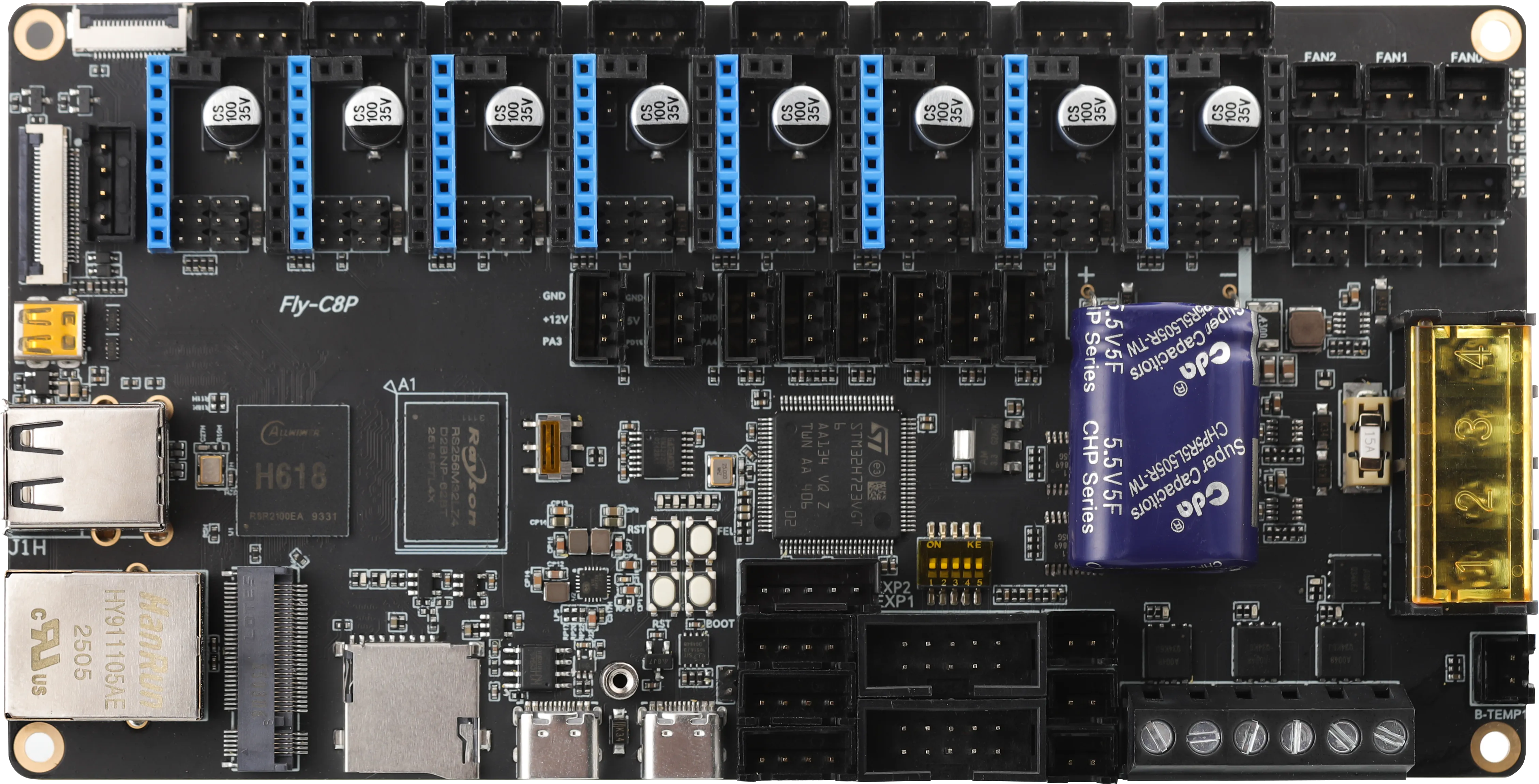

FLY C8P
Особенности продукта
- Используется основной чип STM32H723VGT6 серии Arm® Cortex®-M7 с 32-битной частотой 550 МГц
- Поддерживает SPI и UART режимы работы драйвера TMC
- Диагностический контакт DIAG на плате, простое подключение/отключение джампера позволяет использовать бесконечные концевики
- Управляемый вентилятор с возможностью выбора напряжения 24 В, 12 В, 5 В, избавляет от необходимости покупать понижающий модуль
- Новый способ прошивки Flash, позволяет обновлять прошивку напрямую через командную строку
- Многоуровневое управление питанием, при коротком замыкании портов, концевиков, драйверов и т.д. это не повлияет на работу хост-компьютера
- Предусмотрен интерфейс RGB с возможностью выбора напряжения 12 В, 5 В
- Поддержка TFT и HDMI экранов через один кабель
- Система предустановлена Klipper, Moonraker, Mainsail, FuliDD, Klipper-Screen, Crowsmest, плагином компенсации резонанса Numpy, нет необходимости менять источник и выполнять сложные операции, новичкам проще начать использовать
Характеристики продукта
Хост-компьютер
- CPU: Allwinner H618, 4-ядерный 64-битный Cortex-A53
- GPU: Arm Mali-G31
- RAM: 1 ГБ DDR4
- ROM: поддержка до 128 ГБ microSD
- Периферия:
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- Ethernet порт (Eth) x1 (100 Мбит)
- FPC-HDMI x1
- UART x1
- RS232 x2
- Интерфейс: разъем M.2 для расширения Wi-Fi, eMMC и т.д. (частный протокол, не подключайте неспециализированные M.2 устройства)
- Поддержка: TFT и HDMI экранов через один FPC кабель
- Предустановленная система: Klipper, Moonraker, Mainsail, FuliDD, Klipper-Screen, Crowsmest, плагин компенсации резонанса Numpy, нет необходимости менять источник, легко начать использовать (требуется покупка microSD карты или M2WE)
Устройство управления (нижний контроллер)
- MCU: STM32H723VGT6
- Прошивка: KLIPPER/RRF
- Поддерживает питание от 12 до 24 В постоянного тока, более стабильное питание, исключает необходимость понижающего модуля
- Максимальный выходной ток порта нагревательного стола: 15 А
- Максимальный выходной ток порта нагревателя: 6 А
- Максимальный выходной ток порта вентилятора: 1 А
- Режимы работы драйвера: SPI, UART, STEP/DIR
- Поддерживаемые драйверы: внешние TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 и др.
- Расширительные интерфейсы: BLTouch (Servos, Probe), RGB x2, UART x1, 12864 x1, CAN x1
- Вентилятор: 6 двухпроводных цифровых вентиляторов (с возможностью выбора 24 В, 12 В, 5 В)
- Датчики температуры: 4 канала NTC 100 К
- Поддерживаемые конструкции принтеров: декартовы, Delta, Kossel, Ultimaker, CoreXY и др.
Важные замечания
| Выходной порт | Максимальный ток при 24 В | Максимальный ток при 12 В |
|---|---|---|
| Порт нагревательного стола | 15 А | 7,5 А |
| Порт нагревателя | 6 А | 3 А |
| Порт вентилятора | 1 А | 0,5 А |
